Ксенонове ліхтар (бета версія), саморобка

Ксенонове ліхтар (бета версія), саморобка.

Тепер фотографії.
Загальний вигляд.

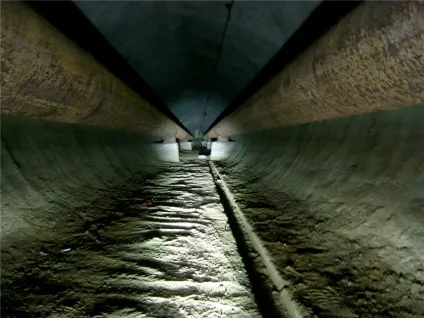

Випробування проходили в ГТ. Тунелі собі всі уявляють. (Витримка 1 / 8-1 / 10 сек)

Фотографія зроблена при освітленні відбитим від білого листка А4 80г / м.кв. світлі випробуваного ліхтаря, без спалаху.

Далекобійність.
Для очі цілком виразне і що розглядається пляма в 300-500 метрах на будинку. Тут дистанції менше, але і світлочутливість цифромильниці менше.

Можливо освітлення приміщення.

в цьому виробі спробував поєднати бюджетность і функціональність.

плюси:
Комфортний яскраве світло, досить великий термін роботи (звичайний ліхтар з галогенкою в 55 ват хвилин 30 від сили працює), простота конструкції, довгий термін служби ламп (колір спектра встановлюється тільки через 100 годин).
Мінуси: для невеликого людини важкуватий (сам дядько в стольник вагою і ростом в 185см, мені не важко), Неможливість використання при палево, видно дуже добре як нам так і нас. НЕ заводська модель.

Ціна:
Комплект ксенону зоргер- 1800р на два ліхтарі - 900 р.
Оптика фари-іскателя- 200р.
Трубка від воздуховода- 100р.
Акумулятор-700р (7Ач, 12 вольт)
Півтора метра уголка- 210р

В планах:
Заміна боковин на алюміній, болтів на клепки. Можливо установка тронзісторного ключа, установка вольтметра з розтягнутою шкалою для контролю стану акумулятора, заміна ручки на представницьку, забарвлення, установка стаціонарного роз'єму під зарядку (зараз 2 закриті клеми). Ремінь на плече, зараз ездиет в вещ-мішку. Поколупався з фокусуванням лампи. як Сопро шматок негорючого пластика або азбесту.
У подальших планах: виготовлення другого девайса, з використанням ксенону на 15 ват, менших габаритів, легше і зручніше.

PS Девайс вже зацінили двоє товаришів, думаю підпишуться про враження.
Ще двоє стали мимовільними свідками .У Гранд Бомжухе були зустрінуті два представника дигерів. Коліться. хто?)

крутий "ліхтарик" але корпус зроби з пластикової труби відповідного деаметра з різьбленням на кінці, потім до іншого трубі (з різьбленням) дліной5-7 см пріпоять пластмасові пластину (кришка з тильного боку ліхтаря готова-тільки прекруті); з іншого боку крепіш свою "міні-лампочку" і притискаєш її кільцем з різьбленням
і не треба буде паритися з куточками і клепками.

Уже лежить у мене труба. муфта і заглушка. А саме підле що невлез акумулятор в неї (сама крупна що зміг дістати) і невлез він в неї десь на сантиметр.

ну тоді тобі нічого не залишається, окрім як відпиляти шматок акумулятора

Важкий акумулятор, бажано замінити літієвими. Вони легше і більш енергоємні. Правда умови користування жорсткі і недотримання можуть швидко вивести їх з ладу.

(((Сам, вже рік тому затівав цей девайс і є власні думки, але елементи дорогуваті і на практиці більше лампфара прокатує.)))

дивився LiPo, 20 доларів за 5.5 ач, але зарядка ще 100 баксів. какраз в наступному ліхтарі і буду використовувати.
А що схему? Зараз там тільки акумулятор, блочек розпалу й потужний тумблер. на іншому кінці блоку-лампа.
