Крос-модуль призначення, розміри, область застосування
Під час електромонтажу дуже часто виникає необхідність з'єднувати один вступної провід з декількома лініями, що відходять, від яких вже йде харчування на окремі групи: освітлення, розетки, потужні електроприлади. Використовувати для комутації ненадійні скручування дуже небезпечно, тому що виникає ймовірність короткого замикання або ж займання електропроводки в результаті перегріву. Тому на ринку електроустановочних виробів з'явилися досить прості і в той же час зручні пристосування, звані модульними розподільними блоками (скорочено РБ). Про те для чого потрібні і де застосовуються крос-модулі (ще одне їх назва), ми розповімо в цій статті.
конструкція

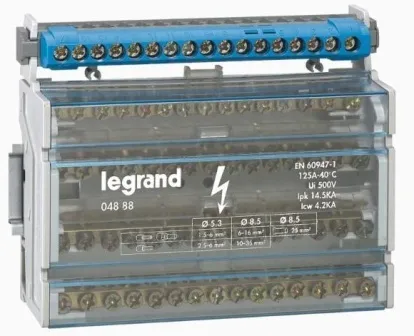

Модульний розподільний блок складається з певної кількості металевих шин, які ізольовані один від одного. Матеріал виготовлення шин може бути або електротехнічна мідь, або латунь. Також в конструкцію крос-модуля входять гвинтові затискачі, завдяки яким і здійснюється швидка і безпечна комутація проводів різного перерізу.
Сам корпус розподільного блоку виготовлений з термостійкого самозагасаючого пластика, завдяки чому такі вироби вважаються пожежобезпечними. Крім цього конструкція крос-модуля включає в себе кришку панелі, завдяки якій шини захищаються від випадкового проникнення сторонніх предметів. Кришка виготовляється з прозорого пластика, що дозволяє зручно робити ревізію розподільного щитка.
Слід також зазначити, що крос-модулі бувають декількох видів: нульові (для підключення нульових проводів), фазні і комбіновані. Відмінність нульового розподільного блоку від фазного полягає в тому, що останній здатний витримати більш високу струмовий навантаження, завдяки своїй конструкції.
Крім цього вироби можуть бути однополюсними (або як їх ще називають однофазними) або багатополюсними (на 2, 3, 4 полюса). Модульні розподільні блоки на кілька полюсів використовуються для складання трифазних щитів.

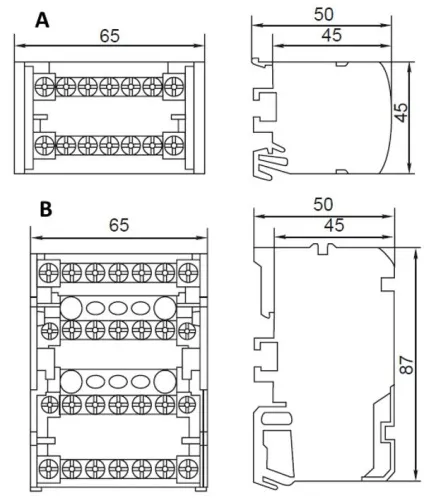

Що стосується технічних характеристик, крос-модулі бувають розраховані на різну струмовий навантаження: від 80 до 500 А. Також існують відмінності в перетинах на вході і виході. Вхідний перетин дроту може бути від 16 до 185 мм 2. а на виході може бути від 2 і більше клемників, розрахованих на різний, менший перетин. Щоб вибрати підходящий варіант виконання, потрібно спочатку скласти схему розподільного щитка, щоб знати, які дроти будуть комутуватися.
Слід також зазначити, що існують кросові модулі, призначені для комутації цифрових мереж: кручений пари або ж оптоволокна. Вони так і називаються, оптичні крос-модулі.
Галузь застосування

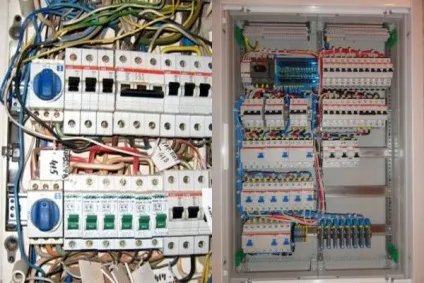

До того ж, застосування даних виробів дозволяє швидше розібратися в схемі електрощита, що прискорить ремонтні та електромонтажні роботи.
Також крос-модулі застосовують при монтажі головної заземлювальної шини. В цьому випадку розподільний блок грає роль клемника - з'єднує дроти заземлення маленького перетину з вступним.
