Кріпимо мауерлат до газоблоків з армопояс і без нього

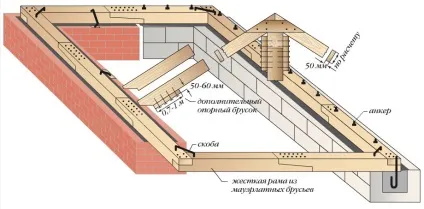

Схема кріплення крокв

Мауерлат - частина покрівлі будь-якої споруди, що представляє собою брус, який укладається поверху зовнішньої стіни по всьому периметру.

Його призначення - рівномірний розподіл навантаження від покрівельної системи на всю поверхню несучих стін. Він може виготовлятися з дерева або металу. У разі застосування металевого мауерлата беруться готові вироби: двутавр, швелер, куточок.

Для виконання своєї функції мауерлат повинен бути надійно закріплений. Існує два способи: кріплення мауерлата до газобетону без армопоясу і з армопояс.

Кріплення мауерлата з армопояс

Використовуючи газобетон в якості основного матеріалу для кладки стін, необхідно розуміти, що він не зможе витримати навантаження кроквяної системи та покрівлі, тому створення армопоясу є обов'язковим.

Призначення і розміри армопоясу

Армопояс - замкнута конструкція із залізобетону, що проходить по периметру споруди. Призначення армопоясу:

запобігання деформації несучих стін;
надання додаткової жорсткості будовою з газобетону;
рівномірний розподіл навантаження на поверхню стін.

Армопояс по суті є фундаментом для покрівельної системи. Розміри армопоясу залежать від ширини стін, для газобетону ширина армояпоса становить приблизно 25 см, при цьому крайній ряд викладається U-образними блоками, які пізніше будуть виконувати роль опалубки для заливки бетонного розчину.

Важливо! Армояс повинен бути безперервною монолітною конструкцією!

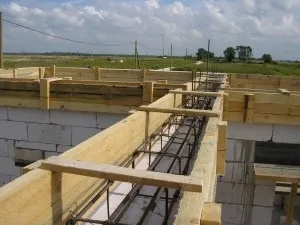

Підготовлена опалубка перед бетонуванням

Технологія пристрою армопоясу:

Спорудження опалубки по периметру будівлі.
Створення армопоясу з бетонних блоків.
Збірка каркаса з арматури.
Установка шпильок для кріплення.
Заливка блоків бетонним розчином.
Знімання опалубки після застигання бетону.

Після того, як армопояс готовий, а опалубка знята можна приступати безпосередньо до кріплення мауерлата.

Як закріпити мауерлат до газобетону

Від його правильного кріплення до несучих стін і кроквяної системи будівлі залежить його стійкість до зовнішніх впливів, термін служби, шумо- і гідроізоляційні характеристики і міцність.

Мауерлат повинен бути виконаний з того ж матеріалу, що і кроквяна система. Якщо використовуються металоконструкції, то в якості мауерлата застосовуються металеві балки, швелери, куточки. Для дерев'яної кроквяної системи мауерлат буде виконаний з дерев'яних балок. Перетин балок залежить від розрахункового навантаження, типу даху і діаметра балок крокв.

Перед установкою дерев'яного мауерлата на газобетонні блоки необхідно обробити дерев'яні бруси антисептичним розчином, що захищає деревину від комах і гниття. Також бруси доцільно обернути шаром гідроізоляційного матеріалу. Для цього можна використовувати гідроізол, Еластоізол, гідростеклоізол, стекломаст. Ці матеріали не будуть обтяжувати конструкцію і створять шар додаткової вологоізоляції.

Мауерлат кріпиться до стін з газобетону з використанням анкерів, шпильок або металевого дроту. При укладанні брусів необхідно з'єднувати їх на стиках скобами з металу.

Схема кріплення за допомогою шпильок (праворуч) і скоб (зліва)

Далі необхідно здійснити кріплення крокв до мауерлату. З'єднання відбувається шляхом врубки, врізки, запила, але воно повинно займати не більше 25% бруса. Кріплення проводиться за допомогою саморізів, болтів, куточків, металевих пластин і монтажної піни.

Основні способи кріплення, починаючи з більш пріоритетним:

Кріплення шпильками. Цей вид кріплення можна використовувати в будівництві як простих одноповерхових будівель, так і допоміжних споруд: лазні, літні кухні, гаражі, господарські будівлі, невеликі дачні будиночки. Цей метод кріплення шпильками кращий для більшості будівель.
Кріплення хімічними анкерами. Приєднання брусів до газобетону здійснюється спеціальним хімічним складом, що клеїть: «рідкий дюбель», вклеюється анкер і т. Д. Склад зроблений на основі полімерів і містить клейкі речовини у вигляді синтетичних смол. У газобетонной стіні робиться отвір як під звичайний анкер, яке заповнюється клеїть складом, потім в підготовлений отвір вставляється стрижень (арматура), на який потім встановлюється мауерлат. Міцність такої конструкції досить висока, однак при великому периметрі мауерлата такий спосіб буде дорогим.
Кріплення сталевим дротом. Даний спосіб можна застосовувати, якщо ще на стадії укладання стін між газобетонними блоками просовувати металевий дріт. У мауерлат робляться отвори, куди вставляється дріт і проводиться обв'язка. Дуже важливо, щоб кількість обв'язок дротом було не менше, ніж кількість спиратися крокв.

Кріплення мауерлата до стіни з газобетону без армопоясу

Відповідно до СНиП кріплення без попереднього пристрою армопоясу допускається лише у виняткових випадках. Газобетон мало міцний матеріал, і не витримає розпірну снігове навантаження, а також динамічну вітрове навантаження, тому армопояс обов'язковий!

У деяких випадках кріплення мауерлата до стін з газобетонних блоків можливо без пристрою армопоясу. Це значно здешевлює і прискорює будівництво. Однак це можливо при дотриманні наступних умов:

в якості основи застосовується легкий дерев'яний брус з перетином не більше 20 см;
брус буде посилений металевими елементами: замками, цвяхами, металопрофілем;
снігові і вітрові навантаження в вашому регіоні незначні;
конструкція кроквяної системи виключає розпірні навантаження.

Мауерлат розташовується на відстані 0,5-1 см від зовнішньої кромки несучої стіни, а для закріплення його на газобетоні використовують шпильки, хімічні анкери або сталевий дріт.
