Котел на відпрацьовуванні для опалення принцип функціонування, переваги і недоліки
Котел на відпрацьовуванні: переваги і недоліки конструкції
Котел на відпрацьованому маслі є допоміжним опалювальним приладом, за допомогою якого можна обігрівати теплиці, гаражі, побутівки і інші технічні приміщення. Його конструкція досить проста і при належній вправності такий котел можна виготовити самостійно. Однак потрібно суворе дотримання всіх пропорцій. Не вдаючись в подробиці, відзначити, що саме при такій формі і розмірах згоряння відпрацювання відбувається повністю і в найбільш оптимальному режимі, при температурі близько 6000 С о.
Опалення на відпрацьовуванні має ряд переваг і деякі недоліки
- працює на будь-якому типі синтетичного або мінерального масла. їх комбінаціях з найвищим рівнем забруднення мастильного матеріалу;
- простота конструкції - практично всі вузли можна виготовити з підручних матеріалів. З цього випливає і висока надійність, в котлі нічому ламатися;
- низька вартість . навіть якщо всі його деталі доведеться замовляти, а самому робити тільки фінальну збірку;
- висока ефективність - температура згорають парів масла вельми висока, а якщо конструкція буде обладнана додатковим вузлом примусової конвекції, істотно зросте тепловіддача;
- екологічна безпека - при дотриманні правильного температурного режиму згоряння 4500 З про - 8500 С про (оптимально 6000 С о), все пари відпрацювання згоряють практично повністю, викиду шкідливих речовин: важких металів і канцерогенів не відбувається.
Переваги котлів на відпрацюванні - Фото 05
- котел на відпрацюванні відноситься до опалювальних приладів з відкритою камерою згоряння, відповідно використовувати його можна тільки в добре вентильованих приміщеннях;
- потрібний пристрій надійного і якісного прямоточного димоходу. до того ж буде потрібно його систематична чистка;
- для деяких типів котла використовують крапельну схему подачі палива необхідне додаткове очищення відпрацювання.
Принцип функціонування і основні типи котлів на відпрацюванні
Котел опалення на відпрацьовуванні функціонує на основі піролізу, спалюючи НЕ паливо, а газо-повітряну суміш, яка утворилася в результаті його випаровування. Існує два основних типи конструкцій, які відрізняються способом подачі палива в випаровує камеру.
У першому способі паливо подається в камеру згоряння знизу. Метод подачі може бути різний. Найпростіший це використання принципу сполучених посудин.
Ємність з паливом з'єднується з камерою згоряння досить товстою трубкою, і відпрацювання перетікає туди самопливом. Цей метод має той недолік, що необхідно постійно контролювати рівень палива в баку. У технічно розвинених системах подачі використовуються спеціальний маслонасосів.
Схема печі на відпрацювання - Фото 06
Більш досконале опалення маслом за допомогою крапельної подачі палива. Після попереднього розпалювання (або примусового нагрівання спеціальним пристроєм) на розпечену чашу подають по краплині паливо. Падаючи на розпечену поверхню, відпрацювання вибухово випаровується, малопотужний вентилятор равлик подає сюди ж атмосферне повітря, після чого і відбувається повне вигорання збагаченої піролізної суміші при високій температурі.

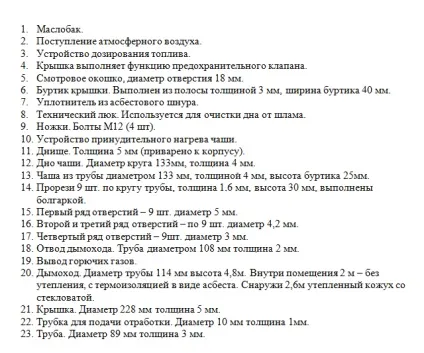

Креслення котлів на відпрацюванні та інструкція з виготовлення
Корпус котла виготовляється з металевої труби діаметром 210 мм завтовшки 10 мм.

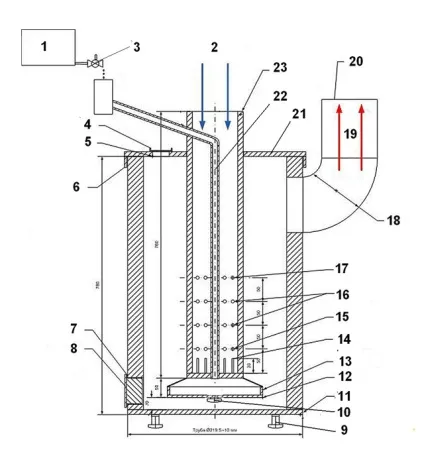

Схема пристрою котла - Фото 07
Пристрій для крапельної подачі палива
Опалення на відпрацьованому маслі, яке використовує крапельний метод подачі палива, має бути обладнане спеціальним пристроєм, що захищає котел від переливу. Подача масла здійснюється звичайним насосом, захищеним від забруднення звичайним автомобільним фільтром. Залежно від чистоти палива фільтр потребуватиме систематичної заміни з періодичністю один раз в 1-3 місяці.
Пристрій, що охороняє від переливу, складається з ніпеля, штуцера і двох трійників. Надлишки палива будуть постійно перетікати назад в бак, а необхідне для функціонування котла кількість відбиратиме дозатор.
Крапельний метод подачі палива - Фото 08
Дозуючий пристрій, яке відміряє масло - це звичайний затиск від медичної крапельниці.
Пристрій для розжарювання чаші
Даний апарат не є обов'язковою частиною конструкції. Замінити його може простий стартовий розпал, але з калильним свічок працювати набагато зручніше і безпечніше.
Залежно від типу елемента розжарювання можливі варіації з конструкцією корпусу і кріпленнями. Але існую загальні правила монтажу. Для корпусу і кріплень використовується нержавіюча сталь в 3 мм. Всі різьбові елементи кріплення промазиваются спеціальним силіконовим герметиком. Проміжок між монтажною пластиною і пластиною розжарювання ізолюють не менше ніж п'ятьма шарами азбесту.
Пристрій для розжарювання чаші - Фото 09
системи теплообміну
Одними з найбільш ефективних є котли на відпрацюванні з водяним контуром і примусовою системою повітряної продувки.
Для змійовика теплообмінника використовуються звичайні мідні труби, діаметром 10-16 мм. Найбільш ефективні котли на відпрацюванні - водяні, вони здатні підтримувати температуру до 200 С о - 250 С о. Доцільно використовувати їх в якості резервного джерела теплопостачання паралельно врізавши в загальну систему опалення котеджу.
Системи теплообміну - Фото 10
Розпал котла на відпрацюванні
Котел опалення на відпрацьовуванні запускається в наступній послідовності:
- Відкривається кран подачі палива. Відпрацювання повинна заповнити камеру згоряння сантиметровим шаром.
- Допускається долив 50-100 грам гасу або спеціальної рідини для розпалювання.
- Підпав проводиться довгою камінної сірником, тріскою або папером змоченою в гасі.
- Після займання включається наддув або відкривається заслінка піддувала.
- Через кілька хвилин масло закипить і котел увійде в робочий режим.
Правила експлуатації та обслуговування
Перед початком опалювального сезону проводиться огляд і очищення димоходу своїми руками. Котел на відпрацьовуванні бажано футерувати - обробити камеру згоряння і довколишній метал спеціальними мастиками перешкоджають прогорання.
Обслуговування котла, який функціонує на відпрацьованому маслі, зводиться до систематичної очищення камери згоряння від накопичених шлаків. Періодичність очищення залежить від якості палива. Індустріальне мінеральне масло, яке має мінімальну кількість твердих включень і присадок дає найменшу кількість шлаку і вимагає очищення не частіше ніж один раз на добу. Трансмісійні синтетичні масла не пройшли первинну грубу очистку дають більше кіптяви і вимагають очищення через кожні 12 годин.

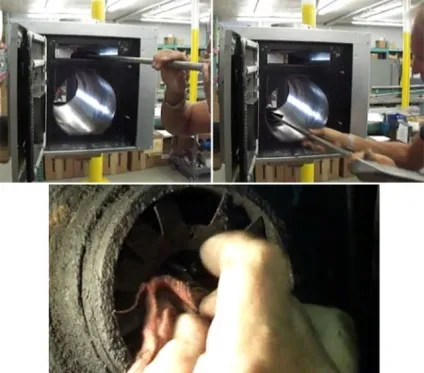

Обслуговування котла - Фото 11
Процес очищення дна камери згоряння здійснюється після повного вигоряння відпрацювання та охолодження котла. Шлаки розпушується металевим скребком і видаляється лопаткою через отвір зольника.
Не рідше одного разу на місяць необхідно проводити злив тосола і відстояної води з бака подачі палива.
Не рідше одного разу на тиждень необхідно очищати дно від нагромадилося коксу і сажі, які перешкоджають правильному теплообміну. Їх надлишки можуть привести до перегріву і швидкого прогорання стінок і дна випарної камери.
Обслуговування котла - Фото 12
Техніка безпеки і правила установки
Забороняється встановлювати своїми руками котел на відпрацьованому маслі в приміщенні без природного припливу свіжого повітря або з примусовою витяжною вентиляцією.
- експлуатація без димоходу або з димоходом неправильно встановленим (перетин менше ніж у вихлопної труби котла) або має дефекти;
- підливати паливо в гарячу камеру згоряння;
- запускати котел поза діапазону робочих температур - +50 С о - +400 С о;
- поливати корпус водою для охолодження;
- попадання дощу, снігу, конденсату в котел через димохід;
- відключення вентилятора наддуву під час роботи котла.
Особливу увагу слід приділити теплоізоляції і пристрою димаря. Він повинен бути обладнаний регулюючої заслінкою, за допомогою якої буде створюватися оптимальна тяга. З огляду на високу температуру горючих газів необхідно обов'язково провести ізоляцію труби димоходу термоупорним кожухом на ділянці проходу через покрівлю.
