Коробка передач ваз 2109 пристрій, причини поломок, відео
Практично кожен автовласник ставитися до свого транспортного засобу з великим трепетом та увагою, адже всі ми хочемо, щоб наші автомобілі були справними і доглянутими. Саме тому старанні автовласники намагаються вчасно проходять техогляд і постійно моніторять технічний стан машини, а також підтримують її акуратний зовнішній вигляд.

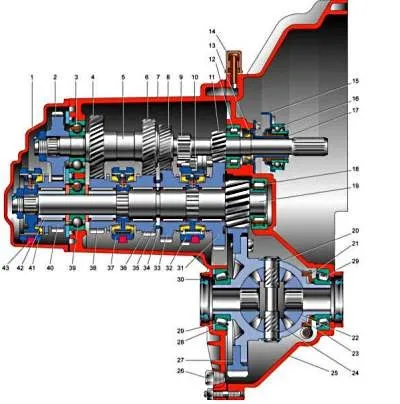

Пристрій коробки передач ВАЗ 2109.
- задня кришка картера коробки передач
- провідна шестерня 5 передачі
- кульковий підшипник первинного валу
- провідна шестерня 4 передачі первинного вала
- первинний вал
- провідна шестерня 3 передачі первинного вала
- картер коробки передач
- провідна шестерня 2 передачі первинного вала
- шестерня заднього ходу
- проміжна шестерня заднього ходу
- провідна шестерня 1 передачі первинного вала
- роликовий підшипник первинного валу
- сальник первинного валу
- сапун
- фланець муфти
- підшипник вимикання зчеплення
- напрямна втулка муфти
- роликовий підшипник вторинного вала
- вторинний вал
- вісь сателітів
- провідна шестерня приводу спідометра
- шестерня піввісь
- коробка диференціала
- сателіт
- картер зчеплення
- пробка для зливу масла
- ведена шестерня головної передачі
- регулювальне кільце
- роликовий конічний підшипник диференціала
- сальник півосі
- ведена шестерня 1 передачі вторинного валу;
- синхронізатор 1 і 2передач;
- ведена шестерня 2 передачі вторинного валу;
- стопорне кільце
- завзяте півкільце
- ведена шестерня 3 передачі вторинного валу
- синхронізатор 3 і 4 передач
- ведена шестерня 4 передачі вторинного валу
- кульковий підшипник вторинного вала
- ведена шестерня 5 передачі вторинного валу
- синхронізатор 5 передачі
- голчастий підшипник
- вилка перемикання передач
Основні поломки коробки передач ВАЗ 2109 і способи їх усунення.
1. Не тримається друга передача.
Багато стикаються з проблемою, коли при перемиканні на другу передачу, важіль коробки не фіксується. Цей факт говорить про наявність несправності синхронізатора передачі, тому його потрібно замінити. А для того, щоб цю деталь замінити, вам потрібно буде зняти коробку передач і провести необхідну заміну, звернувши свою увагу під час цього процесу на шестерні, які теж можуть бути пошкоджені.
До слова, з проблемою вильоту передач найчастіше стикаються любителі поганяти, такі водії різко перемикають швидкості, забуваючи при цьому, що «дев'ятка» - далеко не гоночний автомобіль. Саме тому, з метою профілактики даної поломки, рекомендую перемикати швидкості плавно.
2. Під час старту в КПП відзначається наявність сторонніх звуків.
Така ситуація можливо, як правило, в двох випадках: полетів підшипник первинного валу або вийшла з ладу п'ята передача. Виправити її зможе заміна що вийшли з ладу деталей.
3. Вилітають передачі.
Якщо ви зіткнулися з проблемою вильоту всіх передач, то причину, швидше за все, потрібно шукати в шестірні проблемних передач, синхронізатор або муфті. Всі ці елементи повинні бути замінені, причому, навіть якщо деякі з них справні, адже ризик того, що найближчим часом і вони вийдуть з ладу, дуже великий.
Поради автовласникам.
Таким чином, як вже говорилося вище, коробка передач ВАЗ 2109 може бути успішно відремонтована і самим автовласником, однак робити це рекомендується лише тим, хто не з чуток знайомий з цією роботою (я тому спеціально і не вдавався в подробиці даних робіт, щоб не спровокувати « новачків »на експерименти). У будь-якому випадку, ви завжди зможете звернутися за допомогою до майстрів, які здійснять ремонт КПП.
Також, уточню, що для хорошої роботи коробки передач, потрібно використовувати якісне масло. Звичайно ж, кожен автовледелец може вибирати те масло, в якості якого він не сумнівається. Але є досить простий спосіб не помилитися з вибором: для цього щуп для перевірки масла потрібно занурити в цей самий масло і дістати його. Якщо він покрився бульбашками, значить масло неякісне, або просто закінчився термін його придатності, а значить заливати його в «дев'ятку» буде собі дорожче. До речі, якщо ви задумалися про тюнінг ВАЗ 2109, то вам сюди.
