Контур заземлення своїми руками

На сьогоднішній день величезна кількість самих різних побутових приладів початок займати важливу роль в нашому житті. Складно уявити, що б ми робили вдома без телевізора або комп'ютера. Наскільки ускладнилася б прання і готування, якби не було мікрохвильової печі і пральної машинки.

Навіть не кажучи про будинку або квартирі, варто пригадати, наскільки актуальною буває проблема електрифікації заміського будинку або дачі.

У всьому цьому є і ще один нюанс, який з кожним днем стає все більш актуальною: сучасна техніка починає не тільки більше споживати електроенергії, самих видів цієї техніки стає більше. Відповідно, виникає питання про необхідність заземлення, а точніше, як правильно його підключити.

Якщо раніше заземлення було актуальним лише в магазинах або на промислових об'єктах, то тепер це необхідно і в самому звичайному житловому будинку, квартирі.

Зробити це можна своїми руками, причому це не зажадає багато сил і часу, головне, все робити по інструкції, акуратно і дотримуючись всіх рекомендацій.

Як підключається дріт заземлення

Щоб зробити контур заземлення своїми руками, слід приділити увагу різним дрібницям і навіть теорії. Слід розібратися в основах.

Навіть якщо ви не розбираєтеся або ж боїтеся електрики - нічого небезпечного тут немає. Питання тільки в правильності і послідовності дій, що робляться.

Отже, коли ви підключаєте будь-який пристрій в розетку, ви напевно звернули увагу, що при цьому контакт здійснюється в 2 місцях. Це так званий однофазний змінний струм. Перший контакт, власне, і є фазою, другий же - це нуль. Обидва ці дроти беруть початок від розподільного щитка.

Як він виглядає можна побачити вище. Знову ж, підключити варто і третій кабель. Це і буде горезвісне заземлення. Робиться воно в обхід розподільного щитка, відразу на контур заземлення. Слід обов'язково сказати, що сам щиток теж потребує заземлення.

Як перевірити виконану роботу

Щоб зробити контур своїми руками, не буде потрібно багато часу або сил. Більш того, зробити це може навіть абсолютний профан.

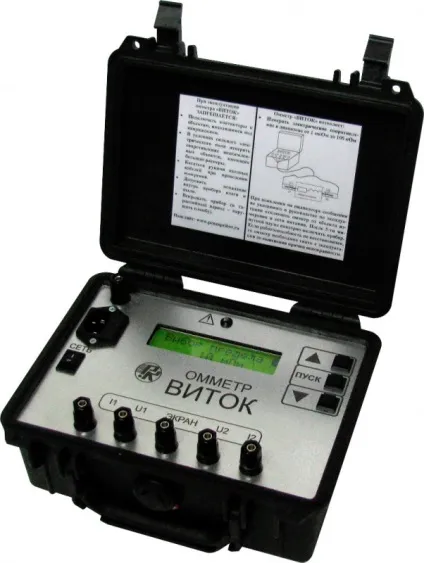

Є і одна складність в цій справі. Щоб перевірити чи якісно, чи вдало була виконана робота, буде потрібно спеціальний прилад - омметр.

Купити його буде безглуздою тратою грошей, так як завмер ви будете проводити разово. Цілком можливо, що вирішити подібну проблему буде досить просто: знайти електрика і позичити у нього цей прилад, взяти в оренду.

Замір робиться наступним чином: беруться два електроди і розносяться на відстань один від одного до 25 метрів. Між ними і контуром проводяться виміри. Сам завмер робити досить просто. Якщо у вас буде прилад на руках, всю роботу можна виконати менш, ніж за годину.

В цей час включається і вивчення інструкції до приладу. Тепер слід перейти до безпосереднього монтажу.

Як зробити монтаж контуру заземлення

Якщо говорити про необхідність заземлення мережі невеликого заміського будинку, то цей процес виглядає наступним чином:

потрібно взяти 3 електрода;
з'єднати їх між собою;
вбити в землю на певну глибину.

Ці 3 сталевих електрода в ідеалі вбити на глибину 1.5-2 метра. Між собою електроди з'єднуються за допомогою зварювання сталевою смугою або ж арматурою. В результаті ви повинні будете отримати трикутник.

Далі при з'єднанні електродів на один з них слід наварити болт з гайкою - це буде майбутнє кріплення, сполучна точка для кабелю заземлення, що йде від будинку.

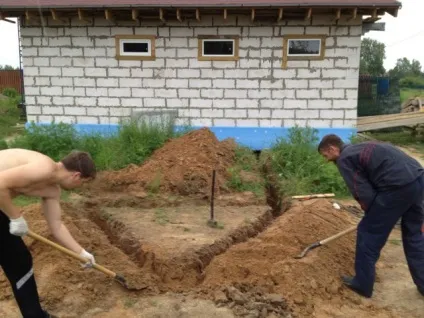

Відстань, на яке слід виносити контур, може становити від 3 до 4 метрів. Але все ж, настійно рекомендується віднести контур подалі. Наживо підготовка грунту виглядає як на малюнку нижче.

Що стосується розмірів отриманого трикутника, наскільки далеко варто встановлювати стрижні - електроди, залежить від грунту. Якщо говорити точно, все залежить від того, наскільки грунт вологий. Чим вище цей параметр, тим ближче один до одного можна забивати електроди і на значно меншу глибину. Якщо ж грунт сухий, відповідно, глибина повинна бути великою, відстань між прутами і ребра трикутника - довше.

Якщо вам ліньки з'ясовувати глибину самостійно, можна просто відвідати найближчу державну службу, звернутися не до чиновників, а до рядового черговому електрику.

Він зможе сказати вам глибину, необхідну по контуру в вашому регіоні, і зможе вас проконсультувати, дати точні дані. Якщо у вас немає можливості зварити контур, його можна купити. У продажу доступні обміднені готові контури розбірного типу. Їх ефективність досить висока, але і ціна, на жаль, відповідна.

Маленькі і корисні поради в установці

У разі, якщо грунт дуже сухий, наприклад, піщаний або вапняковий, підвищити його вологість можна штучно. Досить лише зробити в ньому кілька свердловин в тому місці, де буде встановлюватися контур, і залити їх водою.

У разі, якщо ви встановлюєте контур на дачній ділянці, варто порекомендувати не забивається електроди, а попередньо зробити поглиблення, в які ви і опустіть конструкцію.

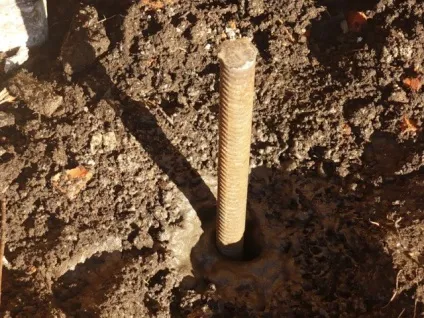

Свердловини для контуру

Крім того, залишилися вільні ніші можна засипати грунтом, змішаним з сіллю. У такого способу є як свій плюс, так і свій мінус:

подібне дозволить підвищити ефективність контуру за рахунок зменшення його опору;
такий спосіб призведе до корозії металу.

Проте, можна сміливо користуватися даним методом, оскільки корозія буде утворюватися протягом довгого терміну.

Знову ж, монтаж контуру варто проводити влітку, особливо в самий жаркий його період. Саме в цей час ви зможете отримати дані про максимальну сухості грунту, яка як раз і доводиться на цей період.

Подібний метод має ще ряд переваг: так ви не тільки зможете з'ясувати мінімальне значення опору контуру, але і полегшите собі роботу. Адже копати такий грунт буде набагато легше, ніж взимку, коли він промерзлий, а навесні - ввібрав вологу.

Як матеріали для роботи можна уб'ю ж купити чорний сталевий куточок і таку ж стрічку. Ще одне уточнення: куточки не слід фарбувати.

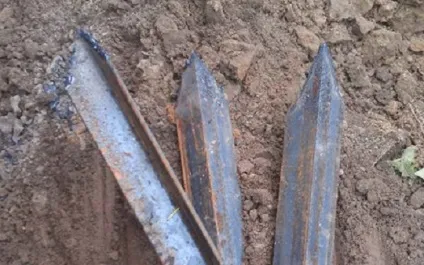

Куточок для контуру

Існує думка, що на ділянці слід вибирати те місце, яке знаходиться в постійній тіні і куди падає вся дощова вода. Це найсильніша оману. Дощова вода може проникати в грунт на глибину 1-1.5 метра, а цього недостатньо для контуру, він повинен бути на більшій глибині, де, до речі, рівень вологості більш стабільний за рахунок грунтових вод.

Забивати арматуру може виявитися досить складним завданням. Ви можете не досягти мети, лише погнути свої заготовки. Найбільш простим способом буде попередньо викопати поглиблення.

Послідовність дій повинна бути така: спочатку слід виконати земельні роботи, викопати отвори для установки штирів, встановити їх, з'єднати за допомогою зварювання, зафіксувати в грунті і тільки тоді підключити до системи вашого будинку. Виглядати воно повинно приблизно наступним чином.

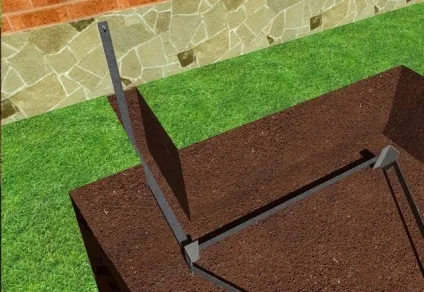

Ідеальна установка контуру

Останній корисну пораду: контур слід встановлювати з боку тих приміщень будинку, які є найбільш небезпечними з точки зору електробезпеки. Їх легко обчислити по слабкій проводці, великому числу пристроїв або ж про пристрої, що споживають велику потужність.
