Конструктивні параметри повітряних ліній електропередачі
Основні конструктивні параметри повітряної лінії (ПЛ) - це довжина прольоту, стріла провисання проводів, відстань від проводів до землі, до покриття перетинаються лінією доріг та інших інженерних споруд (габарит).
Довжиною проміжного прольоту називають відстань уздовж лінії, між двома суміжними проміжними опорами. Довжина прольоту ПЛ-0,4 кВ коливається в межах 30 - 50 м і залежить від типів опор, марки, перерізи проводів, а також кліматичних умов району.
Стрілою провисання проводів називають відстань по вертикалі між уявної прямою лінією, що з'єднує точки кріплення проводів на двох суміжних опорах та найнижчою точкою їх провисання в прольоті. Стріла провисання залежить від тих же факторів, що і довжина прольоту.
Розміром ВЛ називають найменше відстань по вертикалі від проводів до поверхні землі, річок, озер, ліній зв'язку, шосейних і залізних доріг і т.п. Розмір ВЛ регламентується ПУЕ та залежить від напруги і відвідування місцевості людьми.
Для забезпечення нормальної роботи і безпечного обслуговування ПЛ відстані від них до різних споруд повинні відповідати нормам, встановленим ПУЕ. Так, відстань від проводів до поверхні землі по вертикалі при найбільшій стрілі провисання має бути не менше 6 м в населеній місцевості, відстань від проводів до землі може бути зменшено в важкодоступний місцевості до 3,5 м і в недоступною місцевості до 1 м. Відстань 4 по горизонталі від проводів ПЛ до балконів, терас, вікон будівель повинна становити не менше 1,5 м, а до глухих стін не менше 1 м. Проходження ПЛ над будівлями не допускається.
Траса ПЛ може проходити по лісових масивах і зеленим насадженням. Відстань по горизонталі від проводів до крони дерев і кущів при найбільшій стрілі провисання має бути не менше 1 м.

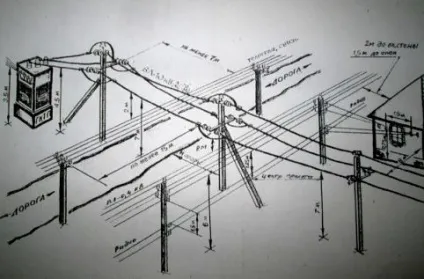

Габарити ВЛ 0,4 - 10 кВ
Перетин ПЛ судноплавних річок правилами не рекомендується. При перетині несудноплавних і замерзаючих невеликих річок і каналів відстань 4 від проводів ПЛ до найвищого рівня води має бути не менше 2 м, а від поверхні льоду не менше 6 м. Відстань по горизонталі від опори ПЛ до води має бути не менше висоти опори ЛЕП.
Кут перетину ПЛ з вулицями, площами, а також з різними спорудами не нормується. Перетину ПЛ до 1 кВ між собою рекомендується виконувати на перехресних опорах, а не в прольотах.
Перетину ПЛ з повітряними лініями зв'язку та сигналізації повинні виконуватися тільки в прольоті лінії, причому проводу ПЛ повинні розташовуватися вище.
Відстань між верхнім проводом лінії зв'язку і нижнім ВЛ має бути не менше 1,25 м. Особливі вимоги пред'являють до проводів ПЛ в прольоті перетину: вони повинні бути багатодротяні, перетином не менше 25 мм2 (сталеві і сталеалюмініевие) або 35 мм 2 (алюмінієві) і закріплені на опорах подвійним кріпленням. Опори ПЛ. обмежують проліт перетинання з лініями зв'язку I і II класів, повинні бути анкерними; при перетині з лініями зв'язку інших класів допускаються проміжні опори (дерев'яні повинні мати залізобетонні приставки).
При перетині підземних кабельних ліній зв'язку та сигналізації опори ПЛ повинні розташовуватися на якомога більшій відстані від кабелю (але не менше 1 м між заземленням опори і кабелем в умовах обмеженого простору).
При перетині НЕ електрофікованого магістральних залізниць загального користування, перехідні опори ПЛ повинні бути анкерними; під'їзні залізничні колії допускається перетинати ВЛ на проміжних (крім дерев'яних) під кутом не менше 40 град. і по можливості близьким до 90 град. Електрифіковані залізниці повинні перетинатися кабельної вставкою в ПЛ.
На малюнку показана схема анкерного прольоту ПЛ і прольоту перетину із залізницею.
Відстань по вертикалі від проводів лінії до поверхні землі в незаселеній місцевості при нормальному режимі роботи має бути не менше 6 м для ПЛ до 110 кВ, 6,5; 7; 7,5; 8 м відповідно для ВЛ 150, 220, 330, 500 кВ.
