Ліхтарі, ЇХ ПРИЗНАЧЕННЯ І КЛАСИФІКАЦІЯ

Про площинні і просторові покриття

ПЛОСКІ водонаповнених ПОКРИТТЯ

У південних районах країни пло-кі покриття (Виробничих будівель в літній період заповнюють водою. Шар води в 25-60 imm перед- охороняє рулонну покрівлю від раз-Руша впливу сонячної радіації і захищає приміщення від перегріву.

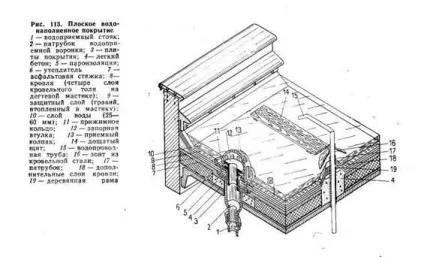

Водонаповнені покриття (рис. 113) мають таку ж конструкцію, як і звичайні плоскі покрівлі з внутрішнім водовідведенням. Рулонний килим покрівлі - чотирьохшаровий з толь-шкіри або гидроїзола на дегтевой або бітумної мастиці. У літню пору така мастика, роз-Лавлі, заповнює дрібні тріщи-ни. Дегтевиє мастики мають також антисептичними властивості-ми, що охороняють рулонний килим від загнивання і проростання на ньому насіння рослин. Захисне покриття з шару гравію, втопленного в покрівельну мастику, пред-охороняє рулонний килим від хутра-нічних пошкоджень.

Постійний рівень води на водонаповнених покриттях підтрим-живається за допомогою запірних ВТУ-лок, що вставляються в водоприймальні воронки в літню пору. На покриття-тя воду подають з водопровідної мережі, додаючи її в міру випаровування. При настанні холодів вода супу-скается через водоприймальні ворон-ки. Площа водоскиду на одну по-Ронко не більше 1000 м 2.

У місцях примикання покрівлі до стін, деформаційних швів і

виступаючих деталей рулонний килим піднімають не менше ніж на 150 мм і прикривають фартухами з оцинкованої сталі. У місць подачі води покрівлю від впливу прямого струменя води захищають дерев'яні-ми або металевими щитами.

За конструкцією і характером ста-ної роботи покриття про- промислових будівель поділяють на:

1. Площинні з несучими бал-ками, фермами і плитами, працюю-ські незалежно один від одного. Такі покриття найбільш розпрощався-поранені в масовому будівництві промислових будівель.

2. Просторові у вигляді тон-Костень оболонок і складок, ра-бота як єдине ціле і сов-міщан несучі та огороджувальні функції. Такі покриття здатні перекривати значні прольоти без проміжних опор, що прида-ет будівлі велику планувальну гнучкість.

У промисловому будівництві набули поширення дотримуюся-щие види просторових покриття-тий:

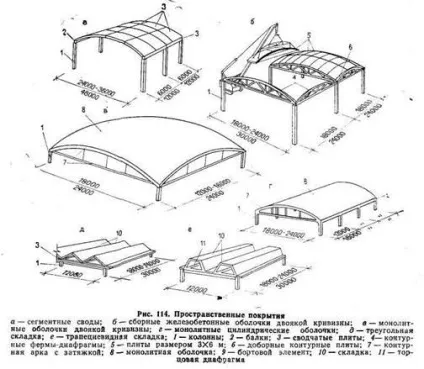

сегментні склепіння, (рис. 114, а), що вмонтовуються з великопанельних склепінних плит типу КЖС розміру-ми 3X12, 3X18 і 3X24 м. Плити зводу, що перекривають проліт, опи-рают на ферми і балки поздовжньо-го ряду колон. такі покриття

застосовуються в однопрогонових та багатопрогонових будівель з мостовими-ми і підвісними кранами;

оболонки двоякої кривизни (рис. 114,6), що вмонтовуються з контурних ферм-діафрагм, ребристих циліндричних ланелей розміром 3X6 м і добірних (контурних) плит. Такі покриття знаходять застосований-ня в кранових і бескрановьюс зда-пах;

монолітні оболонки (рис. 114, в, г), що зводяться із застосуванням пе-редвіжной опалубки. Такі покриття-ку застосовують в районах з високою сейсмічністю;

складки трикутного або тра-пеціевідного перетину (рис. 114, (9, г), що виготовляються з монолітного або збірного залізобетону. Їх викорис-товують в покриттях беокранових зда-ний.

Індустріальне зведення про-просторових покриттів в промисло-ленном будівництві грунтується на використанні уніфікованих елементів заводського виготовлення.

Ліхтарями називають надбудови над прорізами в покриттях. Їх уст-раівают в будівлях шириною 18 м і більше для освітлення і провітрюючи-ня виробничих приміщень.

Ліхтарі класифікують по сле-дмуть ознаками:

1. За призначенням ліхтарі раз-розрізняють на: світлові з склінням-ми що не відкриваються палітурками для природного освітлення; аераційні (без палітурок) для вен-тиляцію цехів з надлишками тепла, виділенням пилу, диму і газу; світлоаераційні з відкриваються заскленими палітурками для ос-освітленні і провітрювання.

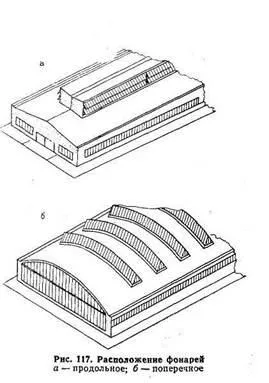

2. По розташуванню (рис. 117) ліхтарі бувають: поздовжні, уст-раіваемие в більшості сучас-сних будівель; поперечні, маю-щие більш складну конструкцію, ніж поздовжні, і порівняно рідко застосовуються в будівництві промислових будівель.

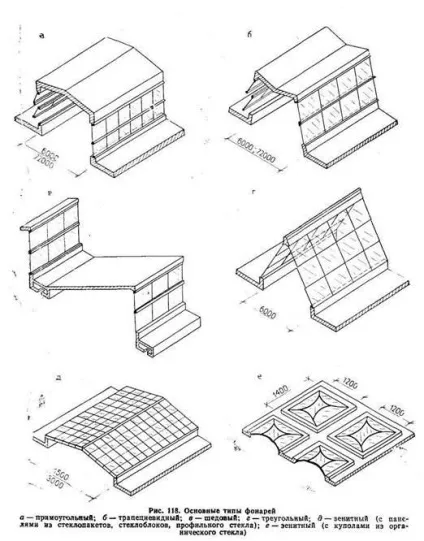

3. За формою поперечного перерізу (рис. 118) ліхтарі поділяють на: прямокутні, найбільш прості і надійні в експлуатації; трапеції-видні з похилими палітурками; шедові з склінням, звернений-ним на північну сторону, що виключає-чающие освітлення приміщень пря-мим сонячним світлом; трикутні з глухими, що обігріваються зсередини палітурками; зенітні з склінням третьому у вигляді світлопрозорих панелей; ковпаків і склепінь.

4. За характером скління: з одинарним або подвійним склити-ням.

Розміри ліхтарів уніфіцірова-ни та узгоджені з основними га-бариту будівель. Висота ліхтарів у всіх прольотах багатопрогонових будинків проектується однаковою. Ширина ліхтарів в прольотах 12 і 18 м - 6 м, а в прольотах 24- 36 м-12 м.

У ліхтарів шириною 6 м висота скління 1X1,75> і 2X1,25, а у ліхтарів шириною 12 м - 1X1,75; 2X1,25; 2X1,5 м. Засклені пере-батогів розташовують на 300 мм вище рівня (покрівлі).

По протипожежних міркуючи-вам довжина ліхтарів обмежена 84 м. При більшій довжині їх влаштовуються вають з розривом не менше 6 м, і на таку ж відстань вони не дохо-дять до торцевих стін будівлі.

При ширині ліхтаря 6 м водоот-вод влаштовується зовнішнім, а при ширині 12 м - внутрішнім.

Ліхтарні надбудови ускладнити-ють конструкцію покриття, спосіб-обхідних затримання снігу і пови-шают вартість будівлі на 10-12%.

Типові світлоаераційні фону-ри складаються з несучих та огороджуючих-чих елементів.

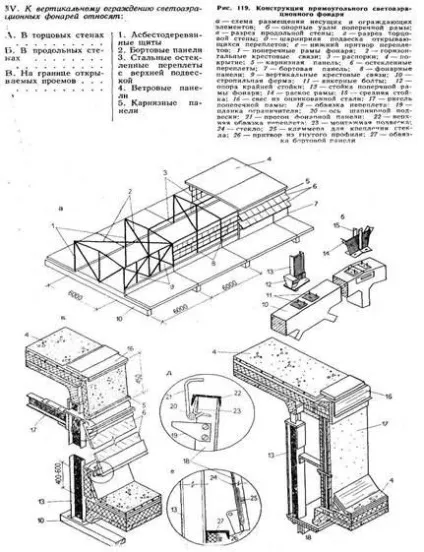

Несучий сталевий каркас таких ліхтарів (рис. 119, а) утворює: по-перцеві рами, закріплені до верхнього поясу кроквяних ферм; ліхтарні панелі, що зв'язують між собою поперечні рами; рас-прочуханки, укладені в площині верх-нього пояса поперечних рам; Хресто-ші зв'язку, встановлені в торцях і у деформаційних швів, між поперечними рамами.

Огороджувальні елементи світлоаераційних ліхтарів (рис. 119, а, в, г) включають:

-бортові панелі, закріплені до стійок поперечних рам; засклені сталеві палітурки, підвішені до прогонів ліхтарних панелей і відкриваються назовні (на кут до 70 °);

карнизні панелі, наявні вище заскленої стрічки переплив-тів;

торцеві стінки з дощатих трьох-шарових щитів, обшиті з двох сторін азбестоцементними листа-ми;

покриття такої ж конструкції, як і решти будівлі.

Стулки палітурок ліхтаря, об'єднані в стрічки довжиною до 78 м, відкриваються механізмами типу важеля (рис. 120,6, в) з ручним або електричним приво-дом. Управління механізмами: осу-ються з підлоги цеху. Вертикаль-ні стики у стулок (рис. 120, б) .перекриваются нащельником. Вітрові панелі (на кінцях відкривається стрічки переплив-тов); (| Рис. 120, г) захищають помеще-ня від косого дощу. Скло пере-батогів триярусного скління (рис. 120, d) очищають з візків, пе-редвігающіхся по рейках, уложен- «им уздовж ліхтаря. При двух'ярус-ном склінні скла протирають з люльки, підвішеною до монорельсу, що проходить зсередини уздовж світло-вого фронту. Одноярусні переплив-ти протирають з покрівлі будівлі.
