Компоненти кабельної мережі

У деяких допитливих клієнтів іноді виникають справедливі запитання - Що це таке? Чому це стільки коштує? Навіщо це взагалі тут потрібно ?.
Дана коротка енциклопедія комп'ютерної мережі пояснить призначення деяких вузлів комп'ютерної мережі. і допоможе вам грамотно сформулювати замовлення для комп'ютерної мережі.

Шафа телекомунікаційна підлогова

Шафа телекомунікаційна підлогова. Бивиет розмірами 600 * 600, 600 * 800, 600 * 1000 (перше число - ширина, друге - глибина). І висотою від 5 до 45 U (юнітів). Один юніт приблизно дорівнює 5 см.

Повний розмір шафи вказується Висота * Ширина * Глибина. Найчастіше встановлюються шафи висотою 42U.

Ми Встановлюємо шафи фірм ZPAS і Hyperline, як оптимальні по співвідношенню ціна / якість. При створенні професійної СКС встановлюється обладнання того виробника, на якому робиться мережу. Деякі виробники серверів встановлюють габарити свого обладнання за своїми параметрами, щоб не можна було використовувати обладнання іншої фірми.

У шафи встановлюється додаткове обладнання - вентиляційні панелі, панелі клімат-контролю, панелі пожежогасіння, полки, модулі під монітори і клавіатури, електричні розетки, патч-панелі, кабельні організатори і багато іншого.

Найчастіше шафи випускаються в двох кольорах - сірому і чорному. Шафи йдуть в зборі та окремими модулями. Деякі виробники шаф (Rittal) продають свою продукцію модулями (стійка, двері - окремо).

Шафа телекомунікаційний настінний

Шафа телекомунікаційний настінний - це модифікація підлогового шафи, висотою не більше 15-17U. На задній стінці шафи передбачені отвори під монтаж на стіну.

Настінний телекомунікаційний шафа також як і підлоговий може бути зі сталевою і скляними дверцятами. І замикається на ключ. Служить для розміщення активного і пасивного устаткування, крім серверів. В основному використовуються як вузол зв'язку на поверсі будівлі.

В настінний шафа можна встановлювати ті ж модулі, що і в підлоговий. Додаткові модулі певного виробника підходять до свого типу шаф - отвори під кріплення знаходяться на різній відстані.

Кабель-канал, короб

Пластиковий кабель-канал або, як його ще називають - короб, служить для розміщення в ньому різних кабелів. Це можуть бути як силові, так і електричні. У широких кабель-каналах відділення сили від слабких струмів проводиться пластиковою перегородкою, що знижує електронаводкі. Короб потрібен для зручного і швидкого створення мережі з можливістю подальшої переконфігурації. Так, перетягнути кабелі в коробі простіше, ніж усередині стіни.

Короба бувають разнийх розмірів. від 1 * 0,5 см, до 105 * 50см. Короба кріпляться на стіну за допомогою саморізів і дюбелів. Тонкі короба бувають самоклеючими. Розетки розміщуються або всередині широких коробів за допомогою рамок, або зовні коробів в спеціальних розеткових боксах.

Повороти кабель-каналів виробляються за допомогою спеціальних поворотних кутів. (T, L - образні)

дротяний лоток

Лоток дротовий або лоток металевий потрібні для монтажу кабелю за перекриттями. Дротові лотки деяких виробників можна використовувати для створення індустріального дизайну.

Для проклаткі різного типу кабелів (силові, комп'ютерні, пожежні) використовуються зазвичай різні лотки, які розміщуються один під іншим у кілька ярусів.

На дротяних лотках можна розміщувати обладнання - наприме розетки. Зазвичай їх встановлюють на спеціальних монтажних майданчиках.

допускається прокладка силового і слаботочного типу кабелів в один лоток, при тому що різні кабелі йдуть в гофротруби по різні боки лотка.

Кабельні потоки в лотках укладаються на стяжки. Для порядку і щоб було красиво.

Кабельні колони встановлюються в офісних приміщеннях у разі якщо робоче місце знаходиться далеко від стіни, де прокладений кабель-канал. Зазвичай колона ставиться з підлоги до стелі і кабель подається зі стелі (за допомогою кабельних лотків). Також бувають підлогові колони (20-30 см від підлоги) Кабель до них підводиться з-під підлоги, або за допомогою плоского підлогового кабель-каналу.

При монтажі колл-центру ми змонтували кабельну колону Legrand в середину круглого столу - інакше подати кабель не представлялося можливим. Замовник був проти псування меблів і підлогового короба.

Патч-панель

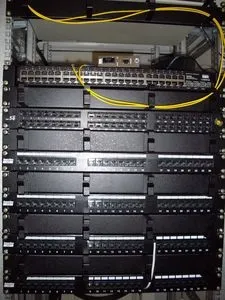

У телекомунікаційний шафа встановлюються патч-панелі. Вони служать для параметрів завершення кабельних потоків і для зручності комутації за допомогою пасивне.

Кабель вита пара підходить до патч-панелі усередині шафи зі зворотного боку за допомогою органайзеров і кабельних кільця. Джгутами, пов'язаними стяжками. Усередині шафи обов'язково залишається запас кабелю (3-5 метрів в середньому) для можливості маніпуляцій з шафою в подальшому.

Поряд з кожною патч-панеллю встановлюється кабельний організатор - для укладання пасивне. (І щоб було красиво =))

Кабель електричний NYM

Електричний кабель укладається в лоток або короб в гофрованої труби ПВХ - це зменшує електростатичне поле і можливість поширення пожежі при загорянні.

Сучасні типи електричного кабелю робляться в подвійній оплетке. Кожна мідна жила також йде в своїй оплетке зі змінною за кольором.

Такий тип кабелю називається NYM. Усередині гіпсокартонних перегородок і заливних стел або статі необхідно вести кабелі в гофрованих трубах.

При виборі підрядної організації на монтаж електромережі переконайтеся що ви працюєте з професіоналами. Часто, на шкоду якості і безпеки наймаються малокваліфіковані бригади (в основному з Середньої Азії), що працюють без реєстрації, без допуску до електроустаткування. без спеціальної освіти. І часто - навіть без відповідних знань. Така економія в подальшому може коштувати значних фінансових втрат.

щиток електричний

Електричний кабель підключається з одного боку до групи електророзеток, а з іншого боку заходять в Електрощиток. В електричний щиток встановлюються додаткові пристрої - автомати, УЗО, лічильники.

Змонтувати такий щиток як на зображенні досить просто. а якщо ми говоримо про електрощитку поверху або будівлі - то це робота, що вимагає участі справжнього професіонала зі значним досвідом роботи. Від його майстерності залежить якість виконання роботи, безпеку і краса монтажу, а також - чи зможе хтось крім даного фахівця в подальшому розібратися з його роботою.

Неправильно змонтований щиток може призвести до її несправності в електромережі і навіть пожежі.

Серверна шафа

Шафи, описані на початку даної статті служать для розміщення активного і пасивного устаткування. Найчастіше Скаф невеликої глибини (450-600) служать для розміщення патч-панелей, комутаторів. Шафи більшої глибини необхідні для розміщення серверів і називаються "серверну шафу".

Така шафа або стійка можуть включати в себе не тільки сервери, але і інше обладнання - наприклад полки для моніторів і клавіатури.

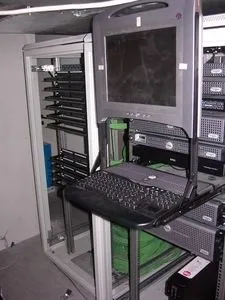

На фотографії - серверна стійка ZPAS і обладнання фірми DELL.

У такій серверної адміністратору зручно управляти серверами з повощью пристрої: KVM світч (комутатор). Що дозволяє за допомогою кнопок переглядати на моніторі зображення з різних серверів.

Кабель вита пара UTP

Кабель вита пара - найголовніша частина будь-якої комп'ютерної мережі. У будь-якій кошторисі він займає провідне місце за кількістю. Іноді бувають потрібні десятки кілометрів кабелю. У кручений парі 8 жив, 4 пари. Кольори пар - помаранчевий, синій, зелений, коричневий. Кольори жив може назвати напам'ять будь-монтажник. Це біло-оранжевий, оранжевий, біло-зелений, зелений, біло-синій, синій, біло-коричневий, коричневий.

Вита пара вкладається в лоток, короб або гофротрубу відрізком не більше 90 метрів. Максимально можливу відстань по стандарту - 100 метрів (по 5 метрів на пасивне і жгутірованіе). Далі ста метрів сигнал в кручений парі загасає і знижується швидкість передачі даних. Є інформація про передачі даних по кручений на расстояни близько 200 метрів - на дорогому обладнанні. Кілька мегабіт.

Захист. U / UTP - незахищений кабель. F / UTP - в фользі, SF / UTP - в фользі і мідної оплетке. Фольга потрібна для захисту від електростатичних наведень. також буває кручена пара для зовнішньої прокладки, для підвісу (з тросів), для укладання в землю, з захистом від гризунів. (Старі стандарти - UTP, FTP. SFTP).

Виту пару виробляють на будь-якому кабельному заводі. Найчастіше ми працюємо з кручений парою компанії Hyperline - як оптимальне співвідношення ціни і якості. Перш ніж купувати виту пару, особливо невідомого виробника - подивіться колір жив - він повинен бути однаковим і яскравим на всьому протязі кабелю, без напівтонів. Також дивіться на товщину і однорідність жив, товщину і цілісність обплетення.

Конектор RJ-45

Конектор RJ-45, або як його називають - Джек. Потрібно часто для параметрів завершення кручений пари і вставляється в патч-панель або активне обладнання. Джек входить до складу комутаційного патч-корду.

Джекі бувають звичайні, укорочені, з вставками, різних кольорів. Бувають чорні і золоті коннектори. Ними користуються монтажники-готи і гламурні монтажники.

Конектор опресовується за допомогою обжимного інструменту (або просто - обтискача). існує певний порядок опресування кручений пари. (Б-о, о, б-з, с, б-з, з, б-к, к)

У точці установки робочого місця - там, де буде встановлюватися комп'ютер, мережевий принтер або інше обладнання, - встановлюється комп'ютерна розетка. Вона може бути встановлена окремо, поруч з коробом або в самому коробі.

Якісна розетка повинна бути із захисною шторкою, полем для маркування та чіткої колірної диференціацією ззаду.

Вита пара в розетку закладається за допомогою кроссіровщіка. Сучасні розетки виробляються самообжімнимі. Закладення кручений пари в розетку створюється закриттям кришки.

Многопарнік, Багатопарний кабель

У рідкісних і виняткових випадках за допомогою многопарного кабелю можна передати комп'ютерний сигнал. Це не за правилами і якість такої мережі досить сумнівне.

Багатопарний кабель кручена пара або звичайний кабель UTP розшивається на спеціальний плінт, який промаркований від 0 до 9 і може містити 10 пар. Багатопарний кабель приходить на плінт і йде або в АТС або на патч-панель.

Плінти бувають розмикаючих і з'єднують. У розмикаючими плінт може бути встановлено додатковий пристрій - разраднік.

Крос-панель

Крос-панель може бути встановлена в телекомунікаційний серверну шафу.

Кабель волоконно-оптичний (оптика)

За допомогою кручений пари можна передати сигнал на відстань не далі ніж сто метрів. Передача сигналу на великі відстані проводиться за допомогою оптики. Також, оптико-волоконний кабель з'єднує комутаційні шафи на поверхах з центральної серверної. У серйозних проектах оптичні магістралі дублюються і проводяться захищеним кабелем. У домашніх мережах оптичним кабелем зі сталевим тросів з'єднуються окремі будинки.

Оптичний кабель буває одномодовим і багатомодовим (целиковая оптична жила і складається і безлічі жилок). Багатомодовий кабель дозволяє передавати сигнал на відстань не більше одного кілометра. Одномодовий кабель - до десяти кілометрів. Щоб передати сигнал далі, використовуються репітери - підсилювачі і повтоітелі сигналу.

У комутаційних шафах оптичний кабель комутується на оптичні патч-панелі і оптичні бокси за допомогою піг-Тейл. З'єднання відбувається методом пайки - спеціальним зварювальним апаратом для оптичного кабелю.

Оптична патч-панель

У оптичну патч-панель заводиться оптико-волоконний Кабль, паяется з піг-тейлом, через оптичний прохідний адаптер стикується з оптичним патч-кордом.

Трансформація світлового сигналу в електричний проводиться пристроєм, який називається "Оптичний медіаконвертер", або спеціальним оптичним модулем для магістрального комутатора.

Оптична патч-панель також вставляється в телекомунікаційний шафа і може бути оснащена органайзером.
