Класифікація та види складського немеханічного обладнання

Основне призначення товарних складів - накопичення, зберігання і перетворення вантажопотоку, комплектація товарів відповідно до заявок покупців і відпустки їх в роздрібну мережу повністю підготовленими до продажу.

Для проведення перерахованих операцій з мінімальними трудовими і матеріальними витратами і ефективним використанням складських приміщень необхідно складське немаханічне обладнання Технологія складування і переробка вантажів з різними фізичними характеристиками вимагає застосування широкої номенклатури складського обладнання, яке класифікується за різними ознаками.

Складське устаткування підрозділяється за призначенням.

• для зберігання тарно-штучних вантажів;

• для зберігання навалювальних і насипних вантажів;

• для зберігання наливних вантажів;

за видами ємностей:

• піддони (штабельного або стелажного зберігання);

за матеріалом виготовлення:

Устаткування для зберігання товарів на складах має відповідати типорозміру складу і сприяти найбільш повному використанню площі і обсягу складських приміщень. Конструкція складу повинна бути досить надійною, щоб витримувати навантаження і зберігати свої експлуатаційні властивості протягом тривалого терміну, зручною для укладання та відпуску товарів, пристосованої для застосування машин і механізмів, що дозволяють максимально механізувати складські операції.

Устаткування для зберігання тарно-штучних вантажів. На сучасних складах застосовуються два способи складування тарно-штучних товарів: стелажна і штабельний.

Для зберігання товарів використовуються стелажі і піддони.

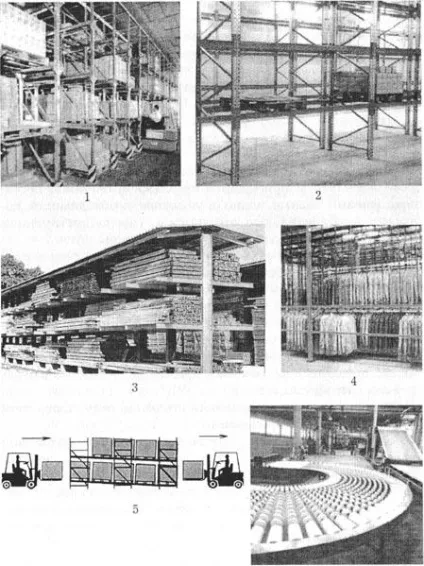

Стелажі - це основне модульне обладнання загальтоварних складів, що використовується для укладання і зберігання товарів (рис. 2.27).

Раніше стелажі в основному виготовлялися з дерева. В даний час використовують переважно металеві стелажі, так як вони більш міцні, довговічні, витримують великі навантаження і безпечні в пожежному відношенні.

Великим попитом користуються стелажі з гнутого перфорованого профілю, які дозволяють знизити масу, зменшити витрату металу, прискорити монтаж конструкцій без зварювання і без застосування будь-яких додаткових кріплень.

Спеціальні з'єднання дозволять легко і в короткі терміни змінити конфігурацію стелажній системи, поставити додаткові полки і в разі потреби добудувати додаткові стелажі до вже існуючих без використання будь-яких інструментів.

Останнім часом як зарубіжні, так і українські фірми з метою захисту металевих поверхонь стелажів і додання їм більшої міцності застосовують пластифіковані емалі або порошкове напилення шляхом температурної обробки в спеціальних печах. Служать такі стелажі набагато довше.

Іноді на невеликих складах використовують комбіновані стелажі, де основний каркас виконаний з металевого профілю, а полки з ДСП.

Залежно від призначення стелажі можуть бути універсальними і спеціальними.

Універсальні стелажі призначаються для зберігання різноманітних продовольчих і непродовольчих товарів в промисловій тарі, а також товарів на піддонах. Універсальні стелажі виготовляють стаціонарними (нерухомо укріпленими на міцній основі) і пересувними, т. Е. Обладнаними рамами з колесами і здатними переміщатися по спеціально встановленим для них рейках. Є і стелажі з механічним або електричним приводом. Широко використовуються універсальні збірно-розбірні стелажі, які поділяються на поличні, ніздрюваті, каркасні (бесполочние), ящикові.

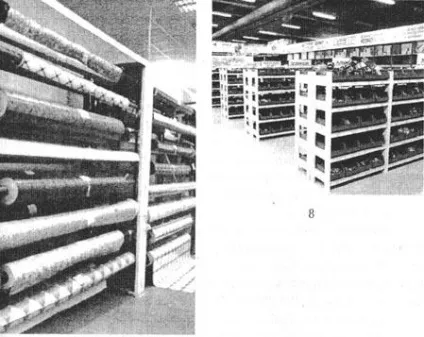

1 - каркасний; 2 - прохідний; 3 - консольний;

4 - механічний; 5 - гравітаційний; 6 -

фрагмент рольганга; 7 - патерностер; 8 - Планшетний

Поличні стелажі являють собою кілька рядів горизонтальних клітин з настилом, укріплених на каркасі стелажа На них зберігають товари в тарі та упаковці або укладені на піддони.

Бистроразборних універсальні поличні стелажі дозволяють максимально використовувати складські приміщення

Крок перестановки полиць у них - 25 мм, навантаження на полицю - до 300 кг, висота стелажів - до 4 м, полки мають довжину від 750 до 1300 мм і ширину від 300 до 900 мм.

Каркасні стелажі складаються з вертикальної рами і горизонтальної обрешітки. Вони призначені для складування товарів виключно на піддонах або в спеціальній тарі з використанням засобів механізації.

Для зберігання великих партій товарів обмеженою номенклатури застосовують прохідні (наскрізні) стелажі, які складаються з каркаса у вигляді вертикальних стійок, з'єднаних між собою горизонтальними стяжками. На вертикальних стійках по всій довжині на одному рівні змонтовані вузькі консолі, які утворюють комірки, розташовані горизонтальними рядами в кілька ярусів Завантаження стелажа відбувається з одного боку, а вивантаження - з іншого.

Ящиковий стелаж - стійкий стелаж з модульними ящиками і розділової стінкою. Широко використовується для складування та зберігання дрібноштучних товарів. Витримує високі навантаження, легко монтується. Його габарити: 1300x1030x405 мм.

Спеціальні стелажі призначаються, як правило, для зберігання строго певних товарів (швейні вироби на плічках) або товарів, що мають специфічні форми і розміри (сортове залізо, труби, килимові покриття, лінолеум і т. Д.) Використовують їх і при складуванні однотипних тарно- штучних вантажів. За конструкцією спеціальні стелажі поділяються на консольні, механічні та гравітаційні.

Консольні стелажі являють собою металеві стелажі з консолями, укріпленими на вертикальних рамах з підставою. Застосовують такі стелажі для зберігання сортового металу, труб і будівельних матеріалів. Вони можуть бути стаціонарними і пересувними.

Механічні стелажі застосовують тільки для зберігання пальто, костюмів, плащів, курток і інших швейних виробів на плічках.

Гравітаційні стелажі складаються з металевих рам, вантажних полиць, підставами яких служать рольтангі. Вантажні полки стелажів мають ухил 3-5 °. Ці стелажі призначені для складування і зберігання однотипних штучних товарів і вантажів, покладених на піддони, а також затарених у ящики і бочки. Максимальна вага одного піддону - 1200 кг; максимальна висота стелажа - 9м. Укладені на такий стелаж вантажі переміщаються по рольганги під дією власної сили тяжіння завдяки ухилу настилу стелажів. Переваги гравітаційних стелажів полягають в ефективному використанні площі і обсягу складу.

В останні роки з'явилися патерностери - механізовані стелажі для килимових покриттів і лінолеуму.

Стелажне зберігання товарів на піддонах створює умови для широкого застосування підйомно-транспортних механізмів і повсякденного оперативного обліку товарів. Максимально використовувати площу складу дозволяють стелажні системи для європіддонів. Крок перестановки полиць - 50 мм; висота стелажів - до 12 м; навантаження на полицю - до 450 кг. Довжина полиць залежно від способу розташування піддонів може бути 1400, 1800, 2200, 2700 і 3600 мм.

Штабельному укладання застосовують при зберіганні різних продовольчих і непродовольчих товарів, затарених у мішки, стоси, ящики, бочки, в стійку піддони.

При формуванні штабеля необхідно стежити за тим, щоб він був стійким, відповідав певним нормам по висоті і кількості ярусів, а його розміри і конфігурація не перешкоджали вільному доступу до товарів. Висота штабеля залежить від властивостей товару, міцності упаковки, можливості засобів механізації, допустимої граничного навантаження на 1 кв. м підлоги, висоти складських приміщень.

Розрізняють три способи штабельной укладання товарів: пряма, перехресна і зворотна.

При прямій укладанні тару з товаром встановлюють точно одну над іншою. Такий спосіб застосовується під час штабелювання ящиків. Для підвищення стійкості штабеля може застосовуватися пряма пірамідальна укладання, при якій в кожному верхньому ряду число затарених місць скорочується на одиницю і кожне місце, розташований у верхньому ряду, спирається на два нижніх; цей спосіб укладання зручний час штабелювання бочок.

Перехресна укладання застосовується для ящиків різних розмірів. При цьому ящики верхнього ярусу укладають поперек ящиків нижнього.

Товари, затарені в мішки, штабелюють зворотного укладанням. При цьому способі кожен наступний ряд мішків розміщують на два попередніх, але в зворотному напрямку.

При укладанні товарів в штабелі необхідно стежити за тим, щоб в складському приміщенні забезпечувалася інтенсивна циркуляція повітря, і підтримувалася необхідна вологість. З цією метою штабеля повинні відстояти не менше ніж на 0,5 м від зовнішньої стіни і на 1,5 м від опалювальних приладів. Між штабелями повинні бути проходи шириною 1,5 м.

Найбільш ефективним є штабельное зберігання товарів, покладених на піддони.

З покладених на піддони товарів формують вантажні пакети, однакові за формою і обсягом, незалежно від розмірів одиничної споживчої упаковки, що створює можливість використовувати для їх переміщення електричні навантажувачі з підйомними вилами, штабелеукладчики і інші підйомно-транспортні машини. Піддони в цьому випадку виконують роль обладнання не тільки для зберігання товарів на складах, а й для перевезення вантажів різними видами транспорту: повітряним, залізничним, автомобільним і водним.

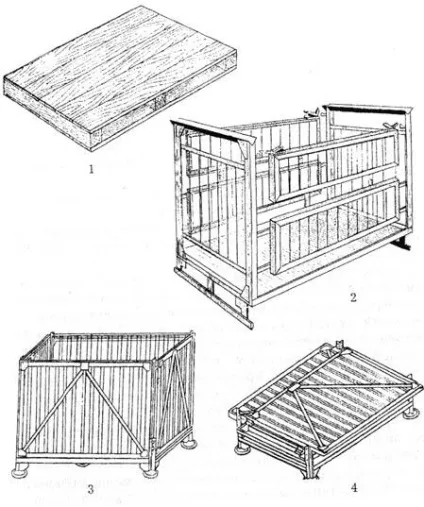

Залежно від конструкції піддони поділяють на: плоскі, в стійку і ящикові (рис. 2.28).

1 - плоский дерев'яний; 2 - стієчний; 3 - Планшетний; 4 - Планшетний в складеному вигляді

Плоскі піддони виготовляють одно- і двухнастільнимі. Однонастільний піддон має тільки вантажний майданчик (суцільну або гратчасту) і спирається на підлогу брусами по всій ширині або стійками по кутах, двухнастільний - вантажну і опорну майданчика. При виготовленні піддонів використовуються лісоматеріали і метал Дерев'яні піддони кріпляться звичайними цвяхами, дротяними скобами, шурупами, болтами. Найбільш надійним є болтове кріплення. Плоскі піддони застосовуються для транспортування і перевезення тарно-штучних і пакетованих вантажів

За способом захоплення вилковим навантажувачем піддони поділяються на двухзаходная і четирехзаходние. Четирехзаходний піддон розміром 800x1200 мм і максимальному вантажопідйомністю 1 т прийнятий як стандартний для всіх галузей економіки.

Стійкові піддони відрізняються від плоских тим, що вони мають стійки, які дозволяють робити багатоярусну укладання піддонів і призначені для пакетування і зберігання легкоповреждаемих штучних вантажів (товари в картонних коробках, фользі, папері і т. Д.). Стійки піддонів можуть бути постійними або знімними.

Стійкові піддони застосовуються для механізованого переміщення, навантаження, розвантаження і складування дрібних і легко пошкоджуються товарів.

Сформовані на стоєчних піддонах пакети з вантажем штабелюють на складі в 3-5 ярусів або встановлюють в осередку стелажів.

Піддони ящиків використовуються для дрібноштучних і легкоповреждаемих товарів, які не можуть бути покладені на плоскі або стоечні піддони (згортки, зв'язки і т. П.) Піддони ящиків виготовляють у формі ящика, основа якого - плоске дно. Стінки таких піддонів, можуть бути знімними і незнімними (нерозбірними).

З метою економії складської площі при зберіганні порожніх піддонів, а також ефективного використання обсягу кузова транспортних засобів при вивезенні тари стійку і піддони ящиків роблять складними.

Основні типи, розміри (мм) і вантажопідйомність піддонів наступні:

плоскі (800x1200x144, 1000x1200x144) - 1-2 т;

стійку (800x1200x1740; 100x1200x1150) - 0,5-2 т;

ящикові (835x1200x930; 100x1200x1150) - 0,5-2 т.

Крім дерев'яних і металевих піддонів, випускають і пластмасові.

Пластмасові піддони бувають двох типів плоскі однонастільние четирехзаходние і ящикові. Переваги таких піддонів: гарний зовнішній вигляд, мала маса при тій же вантажопідйомності, гладка поверхня без гострих кутів, не потрібно спеціальної забарвлення. Недоліки - висока вартість, крихкість, складність ремонту.

В даний час з'явилися спеціальні шафові складні піддони для транспортування важких матеріалів (підшипники, залізні вироби). Обидві короткі сторони мають відкидні верхні половини для зручності відбору товарів під час штабелювання та укладання на полицях. У шафових і бордюрових піддонів сіткових або Полностенная складаний конструкції відкидну половину роблять тільки на одній довгій стороні. Сіткові піддони мають сітки також лише на довгих стінах. Їх коротка сторона зроблена з кріпленого листового металу Піддони призначені для маніпуляції як з легким товаром, так і з важкими матеріалами

Устаткування для зберігання навалювальних і сипких вантажів. Для навалювальних і сипких вантажів влаштовують спеціальні склади. Більшість навалювальних вантажів (вугілля, Пісок, щебінь) зберігають на відкритій складської площі, а псуються під дією опадів вантажі (макуха, добрива, кухонна сіль, коренеплоди) зберігають в закритих приміщеннях.

До сипучим вантажам ставляться також зернові (пшениця, ячмінь), бобові (горох, квасоля), олійні (насіння) і продукти їх переробки, що перевозяться і зберігаються в упакованому вигляді. Пункти, через які проходить велика кількість зерна і де здійснюється його зберігання, називаються елеваторами. У торгівлі зберігання зернових здійснюється на загальтоварних і спеціальних складах.

До обладнання складів для зберігання навалювальних і сипких вантажів відносяться бункери, засіки, щити огородження.

Бункер - це спеціально обладнане стаціонарне або пересувне вмістилище для навалювальних і сипких вантажів. За матеріалом виготовлення бункери бувають дерев'яні, металеві та залізобетонні, а за формою - прямокутні, круглі і конічні. У кожного бункера є вгорі завантажувальні пристрої, а знизу - висипний люк з затором. Ємність бункерних пристроїв різна - від 20 до 100 м і більше.

Засік - це відгороджене вертикальної перегородкою спеціальне місце складу для засипки навалювальних і сипких товарів. Іноді засік влаштовують з внутрішніми перегородками, що утворюють роздільні осередки.

Судини великих розмірів в формі ящиків, які використовуються для завантаження навалювальних і сипких вантажів, також відносять до засіків. Найбільшого поширення на складах отримали залізобетонні і дерев'яні засіки.

З метою економії складської площі за рахунок збільшення висоти шару закладеного товару застосовують щити огородження. Дерев'яні або бетонні щити використовують як на відкритих складських майданчиках, так і в закритих приміщеннях.

Устаткування для зберігання наливних вантажів. Для зберігання на складах наливних вантажів (рослинних масел, нафтопродуктів та ін.) Використовують резервуари, спеціалізовані контейнери, чани, бочки.

Резервуаром називається вмістилище для рідких товарів у вигляді цистерн, бідонів, баків. Для зберігання темних нафтопродуктів (дизельного палива) влаштовують бетонні, кам'яні або залізобетонні наземні і полулуподземние резервуари з плоскими або конічними кришками, а для світлих нафтопродуктів - сталеві зварні резервуари різної форми і ємністю від 5 до 100 м 3. Вони забезпечуються люками для виміру, ремонту , пристосуваннями для затоки і зливу нафтопродуктів і спуску води, клапаном для випуску суміші.

Резервуари для зберігання нафтопродуктів встановлюють на відкритих майданчиках складів.

Для зберігання рослинних масел використовуються сталеві резервуари, заливши в які і слив з них осуществствляются самопливом або за допомогою стаціонарних або пересувних насосних станцій. Резервуари для зберігання масел розташовують під навісом, в підвальних і напівпідвальних приміщеннях, над розливними, Розфасовувальні і зблокованими з ними складами зберігання масел в тарі.

Спеціалізовані контейнери використовують для короткочасного зберігання на складах окремих видів продуктів (наприклад, овочів). Вони можуть бути різної системи, закритими, з люком в кришці, днище або ж в стінках. Використання таких контейнерів економічно вигідно. Ці контейнери є одним з видів спеціальної тари, розрахованої на механізацію та спрощення операцій, пов'язаних зі зберіганням і транспортуванням вантажу з урахуванням його специфічних властивостей. Маса таких контейнерів від 30 кг до 1,25 т.

В даний час для зберігання і перевезення наливних і сипучих вантажів нерідко використовують м'які еластичні контейнери ємністю від 0,2 до 10 м 3. Вони xapактерізуются високою міцністю на розрив, зносостійкість і малою масою. Порожні м'які контейнери перевозять в складеному вигляді.
