Класифікація аварій в електромережах

Не будемо наводити в цій замітці нудну класифікацію аварій і відмов всіх ступенів як написано в наданих інструкціях. А наведемо звичайну, поняную багатьом, диспетчерську класифікацію аварій в електромережах. Почнемо з того, що електромережами прийнято називати мережі напругою 35 кВ і нижче. Все що вище 35 кВ (110, 220 кВ ..) це мережі енергосистеми. І ще одне застереження: диспетчери називають аварії «відключеннями» тобто «Відключення фідера». »Відключення трансформатора» иногода додаючи слово «аварійне відключення». Але всім відомо, що відключення це відбувається через дії захистів.

Отже, підемо від простого до складного.

1) Відключення оной лінії (фідера) повітряної або кабельної.

відключення одиничного фідера

Ця аварія призводить до погашення споживачів на обмеженій території і усувається шляхом пошуку і виділення пошкодженої ділянки і включенням залишилися сегментів мережі від резерних джерел.

Особливості: якщо частина мережі абонентська. то пошук пошкодження або запитка може бути затримана абонентським персоналом.

2) Відключення двох і більше ліній (умовно до 5).

Відключення кількох фідерів

Ця аварія призводить до значного погашення споживачів і тривалим часом усунення.
За особливостями є два варіанти:

а) якщо лінії (фідера) відключилися з однієї секції (підстанції. розподільні пункти) то складність в тому що немає шляхів заживлення джерел напруги для застосування приладів перевірки мережі.

б) якщо лінії відключилися з різних підстанцій, то складність у великій кількості переїздів ОВБ.

3) Відключення секції підстанції (розподільні пункти). 10-20 ліній відразу.

Ця аварія призводить до масштабного погашення споживачів.

Особливості: як правило відключення секції відбувається через пошкодження на самій секції, і включити швидко її не надається можливим. Тому, диспетчер організовує роботу оперативного та ремонтного персоналу так, щоб одночасно виводити секцію в ремонт і переводити кожну лінію на резервне джерело живлення. Обов'язково потрібно залучати оперативно-ремонтний персонал до оперативних перемикань.

4) Відключення трансформатора.

Це призводить до погашення 1 2 секцій на підстанції, і масштаб як ви зрозуміли, буде значний. Споживачі будуть погашені на великій території.

Особливості: одночасно потрібно віддавати оперативні команди на перемикання з перекладу мережі на резервні джерела. (А в цьому випадку їх може і не бути цих резервних джерел), і розбиратися чому відключився трансформатор, вникати в роботу захистів і в деяких випадках намагатися включати трансформатор (якщо була відмова захистів ліній або секції). Резервних джерел може не бути: в сильно перевантажених міських мережах, і в незакольцованних сільських мережах. Тоді вирживач будуть погашені поки не включать трансформатор.

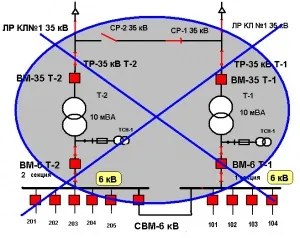

5) Повне погашення підстанції 110/10 кВ з втратою власних потреб.

повне погашення підстанції

Ну це маленький диспетчерський апокаліпсис. Він як правило відбувається вже через проблеми в енергосистемі, тобто коли пропадає зовнішнє живлення підстанції.

Особливості: в цьому випадку потрібно поєднувати оперативні дії щодо виведення пошкодженої високовольтної лінії в ремонт (по командам диспетчера енергосистеми) і перекладу на резерв найбільш відповідальних споживачів. А решта споживачі чекають поки не усунуть проблеми на високовольтній лінії. Ситуація ускладнюється втратою власних потреб підстанції (на ній немає світла, і скоро сядуть акумулятори та пропаде сигналізація і оперативний струм).

Ось такі нехитрі ситуації бувають в електромережах.
