Клапан перепускний системи опалення, регулювальний терморегулятор на батареї або радіаторі

Пропускний клапан терморегулятора системи опалення є нескладним механізмом, призначеним для скидання робочого середовища (теплопроводящей рідини), що функціонує в системах опалення в обратку при істотному підвищенні тиску в подаючому рідина контурі.

Причини і наслідки

Найчастіше зростання рівня тиску в таких системах пов'язаний з нормативним функціонуванням термоклапаном, які встановлені на радіаторах або термоголовки. При досягненні встановленої в ручному режимі максимальної температури, подача гарячого теплоносія в той чи інший радіатор знижується, що і забезпечує підвищення тиску, а в деяких випадках навіть свист запірних вентилів радіаторів.

Безумовно, що це відбивається, крім рівня комфорту в кімнаті, ще й на працездатності, а також довговічності системи опалення, її окремих вузлів. Щоб уникнути таких ситуацій професіонали рекомендують оснащувати системи опалення термостатичними клапанами.

Оснащення системи пропускними клапанами уможливить її нормальне функціонування, і гарантовано забезпечуватиме стабілізацію всередині неї тиску.

Куди монтувати і навіщо

Термостатичний клапан монтується шляхом його врізки в систему на невеликій відстані від подає рідину насоса, між обраткой і контуром подачі. Режим настройки максимальної допустимої межі тиску робочого середовища дозволяє власнику зробити настройки вручну.

В даний час асортимент цих виробів, пропонований торговельною мережею досить великий. Але як показує практика, краще звертати увагу на такі відомі торгові марки як Mankenberg, Valtec, DANFOSS. Вони довели на практиці ефективність, надійність і довговічність в роботі.

призначення

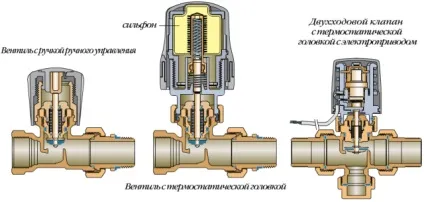

Регулювальні перепускні термостатичні клапани призначені для забезпечення стабільної різниці в тиску між зворотним і подає трубопроводами в системах опалення закритого типу. У разі зменшення теплового навантаження термостатичні радіаторні вентилі закриваються. Це призводить до збільшення перепаду тиску між зворотним і подає трубопроводами.

Використання перепускного клапана дає наступні переваги:

• знижує навантаження на насос;
• захищає котел від іржі;
• запобігає виникненню неприродних для нормальної роботи шумів;
• підвищує температуру робочого середовища в зворотному трубопроводі.

Закривши термостатичні вентиля на радіаторах, ми отримаємо збільшення опору нашої системи опалення (збільшення перепаду тиску між зворотним і подає трубопроводами). Що збільшить навантаження на насос і призведе до появи шумів.

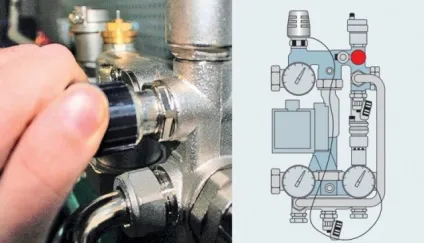

Якщо тиск досягне максимального рівня, який відповідає параметрам перепускного клапана, він відкривається, утворюючи регульований байпас. Також перепускний клапан встановлюється за циркуляційним насосом між зворотним і подає трубопроводами.

Види клапанів для бойлера і байпаса

Щоб розібратися в монтажі і підборі елемента для радіаторів, потрібно спочатку дізнатися, які існують запобіжні перепускні клапани і для виконання якої функції вони призначені.

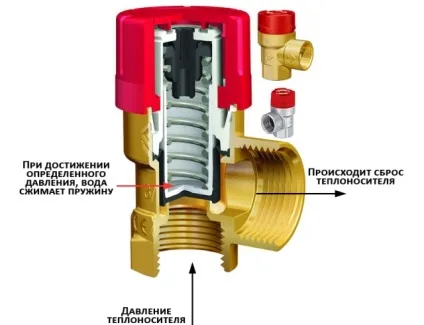

Принцип дії термостатичного запобіжного клапана досить простий і полягає в наступному. На пластикову площа тисне робоче середовище (вода), що забезпечує стиснення пружини і відкриття проходу. Але коли тиск перевищує 20 бар, пластикова площину доходить до штока, який відкриває вихід назовні.

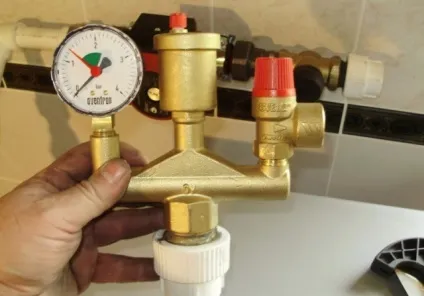

Монтується цей клапан для радіаторів в системах опалення на ємності, рідина в яких знаходиться під високим тиском. Це для прикладу можуть бути електричні бойлери. Встановлювані на електробойлери клапана мають спеціальним отвором для забезпечення локального зливу.

муфтові запобіжники

Вони являють собою механізм, який забезпечений двостороннім різьбленням і розташованої з зовнішньої сторони прокладкою. Пристрій функціонує на базі пружини, що утримує шток. Після прикладення зусилля шток, вдавлюючись, відкриває прохід. Коли зі зворотного боку виникає тиск, блокування забезпечує посилення тиску.

Проводять ці вироби з латуні. Що знаходиться всередині тарілка штока виготовлена ​​з термостійкого пластика, а пружина - з нержавіючої сталі. Механізм працює за рахунок того, що вода під тиском подається на заслінку, яка піднімається, звільняючи шлях потоку. При падінні тиску шток опускається, виключаючи можливість повернення потоку.

триходові клапани

Триходовий клапан в системі опалення необхідний для забезпечення можливості теплоносія охолодитися. Вони можуть мати механізми з ручним керуванням, електроприводом і сервоприводом. Вони мають досить просту конструкцію, що виходять і входять отвори.

Регулювання потоку забезпечується спеціальною заслінкою, яка має вигляд штока або кулі. При обертанні вона орієнтує потік в потрібному напрямку. Такий клапан також відноситься до оберігає арматурі, що монтується на контури з невеликою температурою. Наприклад, в місцях, де до теплої підлоги примикають батареї, що працюють від одного джерела тепла.

Застосовуються в місцях, де потрібно знизити температуру на одній з частин контуру. З його допомогою забезпечується зниження температури теплої підлоги в порівнянні з батареями.

Змішування робочого середовища може здійснюватися як в ручному, так і в автоматичному режимах. Для функціонування клапана в автоматичному режимі необхідно низькотемпературний контур оснастити спеціальними датчиками, інформація з яких буде подаватися на сервопривід. Проводять триходовий клапан з різних матеріалів, але основними для їх виробництва є чавун, сталь.

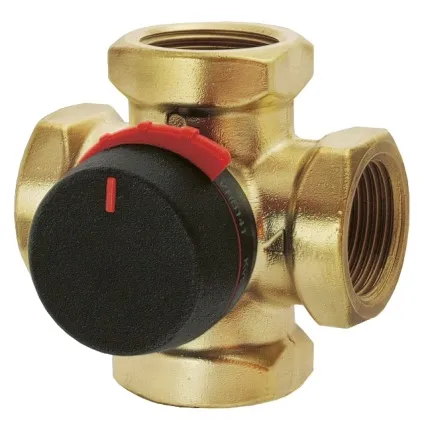

чотириходовий клапан

Вилочний клапан виготовляють найчастіше з бронзи. Він має три отвори, одне з яких вихідна, а два вхідних. Регулюючим елементом у ньому є корозійно-стійкий шток.

При русі в вертикальному напрямку він повністю не перекриває потік води, що робить можливим перерозподілити потоки.
