Кладка цегляної стіни своїми руками - будуємо будинок
Цегляні стіни можуть бути масивними або порожнистими (порожнечі заповнюються теплоізоляційним матеріалом). Товщина масивних внутрішніх стін - півцеглини, один і півтора цегли, зовнішніх - два і два з половиною цегли.
Зовнішні стіни опалювальних приміщень виконуються з пустотілого керамічної цегли одинарного (250X120X65 мм) або утолщенного (250х X120X88 мм) зі штукатуркою зовнішньої поверхні або в поєднанні з керамічним лицьовою цеглою двошаровим або напівсухого пресування (250х Х120Х65, 250X120X88 мм).
Внутрішні стогони, а також зовнішні в неопалюваних приміщеннях виконуються з керамічної і силікатної цегли - одинарного повнотілої (250X120X65 мм) і потовщеного пустотілого (250х Х120Х88 мм). Силікатна цегла не можна застосовувати для стін в умовах підвищеної вологості.
Віконні і дверні отвори перекриваються рядовими або збірними залізобетонними перемичками.
Для внутрішніх робіт застосовують вапняний розчин (1 частина вапна і 3-5 частин піску), для зовнішніх робіт - цементно-вапняний розчин 1 частина цементу М 400, 1 частина вапна, 8 частин піску), цементно-глиняний (1 частина цементу, 1 частина глини, 8 частин пеку).
Цегляна кладка.
Цегляні стіни зводять з цегли, які укладають плиском на шар розчину (ліжко), утворюючи горизонтальний ряд. Між укладається і покладеним цеглою рекомендується залишати вертикальний шов, заповнений розчином, інакше теплоізоляція кладки буде погіршена. Середня товщина горизонтальних швів становить 12, вертикальних - 10 мм, хоча окремі шви можуть бути не менше 8 і не більше 15 мм.
Розчин кладки не повинен містити піщинки крупніше 6 мм. Він укладається в кладку до початку схоплювання. Якщо розчин схопився, його потрібно перемішати з додаванням в'яжучого і води.
Перев'язка швів виконується двома способами: однорядним ланцюговим і багаторядним. У однорядной системі точкових і ложкові ряди чергуються в кожному ряду кладки. Вертикальні поперечні шви перекриваються цеглою розташованого вище ряду на 1/4, поздовжні вертикальні шви - на 1/2 цегли.
Багаторядна (шести рядна) кладка простіше і менш трудомістка, ніж однорядна. Вона дозволяє застосовувати більше цегли в забутовки. Поздовжні вертикальні шви перекриваються через кожні п'ять рядів точкових поруч. Поперечні вертикальні шви в чотирьох ложкових рядах перекриваються ложками кожного суміжного ряду на 1/2 цегли. Шви п'ятого ложкового ряду перекриваються стусани шостого на 1/2 цегли.
Якщо стіну штукатурять, зовнішні шви не слід заповнювати розчином на 1 - 1.5 см від лицьової поверхні, щоб розчин краще тримався на стіні. Якщо стіну не передбачається штукатурити, шви заповнюють розчином урівень із зовнішньою поверхнею і обробляють розшивкою, надаючи шву різну форму.
Кладка стін починається після укладання всіх ізоляційних шарів. Спочатку зміцнюють порядовки з розміченими на них по висоті рядами кладки (на кутах зовнішніх стін і на переломах фасадної лінії), не рідше, ніж через 4-8 м один від одного. Так як порядовки допомагають забезпечити прямолінійність і горизонтальність рядів цегляної кладки, їх необхідно встановлювати дуже ретельно по схилу. При цьому необхідно забезпечити збіг по горизонталі однакових номерів поперечних пазів на всіх встановлюваних порядовках. Порядовки прикріплюються цвяхами довжиною 100-150 мм, які забивають у шви кладки.
Між порядовками туго натягують канат-причалювання на відстані 2-3 мм від стіни. Для підтримки причалки укладають на стіну цегла зі звисом 10-20 мм через 3-4 м.
Цегляну кладку починають з установки маякових цегли, покладених з ретельної вивірки на кутах будинку в верствах рядах. Кладку стін, простінків і стовпів незалежно від системи перев'язки слід починати з укладання точкових рядів, так як вони більш стійкі. Кладку стін кожного поверху слід починати з кута будинку.
Близько робочого місця слід ставити ящик з розчином, який рекомендується наносити на кладку ковшем-лопатою в такій кількості, щоб його вистачило на укладку 4-5 цегли. Розчин розстеляють рівним шаром товщиною 2-2.5 см, відступаючи від краю стіни при кладці під розшивку на 1 см, а при кладці в пустошовку-на 2-3 см. Ширина шару для укладання ложкового ряду-7-9, тичкового-20 см.
Застосовують два способи укладання цегли: в притиск і впритул.
За першим способом розчин притискають кельмою до раніше укладеної цеглини. Черговим цеглою, просуваючи його по розчинної постелі, затискають розчин в шві. Надлишок розчину, вичавлений цеглою на лицьову поверхню стіни, зрізають кельмою.
Для отримання щільної повітронепроникної кладки цегла після укладання на місце осаджують і підправляють постукуванням рукояткою кельми. Уклавши 4-5 цегли, розчин в швах розгладжують розшивкою.
За другим способом цегла, взятий правою рукою, укладають на розчин плазом з невеликим нахилом на відстані близько 10 см від раніше покладеної. При цьому нижнім ребром цегли утворюється валик розчину, який заповнює вертикальний поперечний шов і затискається в ньому до тих пір, поки товщина шва не досягне 10 см. Після цього цегла поправляють і осаджують в розчин сильним натисканням руки.
Розбивку прорізів виробляють тоді, коли кладка підійшла до дверного порога або до підвіконня. За відповідним ряду кладки розмічають крейдою осі отворів і точно по осі укладають заздалегідь зроблений шаблон, за яким виконують 2-3 ряди кладки.
Колодцевая кладка - дві паралельні стіни товщиною 1/2 цегли, розташовані на певній відстані один від одного (в залежності від кліматичних умов). Міцність і жорсткість стін надають вертикальні або поперечні перемички, товщиною зазвичай 1/2 цегли, що викладаються на відстані 0.5-1 м один від одного. Стіни викладають ярусами висотою до 1.2 м і заповнюють бетоном або саманом. Бетон, саман, сухі засипки кладуть шарами (не товще 15 см) і ретельно ущільнюють. Для зменшення опади шлакові засипки через 50 см по висоті можна заливати вапняним або вапняно-цементним розчином. Суху засипку необхідно оберігати від намокання.
Хмарно кладка стін, простінків і стовпів:
а - кладка стін з утворенням кутів і креслень; б - аксонометрія кладки; в - кладка простінків з чвертями; г - кладка стовпів
Зліва. Цегляні стіни з повітряними прошарками:
а - з металевими зв'язками; б - з цегляними зв'язками; 1 повітряні прошарки; 2 металеві зв'язку (сітка скоба); 3 зовнішня «верстка» з точкових цегли.
Справа. Утеплення цегляної стіни;
а - внутрішнє; б - зовнішнє; 1 утеплювач; 2 повітряні прошарки; 3 маяки з розчину; 4 дощата обшивка.

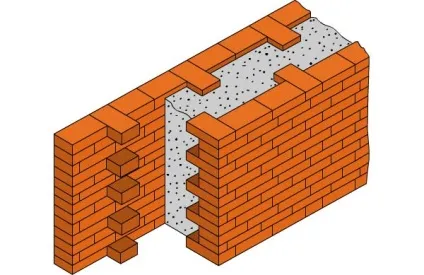

Колодцевая кладка цегляних стін:
а -з горизонтальними діафрагмами; з цементно-піщаного розчину; б-то ж з точкових цегли, розташованих у шаховому порядку; в Що ж розташованих в одній площині; г - аксонометрія кладки.
Кладка з горизонтальними діафрагмами
Дві паралельні стіни товщиною 1/2 цегли, пов'язані через кожні п'ять поруч кладки горизонтальними точкових рядами. Останні можна замінити прутами арматури товщиною 6 мм, які укладають через 50 см довжини стіни. Кінці прутків загинають під прямим кутом. Довжина прутків повинна бути такою, щоб у кладці вони були на глибині 8-10 см.
При використанні такої кладки спочатку викладають дві стінки на висоту п'яти рядів. Потім простір між ними засипають сухими наповнювачами або заливають «теплим» бетоном шарами товщиною 15 см і ретельно ущільнюють. Останній шар вирівнюють на рівні кладки.
Якщо діафрагми цегляні, цілі цеглини кладуть на розчин з нижньої у верхній сторін, забезпечуючи їх міцне зв'язування. Щоб прутки захистити від корозії, в засипці проти місць, де вони укладаються, кельмою вибирають борозни завглибшки і шириною 3 4 см. Такий же ширини борозни (довжиною 5-6 см) вибирають і біля стін. Їх заповнюють розчином (цементним 1: 4 або 1: 5) на таку висоту, щоб укладається арматура топиться в ньому на половину товщини або повністю.
Після виведення першого ряду прутки зверху накривають шаром розчину такої ж товщини. Потім кладуть ще п'ять рядів, засипають заповнювач або заливають розчин, укладають прутки і т. Д. По ходу кладки через кожні два ряди порожнечі заповнюють «теплим» бетоном на легких заповнювачах. Випущені стусани цегли (див. Рис) також міцно пов'язують бетоном. Така кладка знижує вартість стін на 25-30% і зменшує потребу в цеглі. Полегшена кладка допустима при зведенні будинків не вище двох поверхів.
Стіни з дрібних газо силікатних блоків. Перспективним напрямком в малоповерховому житловому будівництві є застосування при зведенні зовнішніх і внутрішніх стін, а також перегородок ефективного матеріалу - дрібних газосилікатних блоків.
З огляду на несучу здатність матеріалу, висота зведених будинків не повинна перевищувати двох поверхів. Зовнішня стіна з дрібних газосилікатних блоків товщиною 30 см по теплотехнічних характеристиках відповідає стіні товщиною 64 см з цегли. Для захисту газосиликата від косого дощу стіни обкладають силікатною цеглою в півцеглини і влаштовують скатні дахи зі збільшеним звисом покрівлі. Вартість зведення зовнішніх стін подібної конструкції в порівнянні з цегляними при індивідуальному будівництві нижче на 23%, трудомісткість - на 33%.
Кріплення облицювання до стін слід проводити через 6-8 рядів кладки облицювальної цегли металевими сітками або штирями зі смугової або круглої сталі. Майданчик опори несучих перемичок повинна бути не менше 250 мм, що не несуть - 125 мм.
При тому, що спирається несучих перемичок на простінки з газосилікатних блоків під опори перемичок укладають арматурні сітки зі стрижнів діаметром 4 мм.
Стіни з газосилікатних - блоків повинні мати гідроізоляцію в місцях їх примикання до цоколя статі першого поверху і підвалу. У місцях обпирання панелей слід укладати металеві сітки.
Сполучення зовнішніх стін і примикання внутрішніх стін до зовнішніх армується металевими сітками. Кроквяні ноги кріпляться до плит покриття скруткой з дроту пли скручування приварюється до заздалегідь встановленим на плитах покриття закладних деталей. Кріплення скручування до плит проводиться до зведення стін вище позначки укладання плит.
Перемички. По ширині отвору до 2 м влаштовують рядові перемички. Для цього встановлюють дерев'яну опалубку, що зберігає форму до придбання розчином необхідної міцності. Потім роблять рядову перемичку - складений на міцному розчині пояс кладки висотою не менше п'яти рядів цегли. Внизу перемички в шарі цементного розчину товщиною 3 см укладають арматуру по два прута на кожен цегла в товщині стіни. Кінці арматури закладають на 25-40 см в обидві сторони від отвору і загинають вгору.
При ширині отвору до 1.75 м застосовують залізобетонні збірні перемички перетином 65X120 мм, при ширині до 2.5 м-140X120 мм. Якщо перемичка несе навантаження від перекриття, крайню з внутрішньої сторони балку виконують перетином 220X120 мм.
