Калібр - інструмент зі специфічною завданням

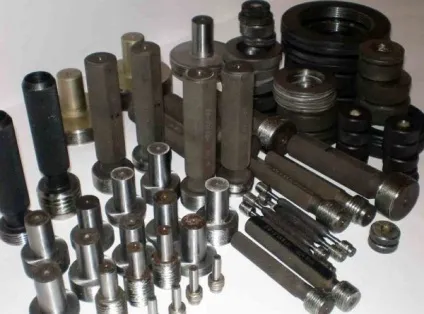

Калібр - безшкальний інструмент, призначення якого - контролювати розміри, форми і взаємне розташування поверхні деталей. Існує думка, що дане пристосування необхідно тільки контролерам технічних відділів, але це невірно.

Різьбові калібри - класифікація

Багато виробників за допомогою даного інструменту займаються сортуванням деталей. Це стосується і автомобілів, і будівництва будівель. Часом багато господарів, ремонтуючи своє житло, також намагаються купувати тільки якісні елементи і деталі. Калібр відрізняється простотою конструкції. Їм завжди можна швидко здійснити за короткий проміжок часу комплексний контроль виробів найскладнішої форми. Є й невеликі недоліки: низька універсальність і відсутність можливості визначати існуючі відхилення розмірів на деталях або елементах. Складається стандартний калібр з контрольної і основної площин.

З огляду на різного використання даних інструментів, їх можна поділити на кілька видів. Різьбові калібри робочі, вони призначені тільки контролювати розміри і форми на початковій стадії виготовлення деталей. Другий вид - прийомні, такі використовують замовники продукції, щоб самостійно визначити якість деталей. І третій вид - контрольні, з їх допомогою контролюється процес виготовлення елементів, і перевіряються поставлені деталі. Залежно від призначення, дане пристосування виготовляється виробниками також у вигляді декількох варіантів.

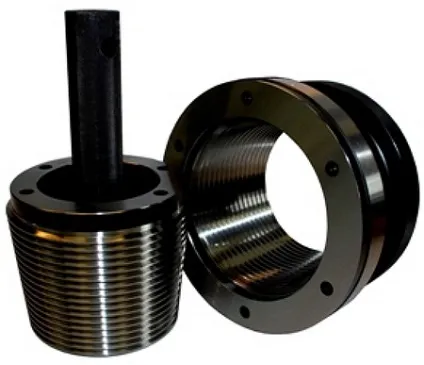

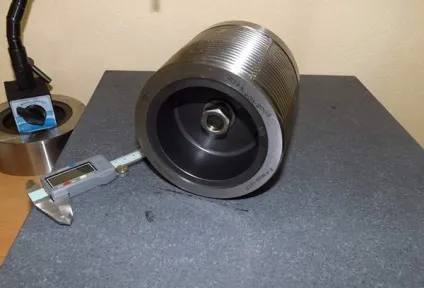

Якщо необхідні калібри для зовнішньої різьби, то потрібно скористатися конусними різьбовими калібрами-кільцями, контрольними конусними різьбовими калібрами-пробками для різьбових конусних кілець, конусними гладкими калібрами-кільцями або ж контрольними конусними пробками для гладких конусних кілець. Для внутрішньої різьби необхідно скористатися різьбовими або гладкими конусними калібрами-пробками. Кожен вид даного інструменту виготовляється за певною схемою. Конструктори враховують точне місце розташування кожної площині, виміряється кожен кут, довжина поверхні і діаметр.

Калібр-кільце різьбове і пробка - особливості інструменту

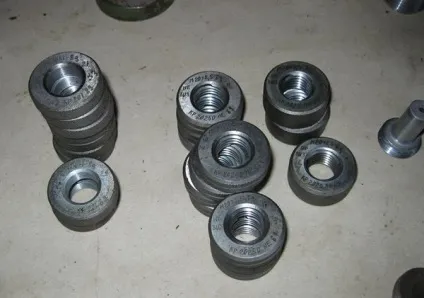

Калібр-кільце різьбове представлено, як правило, кількома типами. Це можуть бути різьбові прохідні нерегульовані і контрольні інструменти. Різьбовими прохідними нерегульованими пристосуваннями можна контролювати найбільші середні діаметри елементів. У той же час вони добре підійдуть і для великих внутрішніх діаметрів зовнішньої різьби. Сам же зовнішній діаметр проконтролювати не вийде. Перевірочна робота полягає у вільному нагвинчуванні даного інструменту на контрольовану різьблення.

Якщо він буде легко згвинчуватися з різьблення, значить, середній діаметр різьби не набагато більше заданого певного розміру.

І в той же час він дозволяє провести контроль найменшого зовнішнього діаметра калібру-кільця. Інструмент в роботі необхідно закручувати в контрольовані кільця. Причому весь процес повинен проходити вільно. Якщо він буде згвинчуватися легко і вільно з досліджуваного пристосування, значить, що перевірявся середній діаметр - не менше встановленого певного розміру.

Електроінструмент калібр і додаткові класифікації

Крім основної класифікації є і інша. У ній дані пристосування бувають граничними і нормальними. Граничними калібрами користуються там, де потрібно не тільки надійне, але і міцне з'єднання деталей. За допомогою таких калібрів можна дізнатися чи відповідає розмір на контрольованій деталі допустимим межам або ж він набагато перевершує. Під нормальними калібрами розуміються особливо точні шаблони. Зазвичай їх використовують тоді, коли потрібно провести контроль над складними елементами і профілями.

Можна розглядати і ще одну класифікацію, обумовлену недавніми розробками, які дали світові калібри з електричним приводом, причому з'явилися вони дійсно не так давно. В основному, їх використовують на великих підприємствах, де потрібно швидко і якісно проконтролювати велику кількість деталей. До кінців інструменту встановлюються електропроводів і механізм, який проводить вгвинчування сам. Має електроінструмент калібр і спеціальний регулятор, який сам знімає показники, порівнює отримані розміри з допустимими. При користуванні даним інструментом треба бути обізнаним з інструкцією.

Використовуємо калібр - інструмент для кожного

Часто при проведенні контрольних робіт необхідно використовувати відразу два види калібрів. Це і калібри-пробки, і калібри-кільця. Такий двосторонній контроль необхідний. Основна робота проводиться кільцями, але вони можуть зміщуватися, різьблення може сточуватися, і їх потрібно перевіряти відразу пробками. Спочатку угвинчується на перевіряється деталь калібр-кільце. Далі на нього угвинчується калібр-пробка. Коли обидва пристосування знімаються, важливо звернути увагу на те, щоб контрольні площині збігалися. Іноді допускаються невеликі відхилення, якщо від деталей не потрібно жорсткої точності.

Якщо необхідно провести точний контроль, то потрібно скористатися різьбовими конусними калібрами. Зазвичай при їх свинчивании торець виробів повинен точно збігатися з контрольною площиною. В даному випадку відхилення може перевищувати 1,5 мм як в мінус, так і в плюс (тобто більше або менше). Бувають роботи, де не допускаються ніякі відхилення, і контрольна площину повинна збігатися повністю. Точність - атрибут відповідальних виробництв, а якщо нам потрібен побутовий рівень вимірювань, наприклад, для власного ремонту, то можна створити калібр своїми руками. Щоб його зробити, потрібно листова сталь, товщина якої близько 2 мм.

Спочатку виконується розмітка, по ній за допомогою ножівки випилюється заготівка. Потім слід вирізати кутові прорізи, тут же їх необхідно обробити напилком. Щоб перевірити точність, треба вирізати з картону трикутники, вони повинні повністю відповідати прорізах майбутнього інструменту. Далі трикутники потрібно вставити в прорізи і уважно розглянути їх на просвіт. Якщо все зроблено правильно, то видно будуть тільки тонкі смужки видимого світла не тільки між основними стінками, але і по бічних сторонах трикутників. Часу на виготовлення піде зовсім небагато, а зручний інструмент буде завжди під рукою.
