Кабельний тепла підлога розрахунок, укладання в стяжку своїми руками

Системи теплих підлог дозволяють отримати додатковий обігрів приміщення і рівномірно розподілити його. Встановлюють їх найчастіше під різні підлогові покриття. Останнім часом, електричні теплі підлоги стали більш затребувані, в порівнянні з водяними. Пояснюється це численними перевагами електричних підлог. Можна виділити два основних види таких систем: кабельний тепла підлога і плівковий. Перший варіант є більш довговічним і має свої конструктивні особливості. Перед установкою такої системи бажано ознайомитися з усіма характеристиками кабельного статі.

Типи кабельного статі

Типи кабелів використовуваних в нагрівальних матах

Найбільшу частину конструкції кабельного статі займає нагрівальний кабель. Є кілька різновидів цієї системи, в залежності від типу кабелю. Виділяють наступні види кабельного теплої підлоги:

саморегулюючий;
Резистивний одножильний;
Резистивний двожильний.

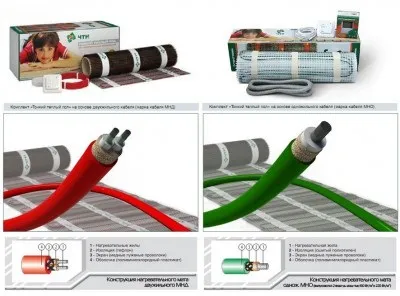

Останній варіант має в своїй системі дві жили - нагрівальну і живить. Така конструктивна особливість створює переваги перед одножильним варіантом статі:

Відсутня необхідність повернення однієї жили до терморегулятора;
Більш низький рівень електромагнітного випромінювання.

Оскільки, в одножильний кабельної системі досить висока випромінювання, такі теплі підлоги рекомендується використовувати в відвідуваних або нежитлових приміщеннях. Двохжильна система відрізняється більш високою вартістю, але повністю безпечна.

Головним недоліком будь-резистивної системи є перегрів ділянок, де відбувається порушення контакту стяжки і кабелю. Цей недолік відсутній у саморегулюючих кабельних систем. Структура кабелю в такій системі складніша. Вона дозволяє збільшувати опір кабелю на ділянках, де підвищується температура. Протікає через ділянку струм зменшується, що виключає вихід з ладу всієї системи.

Конструкція кабельного теплої підлоги

Кабельні підлоги надходять у продаж в двох видах конструкції:

Секції мають велику товщину і вимагають більше часу на установку. Укладаються вони під цементну стяжку. Це істотно збільшує підйом рівня підлоги.

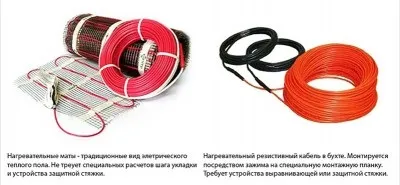

Два види кабельних систем: нагрівальні мати і кабель в бухті

Якщо в зведенні стяжки немає необхідності, найкращим варіантом будуть нагрівальні мати. Вони мають меншу товщину і можуть монтуватися в шар плиткового клею. Укладання їх проходить значно швидше.

Розрахунок необхідної потужності електричної теплої підлоги

Розрахунки необхідної потужності кабельного статі для конкретного приміщення виробляються з урахуванням наявності опалювальної системи. При тому що теплі підлоги є тільки допоміжною системою опалення, то для обігріву 1 м2 буде потрібно 100-140 Вт. Якщо кабельний підлогу - це єдиний спосіб опалення приміщення, то його потужність повинна бути не менше 150 Вт на м2.

Щоб зробити підсумковий підрахунок, треба площу, необхідну для обігріву помножити на задану потужність. При цьому в площа обігріву не треба включати місця, займані предметами меблів.

Площа укладання - площа приміщення за мінусом площі займаної меблями або іншими побутовими предметами

Для того щоб знизити необхідну витрату потужності, треба провести якісну теплоізоляцію підлоги.

Установка кабельної системи

Установка електричної системи теплої підлоги кабельного виду проходить в кілька етапів. Кожен з них треба проводити відповідно до рекомендацій фахівців і не порушувати порядок робіт.

Етапи робіт по установці:

Складання плану;
Підготовка підстави;
Установка нагрівального контуру;
Установка термостата і датчиків температури;
Перевірка працездатності системи;
Фінішна заливка.

складання плану

Перед початком монтажу, треба ретельно продумати розташування кабельного теплої підлоги, і підготувати план. Необхідно на папері позначити, де будуть знаходитися предмети меблів або побутові прилади. У тих місцях, де вони розташовуються встановлювати електричний контур не можна, так як він не переносить великих навантажень. Вільні від важких предметів місця можна заповнювати системою.

На малюнку схема планування кабелю для ванної кімнати. Схема малюється з дотриманням масштабу, кроку укладання і радіусів вигинів кабелю

Слід враховувати, що після установки теплої підлоги відсутня можливість робити перестановку меблів і міняти планування приміщення.

підготовка підстави

Монтаж будь-якого виду теплої підлоги має на увазі в першу чергу підготовку підстави. Для кабельного теплої підлоги необхідно підготувати основу підлоги наступним чином:

Демонтувати старе покриття для підлоги і звільнити доступ до плити перекриття;
При наявності тріщин, розміром більше міліметра, їх необхідно розширити, за допомогою перфоратора до сантиметра;
Все пухкі і виступаючі частини бетону, треба збити і зрівняти;
Очистити поверхню від сміття, підстава змочити водою;
Розширені тріщини, відколи й інші отвори закласти бетоном;
Якщо поверхня плити має сильні нерівності, її вирівнюють, за допомогою наливних підлог;
Після висихання вирівнюючого стягування, її необхідно просочити рідкої гідроізоляцією.

Після проведення підготовчих робіт, треба укласти утеплювач. Це можуть бути плити пінополістиролу. Поверх нього настилають алюмінієву фольгу, як відбивач тепла. Можна використовувати тільки екранує теплоізоляцію, наприклад, «Пенофол».

Установка нагрівального контуру

Після установки теплоізоляції здійснюється складання і монтаж нагрівального контуру. Виконується вона в такій послідовності:

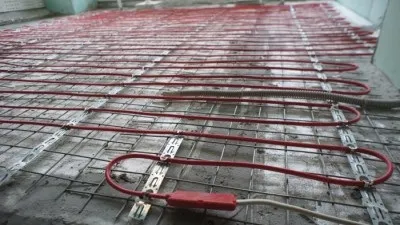

На фольгированную частина теплоізоляції треба встановити рейки - це можуть бути полімерні смужки з засувками для фіксації кабелю. Установка повинна проводитися перпендикулярно стіні, на якій буде розташовуватися блок управління системою. Укладання починається на відстані 20 см від стіни, а кінці рейок повинні не доходити до інших стін на 5 см;
Монтаж кабелю починається від точки, де буде розміщуватися блок. Укладання повинна мати вигляд «змійки», крок загину кабелю відповідає 10-15 см.

Установка термостата і датчика температури

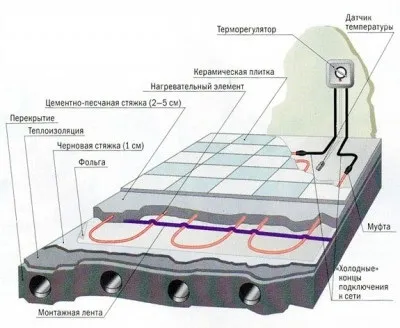

Схема кабельної системи теплої підлоги включає в себе, крім самого кабелю такі елементи:

Після того як виконані роботи з укладання кабелю, необхідно перейти до установки цих елементів.

Установка датчиків відбувається між витками кабелю. Проводи повинні виводитися до плінтусів, а після цього до блоку. Скільки буде потрібно датчиків, і який крок їх розташування - визначає виробник, що буде зазначено в інструкції.

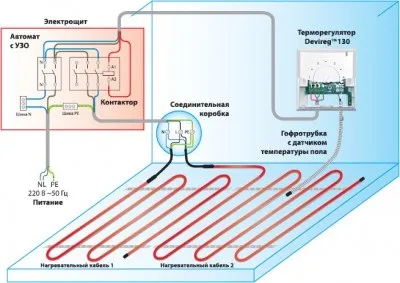

Один з варіантів електричної схеми підключення всіх елементів теплої підлоги: кабель, терморегулятор, датчик температури (розташовується на відстані 50 см від стіни)

Термостат треба розташувати на відстані не менше 30 см від підлоги. Для зручності можна монтувати його на рівні очей. Для його установки в стіні треба вирізати отвір, стандартне для підрозетника. В отвір встановити коробку, а в неї підвести електроживлення і дроти від датчиків температури, а також сам кабель.

Важливо, врахувати, що електроживлення треба підводити від центрального запобіжника квартири. Підключення від звичайної розетки може привести до перевантаження електропроводки і виникнення пожежонебезпечної ситуації.

Підключення здійснюється послідовно. Провід датчиків підключають до своїх гнізд, а кабель - до окремого. Найкраще, щоб даними роботами займався фахівець. При відсутності знань і досвіду роботи з електричними з'єднаннями можна не тільки пошкодити всю систему, але і завдати шкоди своєму здоров'ю.

Перевірка працездатності системи

Після установки всіх елементів, треба перевірити працездатність системи. Тестером можна перевірити опір. Показник не повинен відхилятися більш ніж на 10% від заявлених даних у паспорті до пристрою.

Якщо опір відповідає нормі, можна починати завершальний етап.

фінішна заливка

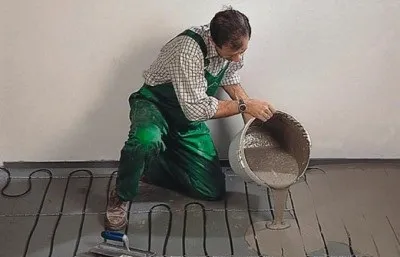

Після установки і фіксації кабелю і всіх датчиків, необхідно виконати стяжку. Товщина її повинна становити близько 5-6 см. Заливка здійснюється від стіни, протилежної входу в приміщення. Слід пам'ятати, що при вирівнюванні стяжки можна використовувати голчасті валики, які можуть пошкодити систему.

За часом на висихання стяжки треба відвести близько 3-4 тижнів. Після цього можна підключити всі кабелі, електричні дроти системи. Потім можна встановлювати вбрання підлогове покриття.

Монтаж нагрівальних матів

Нагрівальні мати мають велику перевагу, оскільки їх монтаж займає менше часу. Мати досить розстелити на обраних ділянках статі. Кабель розташовується на сітці вже з заданим кроком. Дуже часто нижня поверхня матів - самоклеящаяся.

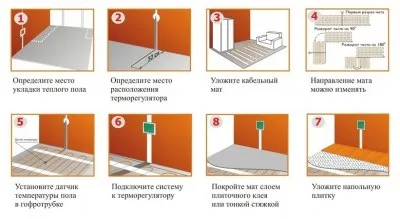

Покрокова технологія монтажу нагрівальних матів

Для монтажу нагрівальних матів немає необхідності встановлювати цементну стяжку великої товщини. Їх можна встановлювати під плитку - в шар плиткового клею. Або використовувати самонівелюються суміші для заливки. Підключення системи можливе після висихання заливки або клею.

Єдина складність при укладанні може виникнути в приміщеннях зі складною конфігурацією. У таких випадках установка окремого кабелю набагато зручніше.

Поєднання кабельного теплої підлоги з покриттями

Найбільш часто, електричний кабельний тепла підлога використовують для укладання під керамічну плитку, але також його можна встановлювати під наступні види підлогових покриттів:

Плитка може підбиратися і встановлюватися будь-яка. А при поєднанні з іншими покриттями, треба передбачати спеціальні шари утеплення або вибирати покриття з маркуванням, що вказує на можливість поєднання з системами теплих підлог.

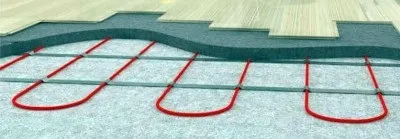

Кабельний тепла підлога можна укладати практично під будь-яке підлогове покриття

Резистивний кабельний підлогу не слід накривати килимами. Саморегулюючий варіант електричного статі цей недолік не має.

висновок

При дотриманні всіх правил монтажу кабельного статі, можна досягти бажаного результату. Тепла підлога зможе з легкістю замінити основну систему опалення. При цьому повітря в приміщенні буде прогріватися рівномірно, а рівень його вологості залишиться в нормі.
