Кабель для теплої підлоги - як вибрати і укласти своїми руками

Електрична тепла підлога може стати не просто додатковим джерелом тепла, його можна використовувати як основний тип опалення. Він щодо економічний, досить простий в монтажі. Однак перш ніж починати його монтаж, необхідно розібратися, який кабель для теплої підлоги краще вибрати. Від цього часто залежить ефективність всієї системи.

Класифікація кабелів

Вироби можна класифікувати так:

Резистивний одножильний. Тут тепловіддача однакова практично по всій довжині. Недоліком такого кабелю може стати локальний перегрів деяких ділянок підлогового покриття. Що стосується монтажу, то тут потрібно стежити за тим, щоб обидва кінці перебували в одній точці.
Резистивний двожильний. Тут одна жила служить для утворення тепла, а друга - для проведення електричного струму. Під час монтажу такого виробу не обов'язково монтувати два кінця кабелю в одній точці. Ще однією перевагою такого матеріалу є те, що двожильний кабель має в своєму складі поворотну жилу, а також додатково покритий шаром ізоляції, що робить його більш безпечним для застосування.

Головна відмінність одножильного кабелю від двожильного в тому, що кінець першого доведеться повертати до терморегулятора

Саморегулюючий. Це виріб здатний самостійно регулювати свою потужність, залежно від того, знизилася або підвищилася температура в приміщенні. Крім того, представлений продукт дуже добре захищений від механічного, хімічного або електричного пошкодження. Тобто підлогу повністю захищений від можливості перегріву. Пристрій його досить просте: дві жили, які проводять струм, розміщені паралельно один одному. Також всередині кабелю є напівпровідникова матриця, яка є нагрівальним елементом. Вся конструкція обтягнута сталевий опліткою і зовнішньої ізолюючою оболонкою.

Є ще деякі особливості. Наприклад, резистивний одножильний або двожильний нагрівальний елемент має гарну потужністю і пластичністю, що дозволяє використовувати його в приміщеннях складної конструкції. Що стосується саморегульованого дроти, то він вважається більш дорогим, потужним і більш економічним. Крім того, він дуже надійний і прослужить тривалий час.

Як правильно вибрати нагрівальний кабель для теплої підлоги?

Для того щоб зробити правильний вибір, необхідно враховувати такі умови:

Вартість виробу. Дешевий провід може швидко вийти з ладу, так що не має необхідних якісними параметрами. Тому краще купити більш дорогий кабель, який прослужить довше.
Вартість монтажу. У випадку з резистивним, майстру доведеться додатково купувати регулятор температури, чого не вимагає саморегулюючий провід. Тобто представлений кабель краще застосовувати для невеликих приміщень, де регулятор не дуже потрібен. Провід резистивного типу краще підійде для великих кімнат.
Галузь застосування. Якщо на підлогу в кімнаті буде укладатися килимок, то краще застосувати саморегулюючий провід, так як він не допустить локального перегріву.

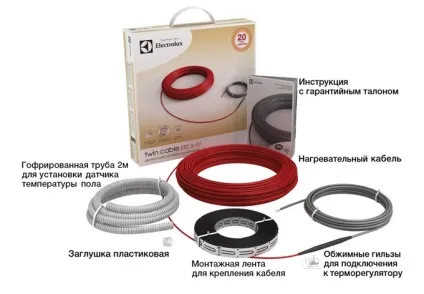

Комплектація теплої підлоги Electrolux Twin Cable

Функціональність теплої підлоги. Перш ніж вибрати нагрівальний кабель для теплої підлоги, необхідно розібратися з тим, які функції він буде виконувати. Наприклад, якщо в приміщенні буде облаштований тепла підлога прямої дії, то тут краще застосувати резистивний двожильний або одножильний кабель, або ж теплової мат. Укладаються такі вироби в тонкому шарі стяжки безпосередньо перед монтажем підлогового покриття. Такий монтаж дозволяє швидко прогріти поверхню підлоги до 27 градусів за короткий час. Якщо тепла підлога буде виконувати функції акумуляції тепла, то тут краще укладати саморегулюючий або двожильний резистивний кабель. Справа в тому, що система в цьому випадку повинна буде прогріти досить великий по товщині шар бетону (5-15 см).

Як видно, вибір кабелю супроводжується великою кількістю нюансів, які не можна не враховувати. В іншому випадку домогтися адекватної роботи теплої підлоги буде складно.

Вимоги до кабелю, що гріє

Якщо спиратися на державні стандарти, то важливо не забувати про такі загальні вимоги до нагріває кабелю:

Якщо система теплої підлоги буде використовуватися в квартирі, то вона повинна бути додатковим, а не основним, джерелом обігріву.
У дерев'яних будинках з підставою з деревини потрібно монтувати такий провід, потужність якого не буде перевищувати 2 кВт.
Для підігріву пандусів або сходів, розташованих зовні приміщення, використовується провід, номінальна потужність якого становить 4 кВт.

Монтаж нагрівального кабелю для теплої підлоги повинен виконуватися в суворій відповідності з інструкцією виробника

Для облаштування одного контуру необхідно використовувати безперервний відрізок кабелю. Бажано в одній кімнаті монтувати один контур, якщо її площа не перевищує 25 м2.

Перехід дроти з одного приміщення в інше не допускається. В області переходу він може просто переломаться.

Для укладання вироби необхідно використовувати тільки ті запчастини та аксесуари, які продаються з ним в комплекті.

Правила укладання кабелю теплої підлоги

Найчастіше гріє провід укладається за схемою «змійка». В цьому випадку необхідно дотримуватися такі вимоги:

Не можна допуску освіти петель в кабелі. Перетинатися окремі ділянки не повинні.
Відстань між системою нагріву і металевими конструкціями складає 5 см, системою і дерев'яними конструкціями - 3 см. Максимальним є відстань від теплої підлоги до інших джерел тепла - півметра.
Важливо дотримуватися крок укладання, який становить 6-10 зовнішніх діаметрів проводу.
Вся та частина кабелю, яка є гарячою, повинна знаходитися в однорідному ізоляційному матеріалі.
Крок кабеля для облаштування підлоги прямої дії становить 10 см. Якщо укладання буде розташовуватися всередині стяжки - то 20 см.

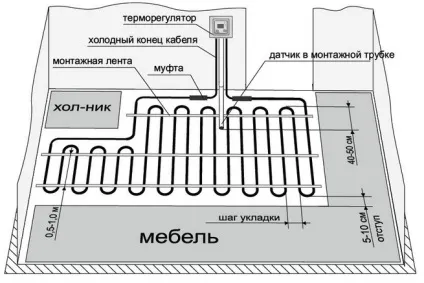

Схема укладання та підключення кабельного теплої підлоги

Для підключення кабелю застосовується терморегулятор. Тобто безпосередньо до мережі приєднувати його не можна (є деякі винятки в разі саморегульованого кабелю).
Розміщується терморегулятор на висоті 50-150 см від підлоги.
Обов'язковим елементом систем електричного нагріву вважається датчик температури. який повинен бути розміщений на відстані півметра від стіни. Для його підключення використовується мідний дріт.
Скручування в системі не допускаються. З'єднання кабелів виробляються тільки за допомогою спеціальних клем в розподільних коробках.
На системі повинні бути встановлені захисні автомати, які не допустять стрибків напруги.
Самостійно монтувати провід обігріву можна. Тут повинен працювати тільки висококваліфікований майстер, який має відповідний дозвіл.

Покроковий план монтажу

Отже, монтаж кабелю, що гріє складається з декількох етапів:

Підготовка підстави. На чорновому підлозі повинна бути залита цементно-піщана стяжка. товщина якої становить не менше 3 см. Для прокладки проводу, що з'єднує терморегулятор з системою, доведеться проштробити канал, діаметр якого становить 2 см.
Монтаж теплоотражающей підкладки.
Укладання арматурної сітки, до якої буде кріпитися кабель. Якщо цей етап буде опущений, то кріпити провід потрібно буде на монтажній стрічці. Не можна забувати, що виріб не вкладається під меблі.

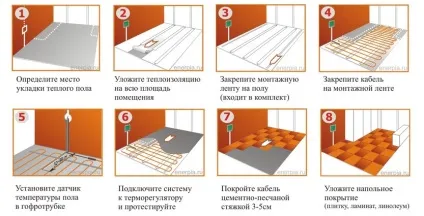

Покрокова технологія кабельного теплої підлоги

Укладання проводу.

Монтаж теплодатчіка. Він міститься в спеціальну гофровану трубку і укладається в заздалегідь виконану штробі.

Заливка цементної стяжки. Вона повинна мати невелику товщину, всього 4 см. Після того, як термічний кабель буде приховано під розчином, необхідно провести перевірку його працездатності: омічний опір і опір ізоляції. Укладання підлогового покриття можна здійснювати тільки після того, як розчин добре висохне - не раніше, ніж через місяць.
