Кабель АСБ технічні та експлуатаційні характеристики
На сучасному ринку електромонтажної провідникової продукції кабель АСБ займає вагоме місце. Така обставина зумовлено тим, що пристрій оснащений надійним захистом. Тому успішна експлуатація кабелю АСБ здійснюється в умовах, перед якими пасують інші провідники. Уникати слід тільки надмірних розтягуючих навантажень, через які послаблюються захисно-ізоляційні покриття.
Що ховається за маркуванням
Кабель АСБ має досить лаконічну маркування. Розшифровується вона так:
- А - струмопровідний сердечник з алюмінію;
- З - наявність свинцевої захисту;
- Б - додаткова броньовані захист зі сталевих стрічок.
Крім основних буквених символів в маркуванні можуть використовуватись додаткові позначення. Наприклад, існують різновиди провідника під марками АСБл, АСБ2л. Такі пристрої оснащені подушкою під броню з бітумної стрічки. Поява цифри 2 конкретизує інформацію про подвійний стрічці, використовуваної в подушці.
У різних комбінаціях абревіатур може бути присутнім буква «Ц». Таке маркування означає кабелі для прокладки по трасах, які мають необмежену різниця рівнів.
За кількістю струмопровідних жил кабель АСБ підрозділяється на 2 варіанти. Ці особливості зафіксовані в маркуванні. Одножильний провідник позначений «(ож)», багатожильний - «(мж)».

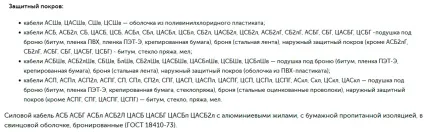

Силові кабелі мають численні варіанти втілення конструктивних або експлуатаційних властивостей. Відмінності позначаються шляхом додавання до основної маркування АСБ додаткового літерного або цифрового коду.
конструктивні відмінності

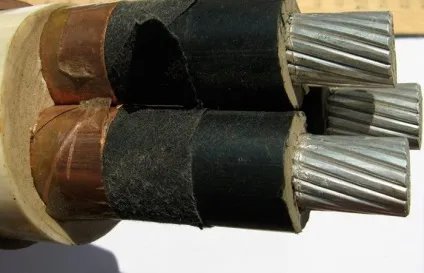

Стабільно ефективні робочі показники кабелю АСБ обумовлюються конструктивними особливостями. До складу продукту входять:- струмопровідний модуль з алюмінію (має круглу або секторну форму, буває однодротяна або багатодротяна);
- ізоляція окремих жив, загальна поясна ізоляція - виготовлені з кабельного паперу, яка просочується матеріалом вязкостной або нестекающая консистенції;
- зашита силового елемента (спресована свинцева трубка);
- подушка - являє собою шар бітуму, крепірованной паперу, поліетилентерефталатних стрічок, якими покривається оболонка свинцевою трубочки;
- броня з шару сталевих стрічок;
- зовнішній шар - виготовляється зі скловолокна і бітуму, що забезпечує додаткову міцність.
Така багатошарова конструкція ускладнює загальна вага кабелю. Вона ж забезпечує стійкість провідника перед механічними пошкодженнями або корозійної агресією.
Секторная форма струмопровідних жил істотно зменшує габарити вироби. Такі зменшення особливо помітні при зіставленні з кабелями, токонесущей основу яких складають дроти круглої форми.
Основні експлуатаційно-технічні параметри

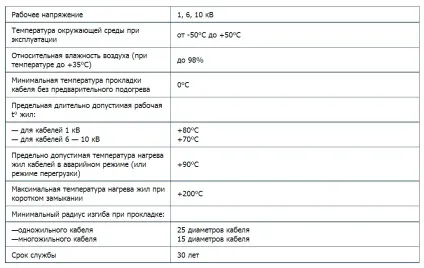

На процес підбору використовуваного продукту впливає облік важливих характеристик. Головні експлуатаційно-технічні параметри представлені у зведеній таблиці.
Часто цікавить питання, яке опір кабелю АСБ. Воно відрізняється за параметрами активності і індуктивності, залежить від кількості струмопровідних ниток, їх перетину. Наприклад, активний опір АСБ-3х50-10 становить 0,641 Ом / км, а індуктивний дорівнює показнику 0,090 Ом / км.
До ще одним важливим параметрам відносяться маса кабелю і його зовнішній діаметр. Ці показники можуть відігравати важливу роль при інженерних розрахунках з облаштування електричних монтажних систем.
Аналіз основних технічних властивостей вироби дозволяє назвати його універсальним. Продукт не боїться екстремальних температур навколишнього середовища, витримує високий поріг вологості. Гарантійний термін експлуатації визначається показником 5 років. Питома вага кабелю залежить від кількості струмопровідних волокон, діаметра їх перетину. Для точних розрахунків повної маси використовуваного кабелю необхідно включати передбачувану будівельну довжину.
Сфери застосування, умови монтажу
Силовий кабель АСБ призначений для застосування в стаціонарних мережах. Допустима частота струму - 50 Гц, номінальна напруга - 1-10 кВ. Завдяки провіднику здійснюється передача і подальший розподіл електроенергії.
Високі технічні характеристики дозволяють укладати кабель у відкритому грунті або траншеях. Грунт з низькою і середньою корозійної активністю абсолютно не страшна маркам АСБ, АСБл. Підвищеної корозійної агресії краще протистоїть АСБ2л. Інші марки провідника (наприклад, АСБГ) призначаються для монтажу в тунелях або приміщеннях за умови відсутності значних розтягуючих зусиль.
Силовий броньований кабель вживається також в мережах постійного струму. Необхідно зберігати одна важлива умова. Напруга постійного струму повинно бути більше в 2,5 рази в порівнянні з номінальним значенням змінної напруги.
Головною умовою прокладки АСБ стає повна відсутність блукаючих струмів. Перед цим різновидом спрямованого руху носіїв електрозарядов більш стійка модифікація АСБ2л.
Допускається прокладка продукту при температурі навколишнього середовища не менше 0 ° C. При більш низьких температурах потрібно попереднє нагрівання. При мінусових температурах така процедура стає обов'язковою.
