Любителі астрономії і багато обивателі, часто отримують задоволення, просто спостерігаючи зоряне небо в бінокль. Феєрична картина неба, з великим полем зору видима обома очима, іноді просто заворожує.

На жаль з різних причин (чи то впустивши, то чи отримавши б.у. екземпляр) це задоволення може зіпсуватися.

Спробую описати повну покрокову процедуру юстирування бінокля забезпеченими спеціальними гвинтами.

1. Спочатку визначаємо форму вихідних зіниць бінокля .Якщо один з них відрізняється від кола, або в ньому видно несиметрична форма призми (взагалі-то квадрат призми видно бути не повинен, але економія фірм виробників часом ігнорують всі норми) то саме цю Половіков бінокля ми і будемо чіпати. У разі, коли видимих ​​дефектів не виявлено, то вважаємо щодо справним приладдям і робимо все покроково, вибравши будь-яку половинку для юстування. Якщо немає, то крок №4 можна пропустити.

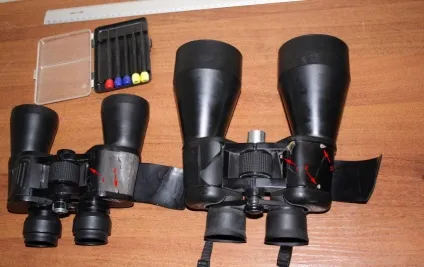

2. Озброюємося ножем, і розкриваємо гумову накладку, обережно відриваючи від клею. Робити це треба акуратно. так як гумка може порватися. Починаємо з внутрішнього шва верхній поверхні.
3. Визначаємо межзрачковое відстань своїх очей, і на яку розсовуємо бінокль. На значення шкали бінокля не дивлячись, визначаємо лінійкою або досвідченим шляхом. Тільки тоді буде задовільний результат.
4. Якщо бінокль тільки злегка «косить» і забезпечений фіксують гвинтами (3) труб об'єктивів, (на малих приладах їх може і не бути) пробуємо злегка їх віджати або навпаки затиснути. Можливо цієї процедури буде достатньо, (призми чіпати справу останні) і зображення суміститься. Можна спробувати поміняти місцями труби з об'єктивами. з лівого на правий. природно попередньо віджавши гвинти 3. Якщо це не допомагає, повертаємо на свої місця труби і приступаємо до наступного кроку.

5. Зручно вмостившись (бажано сидячи) і прикріпивши жорстко бінокль до штатива, направляємо на яскраву зірку або віддалений (розташований на відстані не менше 1 км) ліхтар. см рис 1.Прікриваем праву половинку кришкою, (як правило у біноклів з центральним фокусуванням тільки правий окуляр має незалежну фокусування) фокусуємося лівим оком. Потім правий окуляр крутимо, щоб зображення зірки стало помітно розмитим. (Рис.2)

вид одиночної зірки неот'юстірованного бінокля

вид одиночної зірки з расфокусированним окуляром

Часовий викруткою обертаємо гвинти 1 і 2. домагаючись співвісності джерел світла. Можливо не вистачить діапазону регулювання, тоді доведеться взятися і за іншу половинку бінокля, і точно так обертаючи, домогтися ідеалу.

Контролюємо вже от'юстіровать бінокль по інших об'єктах. Якщо зображення Вас задовольнило, то наносимо по краплині нітролаку або інший швидковисихаючої фарби для фіксації на гвинти, які ми чіпали. Потім приклеюємо гумові накладки на колишнє місце. Насолоджуємося оптикою!

Правильне зображення зірки

Попрактикував на пару примірниках, хочу запропонувати ще один спосіб, з більшою точностью.Я виявив, що в денний час (або ще яскраві сутінки) помітна нерівномірна освітленість вихідних зіниць, при невеликій відстані від окуляра. Тому якщо дивитися в бінокль на небо з відстані приблизно в 5-7 см буде видна своєрідна картинка: гурток з деяким потемнінням в центрі. Якраз можна використовувати цей ефект для суміщення картинки для обох очей. Є до чого зробити зорову прив'язку. Направивши бінокль на яскраве світило (я використовував Венеру) можна без расфокусировки дуже точно от'юстіровать. Просто роздвоєне зображення зірки (або планети в моєму випадку) за допомогою тих же регулювальних гвинтів, легко поєднуємо в одну. При цьому втоми очей, від такої незвичайної картинки я не помітив, можна легко «змусити» мозок поєднувати зір саме на цьому темному гуртку. а не на звезде.Плюс значну відстань до окулярів, робить можливим зробити дійсно паралельними вихідні зіниці.

У висновку, власникам біноклів без зовнішніх H регулюють відповідність, пораджу інші способи юстирування. Це може бути відпускання або легке затягування нарізного кільця об'єктива з поворотом спеціального регулювального кільця (якщо він є) підкладка прокладок під трубки та ін. Принцип контролю залишається колишнім.
