Не знаєте, як правильно підібрати осьової, відцентровий або канальний вентилятор для системи вентиляції? У цій статті я приведу короткий огляд різних видів побутових вентиляторів, і розповім, який варіант краще вибрати для кожного конкретного випадку.

Побутовий вентилятор купити можна в будь-якому господарському магазині

Короткий огляд побутових вентиляторів

Цей огляд може розцінюватися як повноцінна інструкція по вибору витяжного або нагнітального вентилятора для домашньої вентиляційної системи з примусовою циркуляцією повітря.

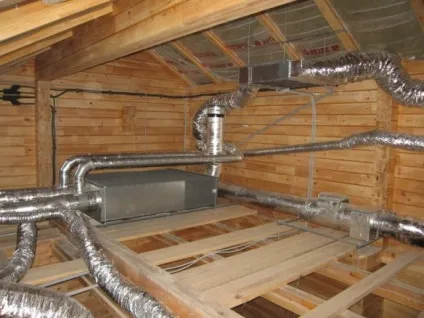

Систему вентиляції зручно розмістити на горищі

Призначення і основні функції

Нормальне функціонування побутової системи вентиляції з природною циркуляцією повітря стає можливим, завдяки незначному перепаду атмосферного тиску на ділянці між вхідним отвором припливного тракту і вихідним отвором витяжного тракту.

Для нормальної роботи вентиляції важливо одночасне дотримання наступних умов:

Щоб забезпечити необхідну різницю атмосферного тиску. потрібно щоб вихідний отвір було розташоване на висоті не менше 4 метрів вище щодо рівня вхідного отвору.
Для забезпечення високої пропускної здатності при малій швидкості руху повітря, необхідно використовувати повітроводи великого перерізу.
Форма поперечного перерізу вентиляційних каналів теж має значення. Вона повинна бути максимально наближена до кола, а внутрішня поверхня повинна бути однорідною і гладкою, щоб не створювати турбулентних завихрень повітряного потоку.

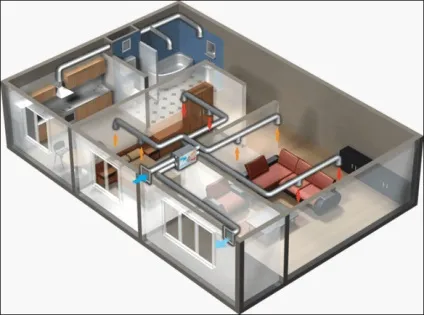

Схема примусової вентиляції в квартирі

При включенні в схему вентиляційної системи електричного вентилятора, дотримання наведених вище умов стає обов'язковим з наступних причин:

Різниця тиску повітря між нагнітальним і витяжним трактом забезпечується за рахунок роботи крильчаткивентилятора, тому перепад висот в даному випадку не має ніякого принципового значення;
У системах примусової вентиляції швидкість руху повітряного потоку істотно вище, тому повітроводи навіть невеликого перерізу мають вищу пропускну спроможність;
Нагнітальні або витяжні вентилятори дозволяють створювати в системі вищий перепад тиску, ніж в разі природного повітряного тяги, тому опором внутрішніх поверхонь і турбулентними завихреннями, в більшості випадків можна знехтувати;

Примусова вентиляція з рекуператором тепла

Максимальна швидкість руху повітря в системах природної вентиляції становить 1 м / с, в той час як в системах з примусовим нагнітанням або відкачуванням повітря, його потік може рухатися зі швидкістю не менше 3 м / с.

Різновиди побутових вентиляторів

Практично всі побутові вентилятори приводяться в дію електричним двигуном. Різні моделі відрізняються між собою по потужності двигуна, частоті обертів, продуктивності, максимальному робочому тиску, типу використовуваної крильчатки, принципом подачі повітря, розміром, вагою, і багатьма іншими параметрами.

Всі існуючі моделі умовно можна розділити на кілька видів:

Найбільш прості. але в той же час найпоширеніші моделі, які найчастіше використовуються в побуті - це осьові електричні вентилятори;

Осьової канальний вентилятор

Більш продуктивними вважаються моделі з відцентрової схемою нагнітання повітря. Вони здатні створювати більш високий тиск, і розвивати велику швидкість руху повітряного потоку;
Однією з різновидів таких моделей є система з діаметральним розташуванням лопатей, проте через громіздкої конструкції, вона практично не використовується в побуті;
Канальні застосовуються для установки всередині повітроводів. Вони відрізняються невеликими розмірами і відносно невисоким рівнем шуму.

Відцентровий канальний вентилятор

осьові вентилятори

Осьової, або іншими словами, осьової вентилятор отримав таку назву тому, що в процесі його роботи напрямок руху повітряного потоку розташоване на одній осі з площиною робочої крильчатки. Така схема отримала широке поширення в побутових системах провітрювання:

Електричні двигуни подібних пристроїв, як правило, мають низьку споживаної потужністю, тому є досить економічними, і можуть працювати тривалий час без зупинки;
Аксіальні побутові вентилятори не здатні розвивати високий тиск, однак при цьому їх потужності виявляється досить для постійної зміни всього об'єму повітря в приміщенні. Такий режим роботи дозволяє забезпечити рівномірний повітрообмін протягом усього часу роботи, тому його можна використовувати і як витяжку, і як вентилятор охолодження;
Осьова схема нагнітання повітря має найпростішу конструкцію, яка представляє собою прямоточний повітряний канал, з розташованої в ньому крильчаткою і приводним електродвигуном, тому ціна таких пристроїв істотно нижче, ніж вартість інших, більш складних моделей.

Схема монтажу витяжного вентилятора

Ще однією перевагою осьових вентиляторів є найбільш низький рівень шуму, серед інших подібних пристроїв, тому вони найчастіше використовуються в якості витяжки для провітрювання кухні, лазні, ванної кімнати, санвузли, і інших побутових приміщень.

Витяжні і нагнітальні вентилятори відцентрового типу

Для роботи складних вентиляційних систем з великою кількістю повітроводів і великою протяжністю нагнітальних і витяжних каналів потрібні високопродуктивні промислові вентилятори. Вони здатні за короткий час переміщати великий обсяг повітряних мас. Найчастіше для вирішення подібних завдань використовуються пристрої відцентрового типу.

Вони працюють таким чином:

Робочий орган машини являє собою зовнішній металевий кожух з нержавіючої або оцинкованої сталі, всередині якого на кулькових підшипниках встановлений обертовий барабан.
Стінки барабана містять велику кількість радіально встановлених лопатей, які під час обертання захоплюють за собою потік повітря, тим самим надаючи йому обертальний рух.
Під дією відцентрової сили частки повітря відкидаються від центру обертового барабана до внутрішній стороні металевого кожуха, після чого, стискаючись в замкнутому просторі, направляються на виходi нагнетательного тракту.

Промислові радіальні вентилятори приводяться в дію потужними електричними двигунами, які працюють в постійному або циклічному режимі, і включаються в роботу вручну або при спрацьовуванні датчиків автоматичної системи кліматичного контролю.

Пристрій і принцип роботи відцентрового вентилятора

Відцентрові електричні вентилятори однаково ефективно можуть працювати як на подачу, так і на видалення повітря, тому, залежно від типу підключення, їх можна використовувати в системах як припливної, так і витяжної примусової вентиляції.

канальні

Канальні пристрої призначені для установки усередині воздуховода, або в розриві магістральної лінії подачі / видалення повітря як самостійний або допоміжний робочий механізм припливно-витяжної вентиляції.

Серед головних відмінних рис канальних вентиляторів можна виділити наступні експлуатаційні якості:

Найчастіше виготовляються по осьовій схемою. тому відрізняються компактними розмірами і невисоким рівнем шуму.
Легко встановлюються своїми руками. як в проектовані, так і в існуючі вентиляційні канали.
Продаються в широкому асортименті різних моделей, які відрізняються між собою за габаритними розмірами, формою, продуктивності, і іншим технічним параметрам, тому підібрати відповідне пристрій не складе особливих труднощів.

Відцентровий варіант канального вентилятора

Я раджу віддавати переваги вентиляторів з лопатями з пластика, нержавіючої сталі або інших корозійностійких матеріалів, оскільки в атмосферному повітрі завжди міститься водяна пара, а системи вентиляції та кондиціонування повітря мають підвищену схильність до утворення конденсату.

багатозональні вентилятори

В системі централізованого димовидалення, а також в системі вентиляції і кондиціонування повітря в приватному житловому будинку зручно використовувати багатозональне пристрій. Воно являє собою високопродуктивний вентилятор відцентрового типу, що встановлюється в технічному приміщенні, наприклад в підвалі або на горищі.

Він має такі відмінні риси:

На корпусі многозонального вентилятора розташовані кілька сполучних фланців для підключення витяжних або нагнітальних повітропроводів;
Кожен з них може незалежно обслуговувати різні житлові або господарсько-побутові приміщення;
Таким чином, один пристрій може повністю забезпечити роботу системи припливно-витяжної вентиляції всього житлового будинку.

Багатозональні вентилятори мають кілька патрубків

Поради та рекомендації

Для того щоб зробити правильний вибір побутового вентилятора, залежно від його призначення і виконання конкретних поставлених завдань, слід дотримуватися наступних правил:

Для ефективного провітрювання ванних кімнат і санвузлів необхідно підбирати пристрій осьового типу з номінальною продуктивністю не менше 30 м³ / год;
У приміщеннях з підвищеною вологістю. наприклад в душовій або в лазні, рівень захисту електричної частини пристрою повинен бути не нижче IP 65;

Вбудований в стіну проветриватель з вентилятором

Оптимальну проізводітельностьвитяжкі для кухні нескладно визначити, помноживши її загальний обсяг на 10. Наприклад, обсяг кухні розміром 4 х 3 м, з висотою стель 2,8 м буде дорівнює 33,6 м³, відповідно продуктивність витяжного вентилятора повинна бути не менше 330 м³ / год ;
Продуктивність витяжки для житлових приміщень визначається за схожою схемою, проте в даному випадку, сумарний обсяг приміщення слід множити не на 10, а на 3;
Якщо вам потрібно швидко нагріти приміщення. можна використовувати електричні тепловентилятори для будинку. У таких моделях перед крильчаткою нагнітача повітря встановлений електричний нагрівальний елемент.

При зупинці двигуна стулки зворотного клапана автоматично закриваються

Щоб не допускати небажаного потрапляння охолодженого повітря з вулиці в приміщення, всі побутові вентилятори повинні бути обладнані зворотним клапаном.
