Який діаметр труби ідеально підійде для системи опалення заміського будинку

Автономна система опалення приватного будинку являє собою складну структуру, що складається з трубопроводів і безлічі приладів. Щоб створити таку систему, яка буде обігрівати будинок, не викидаючи на вітер зайві гроші в процесі експлуатації (та й на стадії монтажу), всі елементи системи повинні бути оптимізованими, правильно підібраними і, відповідали потребам будинку в теплі і один одному.

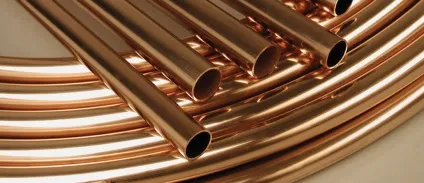

Діаметр труби варто підбирати при сукупності багатьох умов

Для правильного розрахунку діаметра труб беруться до уваги загальні тепловтрати в приміщенні в максимально холодний зимовий період. Виходячи з цього, обчислюється

На діаметр трубопроводів також впливають:

Тип розводки (одно- або двотрубна)
Спосіб циркуляції (примусова, самопливна)

Якщо місцевість, де передбачається встановлювати котел. забезпечується газом, то котел для опалення в приватному будинку однозначно вибирається газовий, як найбільш економічний. Розрахунок потужності котла виконується в співвідношенні 1 кВт. годину на 10кв. метрів площі при висоті стель 3 метри.

Котел опалення безпосередній елемент для розрахунку діаметра трубопроводу

На вибір потужності котла також впливають:

Якість палива (розрахунок виконувався на використання газу);
Тепловтрати, які допускаються, якщо котел розташований на деякій відстані від будинку. При цьому теплоізоляція трубопроводів не задовільна;
Слабка теплоізоляція стін.
Використання гарячої води в побутових умовах. Два контурний котел, який обирається для подачі гарячої води, повинен бути більш потужний;
Слід враховувати і той факт, що взимку тиск в газопроводах незмінно падає.

Всі вищезгадані чинники змушують використовувати обладнання потужністю в півтора-два рази більшою, ніж потрібно для автономного опалення будинку.

Подача води до котла: природне двотрубному опалення в Ленінградці

Самотечная подача води в котел здійсненна при централізованому водопостачанні місцевості. Але якщо забудовник отримує воду від колодязя індивідуально, для подачі і кругообігу води потрібен циркуляційний насос для опалення.

В опалювальній системі застосовується циркуляційний насос. оптимізує швидкість теплоносія, і забезпечує повернення остигнула рідини в котел. Насос попутно вирішує проблему повітряних пробок, які просто змиваються постійно поточним теплоносієм. Для опалювальної системи приватного будинку рекомендується вибирати саморегулюючий насос з мокрим ротором, який в процесі експлуатації контактує з теплоносієм. Цей насос працює безшумно, здатний сам підстроїтися під зміну роботи котла, він економічний і довговічний. Його потужності і ККД досить для котеджу.

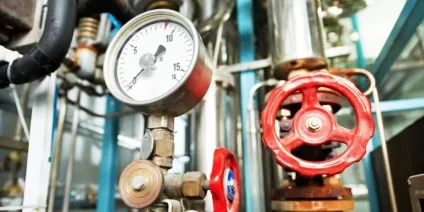

Манометри дозволяють контролювати тиск.

Контроль тиску в системі опалення обов'язковий, так як в будь-який момент може статися збій і треба реально розуміти робочий тиск

Оптимальним для домашньої системи опалення повинно бути тиск в півтора-два атм. Стрибок тиску до 3-х атм. Здатний розірвати котел, трубопроводи або радіатори. І щоб уникнути різкого перевищення тиску в системі опалення внаслідок підвищення напору води, на виході з котла встановлюється розширювальний бак.

Теплопровід в багатоквартирному будинку: як вибрати труби по зовнішньому і внутрішньому діаметру гільзи для радіатора

В системі обігріву будинку не останнє значення має правильний вибір труби, по яких тече теплоносій. Від діаметра залежить

Пропускна здатність трубопроводу,
кількість води, що знаходиться в системі опалення в одиницю часу, і відповідно, тепловіддача;
тиск води в контурі.

Розглянемо, як розрахувати правильний діаметр труб для системи обігріву з примусовою циркуляцією, найбільш прийнятним для для опалення в приватному будинку. Вибираючи труби для системи опалення, слід враховувати один фактор: мідні і пластикові труби маркуються по зовнішньому діаметру, а в технічних характеристиках сталевих і металопластикових виробів - прописується внутрішній перетин. Цей фактор має значення при розрахунках діаметрів і монтажі трубопроводів. Діаметр труби для опалення заміського будинку вибрати не складно, якщо є під рукою хороший теплотехнік.

Діаметр труб опалення важливий при монтажі та розрахунку системи

Якщо підбираються труби для підключення власного будинку до централізованої тепломагістралі, то діаметр труб для опалення береться такою, як в квартирах багатоповерхових будинків.

Але зовсім інакше розраховується діаметр труби для опалення приватного будинку. Важливо пам'ятати, що не на всьому протязі теплопроводу слід вибирати для опалення
труби одного розміру. На певних ділянках, пор мірі з розгалуження, їх перетин змінюється.

Формула розрахунку діаметра труб для опалення приватного будинку

Розрахунок виконується за формулою

Формула розрахунку діаметра труби для опалення

D-діаметр труби, в міліметрах
Δt ° - різниця температур (між подається водою і повертається назад в котел), зазначено в градусах Цельсія (С о);
Q-кількість теплової енергії, яка потрібна для обігріву приміщення в кіловатах, і розраховане нами раніше;
V - швидкість теплоносія в м / с - вибирається з певного діапазону.

Спираючись на цю формулу, для простоти обчислень створені дані, що дозволяють розрахувати діаметр труби.

На списку даних, (внизу) вказані величини для труб з поліпропілену, тому що саме ці вироби все частіше використовуються для пристрою опалювального контуру. По ній ви визначите діаметр, необхідний для заданої системи обігріву. Рожевим кольором виділена оптимальна швидкість переміщення води - носія тепла. Але якщо ви плануєте встановлювати сталеві, або металопластикові труби, то працювати будуть інші розрахунки.

Розглянемо, як переміщається теплоносій у контурі з примусовою циркуляцією. Вона відбувається за допомогою насоса, колектора і носія теплової енергії. Якщо встановити труби з меншим діаметром, то інтенсивність руху гарячої води буде вище, вона швидше буде здійснювати оборот по трубопроводу і повертатися в котлоагрегат. Відповідно, більш широкий трубопровід сповільнить рух теплоносія.

Тонка труба зроблена для більш швидкої циркуляції рідини теплоносія

Секрети монтажу стояка опалення: використання поліпропіленових труб 25 мм

Опалювальний контур монтується трубопроводом з меншим діаметром по найбільш банальних причин:

Чим тонше труби, тим нижче ціна;
При відкритому монтажі вони не так кидаються в очі, а при закритому вимагають меншої глибини в штробах.
Чим менше діаметр труб для опалення, тим менше теплоносія знаходиться в системі. Це веде до економії палива.

Температура теплоносія в системі опалення залежить також і від швидкості руху теплоносія по трубопроводу.

Як проводиться розрахунок відповідно до встановленого котла: розводка залежить від багатьох факторів

Спочатку визначаємо, яка труба потрібна на відрізку від котла до першого розбіжності в будинку. Припустимо, кількість тепла дорівнює 38 кВт. Згідно розділу, відповідного цим показником, переходимо на клітинки, пофарбовані рожевим відтінком і дивимося які діаметри труб для опалення приватного будинку відповідають цим зонам. Визначаємо, що це труби 40 і 50 мм. Вибираємо менше, тобто 40 мм. Діаметр труби для системи опалення підбирається справжнім фахівцем в цій справі.

Далі слід розгалуження трубопроводу в будинку. Наприклад, на два поверхи. На нижньому поверсі поглинання тепла вище, Припустимо, що 20 кВт поглинаються першим поверхом, і 18 переносяться на другий поверх. По таблиці визначаємо, що даної тепловіддачі відповідає розмір перетину 32 мм.

На кожному поверсі трубопровід знову ділиться на дві гілки. Отримуємо, по 10кВт на першому поверсі і 9 - на другому. З таблиці бачимо, що такими самими, як відповідає труба 25 мм. На кожному поверсі по два крила. Знову значення тепла ділиться на два і в результаті виходить 5 і 4,5 кВт. Далі слід поділ трубопроводу на кімнати, і споживання тепла доходить до 5 кВт. Діаметр знижується до 20 мм. Але як показує практичний досвід, переходити на «двадцятку» має сенс тільки при споживанні тепла до 3 кВт. Обратка виконується в такому ж порядку.

Розраховується кількість секцій радіатора опалення виходячи з площі кімнати, де встановлюються радіатори, і спираючись на паспортні дані самих радіаторів, в яких прописана потужність секцій.

На закінчення слід сказати про те, що опалення дачного будинку не працює цілодобово і регулярно. Його включають лише тоді, коли в будинку знаходяться люди. І в зимовий період є небезпека обмерзання опалювального контуру, розриву труб і радіаторів. Щоб цього не сталося, в котел заливають рідину, що не для опалення. яка, змішуючись з водою, знижує температуру її замерзання, зсередини охороняє сталеві вузли опалювальної системи від корозії. До речі, поліпропіленові труби здатні кілька розширюватися, що оберігає їх від розривів внаслідок обмерзання, тому при організації опалення перевага віддається саме даного типу трубопроводів. Діаметр труби для опалення повинен відповідати всім вимогам системи загалом.
