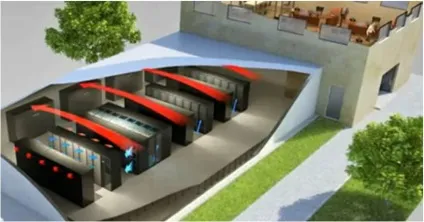

Яке обладнання «живе» в серверній

Цілі створення серверної.

Серверна стає необхідністю, якщо:

компанія, має як мінімум кілька десятків одиниць обладнання залежать від стабільної роботи серверів, буде набагато дешевше і простіше забезпечити оптимальні умови для надійної їх роботи в одному окремому приміщенні - серверній кімнаті;
бізнес-процеси організації вимагають обробки великого обсягу даних, коли важливо запобігти збоям системи, пошкодження, що призводить до втрати даних і ставить під загрозу продуктивність за рахунок простою;
важливо захистити інформацію, що має стратегічне значення, яка зберігається на серверах «розкиданих» по різних приміщеннях, до яких можуть мати доступ сторонні особи. Серверна кімната значно полегшує охорону і контроль доступу до обладнання. Спрощується і питання забезпечення пожежної безпеки;
серверна кімната полегшує завдання обслуговування складного обладнання. Набагато швидше і простіше проводити профілактику, виявити вчасно неполадки, або просто модернізувати обладнання, якщо всі сервери розміщені в одному приміщенні. Більш того, в цьому випадку технічні фахівці можуть проводити роботи в будь-який час, не заважаючи роботі персоналу;
існує непорушна необхідність захистити серверне обладнання від збоїв електроживлення і несприятливих умов навколишнього середовища, що можливо лише в умовах підтримки мікроклімату всередині спеціального приміщення - серверної.

Будівництво нової серверної кімнати або модернізація старої, має на увазі здійснення пристойного переліку різних робіт. Повірте, ми знаємо, про що говоримо!

Рішення про будівництво та розмірі серверної прийнято! Починаємо проектувати. Однією з важливих складових для створення проекту є план будівлі для оптимального вибору приміщення. До вибору приміщення в будівлі, розміром площі, правильному оснащення обладнанням, необхідно підходити абсолютно серйозно. Від дотримання всіх правил і стандартів з обладнання серверної. залежить ступінь виникнення ризику знищення накопиченої компанією інформації. Найменший недолік або втручання третіх осіб може завдати непоправної шкоди і спричинити непередбачувані витрати на відновлення працездатності Вашого бізнесу.

Перш ніж приступити до вибору обладнання, потрібно підібрати приміщення, яке стане хорошою серверної (а не «натяком» на неї). Кожне серверне приміщення унікально, але визначимо загальні, основні вимоги:

Наявність не менше однієї подвійний електричної розетки із заземленням на кожні три погонні метри будь-якої стіни. Якщо розеток більше - відмінно. Не забуваємо про «заземлення». Якщо будівля не нове, бажано поміняти електричну проводку в серверній. створити свій контур заземлення, переконатися в якості захисту від грозових розрядів, щоб не було проблем з електрикою.
Пол повинен витримувати максимальну розподілене навантаження не менше 12 кПа (приблизно 1200 кг на всю площу), максимальну зосереджене навантаження - 4.4 кН (приблизно 450 кг на м. Кв.)
Для освітлення кімнати рекомендується використовувати галогенні лампи, щоб знизити електричні перешкоди. Сучасні економічні LED - лампи - хороший варіант для серверної. Вони не тільки економлять електрику, а й виділяють менше тепла, що особливо актуально влітку.
Серверну потрібно розташовувати далеко від джерел електромагнітного випромінювання. Бажано, щоб після розміщення всього обладнання в приміщенні був запас простору - на випадок розширення.
Мінімально допустимий розмір серверної - 12 кв. м, менша площа небажана. Спробуйте знайти приміщення розміром 12 кв, м, уявіть як буде розміщено передбачуване обладнання. Помістилося все необхідне обладнання? Важливо не забути про робочий простір для адміністраторів.
Система кондиціонування повинна підтримувати температуру 21-24 градусів за Цельсієм і відносну вологість 30-55%.
Близькість до електричного розподільного щита дозволить заощадити на силовому кабелі.
Якщо приміщення має просту прямокутну форму, без ніш, колон і вигинів - це полегшує розміщення в ньому обладнання і створює сприятливі умови для кондиціонування повітря, а також явялется зручним для обслуговуючого персоналу.
Висота стель не повинна бути нижче 3 м, так як в більшості випадків висота стандартної телекомунікаційної стійки складає 2100 мм, мінімально необхідний простір над нею для відводу теплого повітря - 500 мм. Можливо, буде потрібно організація фальшпідлоги і для нього теж необхідна певна частина висоти приміщення. Фальшпідлога - найкраще місце для розміщення електропроводки. але вона не повинна заважати вільному проходженню кондиціонером повітря. Варто зазначити, однак, що в серверних, які споживають до 5 кВт, в фальшполи немає необхідності.
Так як в серверній кімнаті буде знаходитися і основний крос, бажано, щоб це приміщення було рівновіддаленим від протилежних кінців офісного приміщення або будівлі. Наприклад, в шестиповерховому будинку найправильніше розмістити серверну кімнату в центрі третього поверху.
Серверна не повинна мати вікон - це джерело безлічі небезпек - від несанкціонованого проникнення до сонячної радіації, яка ускладнить кондиціювання.
Важливо уважно поставитися до електричного навантаження на підлоги і несучих конструкцій. Зокрема, буде потрібно встановлювати ДБЖ (джерела безперебійного живлення), а вони володіють чималою вагою. Може знадобитися розвантажувальна платформа.
Вибирати приміщення для серверної слід виходячи з того, що буде потрібно забезпечити безперешкодний доступ до апаратури фахівців і в той же час - гарантувати захист від несанкціонованого доступу.
У приміщенні серверної не повинно проходити ніяких магістралей і відгалужень інженерних систем, включаючи загальну господарську каналізацію, холодне і гаряче водопостачання, загальну вентиляцію і кондиціонування.

Стійка для серверного обладнання, серверну шафу.

Отже, вибравши приміщення для серверної. перейдемо до установки в ній мережевого обладнання. Щоб обладнання було впорядковано, необхідні телекомунікаційні стійки - спеціальні конструкції, призначені для зручного, компактного і безпечного розміщення електротехнічного та оптичного устаткування передачі даних. Стійки призначаються для експлуатації в провітрюваних закритих приміщеннях офісного або промислового типу. Стійки з системами охолодження і дверима - це, по суті, серверні шафи. Шафи з індивідуальним охолодженням коштують дорожче, але дозволять заощадити на кондиціонерах всередині серверних. Буде охолоджуватися тільки необхідний обсяг. Відмінності серверної стійки від серверної шафи полягає в тому, що до серверної стійці забезпечується більш простий доступ, відбувається більш інтенсивне охолодження встановленого обладнання - при кондиціонуванні приміщення в цілому, сама конструкція легше, менше коштує.

Хороший шафа здатний пропустити через себе мінімум три покоління активного обладнання, із залученням мінімальних витрат на удосконалення технічних характеристик щодо вбудованого в нього обладнання. Серверна шафа - це оптимальна доступність, максимальне використання місця всередині, довговічність, міцність, продуманість конструкції і т.д

Якщо Ви перший раз зустрічаєтеся зі стійками, то буде цікаво знати, що ширина стійки становить 19 дюймів (або 482,6 мм) - це стандарт, але зустрічаються стійки з шириною 10 або 23 дюйми. Найпопулярніша глибина серверних шаф і стійок використовуваних для розміщення обладнання 800 мм, менш популярна глибина 1000 мм, ще рідше зустрічаються, а головне затребувані шафи глибинами 600 мм і 1200 мм. Кріпильні отвори розташовуються на вертикальних елементах стійки кожні 1.75 дюйма (44,45 мм), ця величина називається одним юнітом - міжнародна стандартизована висота серверного та комутаційного обладнання (1U = 44,45 мм). Висота стійки зазвичай вказується в кількості юнітів, що дуже зручно - не потрібно обчислювати, скільки елементів поміститься в стійку 42U. У неї поміститься 42 елемента по 1U.

ДБЖ і електропостачання для серверної

Джерело безперебійного живлення (ДБЖ), на жаль, з'являється в останню чергу, і найчастіше тоді, коли відбуваються серйозні збої в системі. Втрата даних, може стати однією з найбільших статей витрат Вашого підприємства. Залежно від організації, приблизно через три-шість місяців роботи вартість даних, яка зберігається на робочому комп'ютері, перевищує вартість самого комп'ютера. Для серверів цей термін скорочується до декількох тижнів після його установки. Отже «Хороше харчування - запорука здоров'я». На ІБП економити - собі дорожче!

Коли у Вас один сервер, то досить одного потужного ДБЖ. Сучасні сервера легко замовити з блоками живлення на два введення, тому резерв харчування забезпечити просто, навіть якщо немає резервного введення. Але серверна кімната повинна бути серйозно забезпечена безперебійним електроживленням і це питання важливо вирішити ще на стадії проектування, не забуваючи про імпульсопротекторах, захист від грозових розрядів, аварій з харчування в місті і захисному заземленні.

Все, що пов'язано з обробкою, передачею або зберіганням даних, має бути на 100% захищений. У більш ніж половині випадків причиною збоїв в роботі є неякісне електропостачання. При перебої в постачанні електроенергії одна некоректна сесія запису даних може зруйнувати всю файлову систему. Навіть якщо збої не призводять до катастрофічних наслідків відразу, то через деякий час обладнання може вийти з ладу просто через постійні циклів включення / вимикання. З досвіду, Ви швидше за поміняєте свої сервера, а ДБЖ - залишаться.

Основні характеристики при виборі джерела безперебійного живлення:

Вихідна потужність
топологія
-ДБЖ резервного типу - Off-Line UPS
-ДБЖ лінійно-інтерактивного типу - Line-Interactive UPS
-ДБЖ з подвійним перетворенням енергії - On-Line UPS
час перемикання - час переходу ДБЖ на живлення від акумуляторів
час автономної роботи - визначається ємністю батарей і потужністю підключеного до ДБЖ обладнання
ширина діапазону вхідної напруги, при якому ДБЖ в змозі стабілізувати харчування без переходу на акумуляторні батареї
термін служби акумуляторних батарей
адміністрування ДБЖ

Організація кліматичних умов

Підтримка постійних параметрів клімату в серверних настільки важливо, що в деяких країнах сервер не ставлять на гарантію, поки в серверній не встановили прецизійний кондиціонер. Такий же підхід там характерний для будь-якого високотехнологічного обладнання, для ДБЖ в тому числі.
Кондиціонування серверної - це гарантія того, що в разі перегріву або виходу з ладу кондиціонера, дороге устаткування буде збережено. Ідеальні умови для роботи серверів - 40-50% відносної вологості і температура близько 21-23 градусів Цельсія. Такі умови зустрічаються досить рідко. Для дотримання даних параметрів потрібні кондиціонери, які зможуть працювати ефективно в режимі 24/7/365, незалежно від температури зовнішнього повітря.

Основні типи кондиціонерів, які використовуються в серверних кімнатах:

Настінна спліт система
канальні кондиціонери
прецизійні кондиціонери

Будь-який з цих варіантів має право на реалізацію. Орієнтація йде на бюджет і оцінку ризиків. Але найкращим, з технічної точки зору, варіантом є прецизійний кондиціонер.
Таке обладнання здатне:

підтримувати температуру з точністю до 0,1 ° C
працювати при температурі зовнішнього повітря (-50 +50) ° C - реалізувати будь-які типи управління і моніторингу
підтримувати комфортний рівень вологості повітря і очищення від пилу (Нормальна вологість для систем 30-55% (ідеальна - 40-50%)
надійно працювати не менше 10 -15 років.

Стійки, сервери - це ще не все. Серверну потрібно захистити ще як мінімум від трьох чинників: несанкціонованого проникнення, пожежі і затоплення. Для захисту від несанкціонованого доступу бажано оснастити двері в серверну пристойним замком, в ідеалі - електронним. Доступ в серверну краще надати тільки адміністраторам. Незалежно від використовуваного замку в серверній потрібно встановити одну або кілька камер спостереження, а при обробці особливо важливих даних - встановити сигналізацію, можна підключити її до пульту охорони.

Наявність охоронно - пожежної сигналізації (ОПС) і - Автоматичної Установки Пожежного Гасіння (АУПГ) - це звичайні норми безпеки. У серверній досить багато електрообладнання (вельми дорогого), і ніколи не знаєш, що може трапитися, в тому числі по абсолютно незалежних від Замовника причин. Наявність АУПГ дозволить загасити пожежу, що почалася до того, як пожежний розрахунок затопить всю кімнату (і тоді збиток буде значно вище, оскільки буде залито піною все, включаючи те, що навіть і не горіло).

Захист від затоплення реалізується досить просто. За сигналом датчика автоматично відключаються всі доступні джерела води, і, як і при будь-яких інших інцидентах, інформується оперативний персонал.

Ми розглянули основні аспекти, що стосуються побудови серверного приміщення. Як побудувати інфраструктуру, що повністю відповідає вимогам Вашої організації? На це питання кожному належить відповісти самостійно, ми лише загострили увагу на типові помилки та упущення, вивели основні постулати, якими необхідно керуватися при проектуванні серверної кімнати. Ази того, що потрібно, щоб обладнати серверну. ми спробували коротко і доступно описати. Звичайно, краще якщо всім процесом займається одна компанія, так як особливості, тонкощі, невеликі нюанси краще вирішувати в комплексі, щоб не допускати помилок.
