Назва "гальванічна ізоляція" або "гальванічна розв'язка" носить основний принцип гальванічної (електричної) ізоляції електричного кола, яка розглядається, по відношенню до решти електричних ланцюгів. За допомогою гальванічної розв'язки здійснюється передача сигналу або енергії від однієї (розглянутої) електричного кола до іншого кола, при цьому відсутній безпосередній електричний контакт між цими ланцюгами.

За допомогою гальванічної розв'язки стає можливим зробити, наприклад, сигнальну ланцюг незалежною. Це стає реально забезпечити, так як в цілях зворотного зв'язку і при виконанні вимірювань відбувається формування незалежного контуру струму сигнальної ланцюга щодо контурів струму інших ланцюгів, наприклад, силовий. Описане рішення прекрасно підходить для здійснення електромагнітної сумісності: збільшується точність і перешкодозахищеність вироблених вимірювань. Гальванічна ізоляція виходу і входу пристроїв дуже часто підвищує їх сумісність з іншими пристроями в умовах важкої електромагнітної обстановки.

Однозначно можна стверджувати й те, що гальванічна розв'язка служить і для забезпечення безпеки людей при роботі з електричним обладнанням. Але гальванічна розв'язка є тільки одним із заходів, тому гальванічну ізоляцію конкретної розглянутої ланцюга завжди потрібно розглядати узагальнено з іншими заходами забезпечення безпеки при роботі з електричними ланцюгами. До таких заходів також відносяться: ланцюги обмеження струму і напруги і захисне заземлення.

Для того, щоб на практиці застосувати гальванічну розв'язку можна вдатися до різноманітних технічних рішень, наприклад:

• трансформаторна (індуктивна) гальванічна ізоляція (розв'язка). Така розв'язка використовується для ізоляції цифрових ланцюгів і в трансформаторах;
• оптична розв'язка, виконана за допомогою оптореле або оптрона (оптопара). Це технічне рішення як правило можна зустріти на багатьох сучасних імпульсних джерелах живлення;
• місткість гальванічна розв'язка. Вона застосовується у випадках, коли сигнал подається через конденсатор дуже маленькою ємності;
• електромеханічна розв'язка, яка здійснюється, наприклад, за допомогою електромеханічного реле.

На сьогоднішній день найбільш широкого поширення набули два основні варіанти гальваноразвязку в схемах. Це оптоелектронний і трансформаторний тип гальванічної розв'язки.

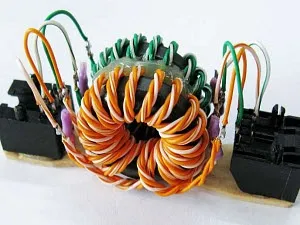

Для того, щоб побудувати гальванічну розв'язку трансформаторного типу, необхідно використовувати магнітоіндукціонний елемент (трансформатор) без сердечника або з сердечником або без сердечника. При цьому вихідна напруга, яке знімається з вторинної обмотки цього трансформатора, має бути пропорційно вхідному напрузі пристрою. Але слід пам'ятати, що при втіленні даного способу в життя, дуже важливо мати на увазі наведені нижче недоліки цього методу, а саме:

• що має сигнал створює перешкоди, які можуть впливати на вихідний сигнал;
• частота пропускання обмежується частотної модуляцією розв'язки;
• чималі габарити.

Завдяки тому, що в останні роки відбулося різке розвиток технології напівпровідникових пристроїв, то збільшилися і можливості побудови оптоелектронних вузлів розв'язки, які засновані на оптронах.

Принцип роботи оптрона дуже простий: фототранзистор сприймає світло, що випромінюється світлодіодом. Таким чином виконується гальванічна ізоляція кіл, якщо одна з цих ланцюгів пов'язана з фототранзистором, а інша - з світлодіодом.

Розглянуте технічне рішення має цілий ряд переваг і переваг: розв'язка здатна працювати з сигналами частотою до десятків мегагерц, досить широкий діапазон напруг розв'язки, а саме до 500 вольт, що є дуже важливим аспектом для побудови систем введення даних, і, звичайно ж, зовсім невеликі габарити компонентів.

У разі, якщо прийнято рішення не використовувати гальванічну ізоляцію, то максимальний струм, який протікає між ланцюгами, обмежується тільки відносно невеликими електричними опорами. Це може в результаті призвести до протікання вирівнюють струмів, які будуть здатні завдати шкоди як людям, які будуть торкатися до незахищеного обладнання, так і компонентів ланцюга. Прилад, який забезпечує розв'язку, спеціально обмежує передачу енергії від одного ланцюга до іншої.
