Яка арматура потрібна для стрічкового фундаменту

Стрічковий фундамент - суцільна залізобетонна конструкція у вигляді стрічки, яка проходить по периметру будівлі і повністю приймає навантаження будівлі. Цей вид підстави відрізняють висока міцність і надійність, довговічність. Він прекрасно підходить для вологих ґрунтів, рухливих і слабких грунтів, високого рівня грунтових вод. За рахунок властивостей конструкція витримує високі навантаження і зменшує глибину промерзання грунту, що позитивно впливає на теплоізоляцію. Стрічковий фундамент вибирають для будинків з підвалом, цокольним або підземним поверхом.

Монтаж стрічкового фундаменту досить простий, але при цьому трудомісткий. Крім того, він вимагає велику кількість будівельних матеріалів, в тому числі і арматури. Відзначимо, що армування обов'язково використовується при будівництві даного типу підстави, тому без арматури тут не обійтися. Давайте розглянемо, яка арматура потрібна для стрічкового фундаменту.

Технологія установки стрічкового фундаменту

Перш ніж визначити, яку арматуру використовувати для фундаменту будинку, потрібно зрозуміти, як правильно встановлювати стрічку. Спочатку розчищають і вирівнюють ділянку, роблять розмітку за допомогою кілочків і мотузки. На підготовленому місці викопують траншею або котлован, причому рити починають з найнижчої точки ділянки. Для невеликих будиночків або лазні досить глибини в 40 сантиметрів. Якщо ви ще не вибрали проект заміського будинку, багато цікавих готових варіантів дач і котеджів, ви знайдете в каталозі "МаріСруб".

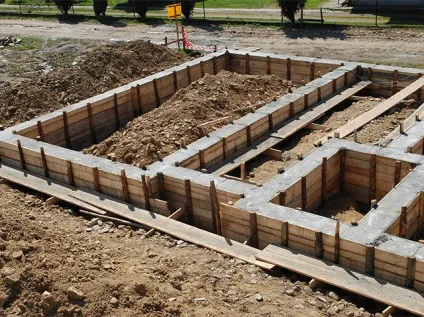

У траншею укладають піщану подушку з гравієм заввишки 15 сантиметрів, поливають прохолодною водою і трамбують. Пісок з гравієм використовуються, щоб рівномірно розподілити вагу будинку на площу підошви фундаменту. Потім укладають гідроізоляцію, для цього підійде спеціальний текстиль або плівка, звичайний руберойд. На завершення роблять опалубку з дощок, брусків або фанери.

Після установки армованої сітки в опалубку заливають бетонну суміш і залишають до повного висихання. Після того, як бетон застигне, опалубку знімають, підставу покривають гідроізоляцією і при необхідності утеплюють. Ми дізналися основні етапи монтажу стрічкової конструкції, а тепер розглянемо розрахунок арматури для стрічкового фундаменту.

Як розрахувати арматуру

Розрахунок кількості арматури для стрічкового фундаменту проводять в залежності від розмірів підстави. Для цього довжину сторони основи множать на кількість стрічок і на число прутів в поясах сітки. Як правило, для укладання арматури використовують два пояси по дві штуки в кожному. Однак при слабких грунтах краще робити по 3-4 прутка в кожному ряду. А число стрічок залежить від кількості несучих стін.

Наприклад, для стрічкового фундаменту 10х10 з двома внутрішніми стінами кількість арматури розраховують так:

довжина сторони в 10 метро Х 6 (4 основні і 2 внутрішні стіни-стрічки) Х 4 (по два прутка в двох поясах) = 240 метрів.

Для установки армованої сітки також буде потрібно допоміжна вертикальна арматура, яку розраховують в залежності від ширини і висоти фундаменту. Вертикальне армування забезпечує жорсткість конструкції і запобігає появі тріщин на стінах підстави. Для розрахунку загальну довжину стрічки множать на 5,4.

Наприклад, для фундаменту з шириною стрічки в 40 см і двома несучими внутрішніми стінами по 10 см кількість додаткової вертикальної арматури розраховують так:

загальна довжина стрічки 60 метрів (40 + 2х20) Х 5,4 = 324 метра.

Для зв'язування арматури в сітку використовують спеціальну дріт. Зварювальний апарат застосовувати не можна, так як в місцях зварювання з часом з'явиться корозія! Для армування вибирають сталеву в'язальну дріт з діаметром 0,8-1,2 мм. Для одного з'єднання застосовують чотири зв'язки довжиною по 0,3 метра. Таким чином, для одного з'єднання буде потрібно 1,2 метра в'язального дроту. Розрахувавши потрібну кількість з'єднань, дізнаєтеся загальну довжину необхідної дроту.

Яку арматуру вибрати

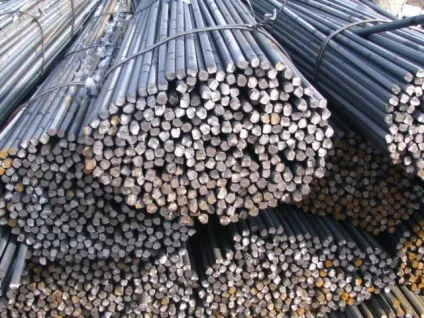

Для будівництва стрічкового фундаменту зазвичай використовують сталеву арматуру класу А2, яка має маркування А300. Крім того, підходять матеріали класу А3 (А400), А5 (А800) та А6 (А1000). Така арматура за рахунок рифленої поверхні добре зчіплюється з бетоном і ефективно підсилює фундамент.

Основну арматуру вибирають тільки з рифленою поверхнею, а додаткові прути можна брати і з гладкою. Розрахувати діаметр матеріалів потрібно за параметрами конструкції стрічки. Але зазвичай діаметр арматури для стрічкового фундаменту становить 12-14 мм, допоміжної - варіюється в межах 4-10 мм.

Сьогодні виробники пропонують арматуру зі склопластику. Це сучасні матеріали з високою міцністю і надійністю, але важать вони набагато менше, тому кількості арматури потрібно більше. Тому експерти рекомендують вибирати традиційні матеріали зі сталі. Ми визначили, яку арматуру використовувати для стрічкового фундаменту, а далі розглянемо технологію установки і в'язки.

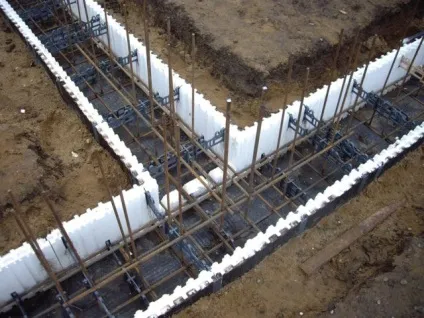

схема армування

Для приватного заміського будинку використовують дві схеми армування, яку виконують чотирма або шістьма стібками. Другий варіант використовують для фундаменту шириною більше 0,5 метрів.

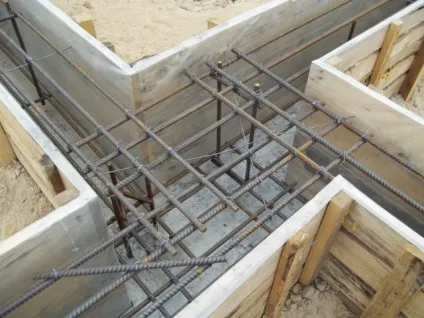

У грунт траншеї забивають прути арматури завдовжки, рівній глибині фундаменту. На дно опалубки викладають гідроізоляційні матеріали і кладуть цеглу. Зверху встановлюють армовану сітку або каркас. Для в'язки каркаса стрижні арматури пов'язують в квадратні осередки, які пов'язують дротом.

Довжина сторони чарунки становить 30-60 см. Сітку встановлюють в 50-70 мм від країв траншеї. Сітку укладають в два ряди по дві-три нитки. Ряди кріплять до вертикальних штирів за допомогою в'язального дроту. Після армування не забудьте зробити вентиляційні та каналізаційні отвори, лише потім заливайте опалубку бетоном.

Майстри "МаріСруб" підберуть відповідний тип фундаменту, виконають армування і монтаж конструкції, розрахують кількість будівельних і витратних матеріалів, встановлять вентиляційні та каналізаційні системи. Якісно і надійно будуємо дерев'яні будинки з колоди і бруса під ключ або під усадку!
