Як зробити теплообмінник для печі своїми руками - покрокова інструкція

Незважаючи на величезний асортимент генераторів тепла, що працюють на різних видах палива, в деяких випадках доцільніше користуватися пічкою. Наприклад, якщо будова розташована далеко від великого населеного пункту. Саме в сільських районах часто власники відчувають проблеми або з газифікацією своїх будинків, або з заправкою балонів. Та й ел / постачання стабільністю там не відрізняється.

Якщо ж мова йде про невеликий будові, яке використовується не щодня, а періодично (дачний будиночок, баня або щось подібне), то установка печі - цілком прийнятний варіант. Але як зробити, щоб вона не тільки обігрівала будинок (причому рівномірно, по всій площі, а не обмежений простір навколо себе), але ще й забезпечувала гарячою водою? Дане завдання вирішується просто - необхідно зробити теплообмінник.

принцип функціонування

Зрозумівши його, можна самостійно підібрати необхідні складові частини для подібної системи. Робота заснована на властивості підігрітою рідини розширюватися. Але конструктивне виконання і конкретне інженерне рішення визначаються завданням, яку має вирішити «пристосування».

Види теплообмінників:

•
  Зовнішній. Конструктивно виконується як резервуар, через який проходить частина труби, що відводить від грубки продукти горіння. Але цей варіант у виконанні дещо складніше, проте легше в обслуговуванні. Таку ємність простіше демонтувати і провести ТО (наприклад, очистити від накипу) або відремонтувати (в разі протікання).

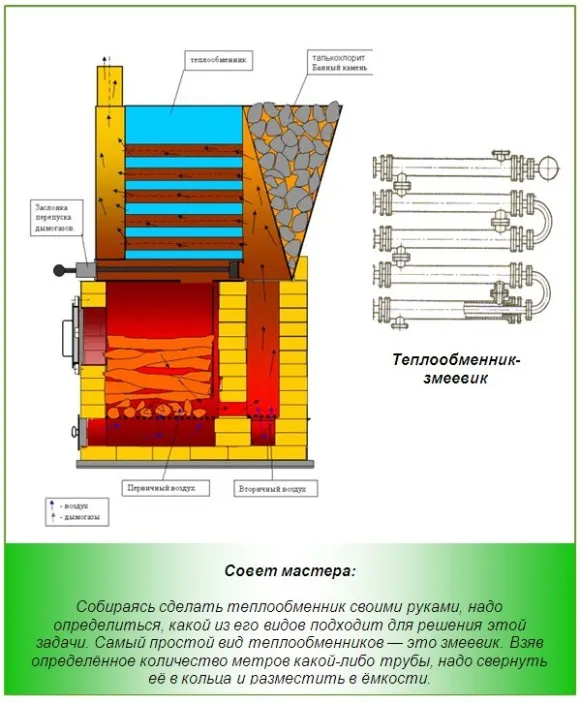

• Вбудованими (внутрішній). Розміщується безпосередньо в печі, над топкою. Змонтувати нескладно, але потім дістатися до нього, тим більше зняти - досить проблематично. Хоча багато що залежить від конструкції самої печі. Якщо вона цегляна, то труднощів вистачить. Для металевої ж це буде зробити простіше, особливо якщо при її проектуванні врахувати такий параметр, як ремонтопридатність.

В цьому випадку монтується контур замкнутого типу, так як теплоносій не витрачається (часткове випаровування не береться до уваги). Такі печі з теплообмінниками - це свого роду «народна» модифікація котлів типу TLO, більш відомих як прилади з природною циркуляцією теплоносія ( «енергонезалежні»). Ємність розміщується в печі, де рідина і нагрівається до необхідної температури. У таких системах (опалювальних) в якості теплоносія може використовуватися не тільки вода, але і незамерзаючі рідини.

Складові частини схеми:

• резервуар, в якому нагрівається холодний (охолоджений) теплоносій;
• система труб, по яких вона переміщується до «споживача» і назад;
• опалювальні прилади.

Опалення + гаряче водопостачання

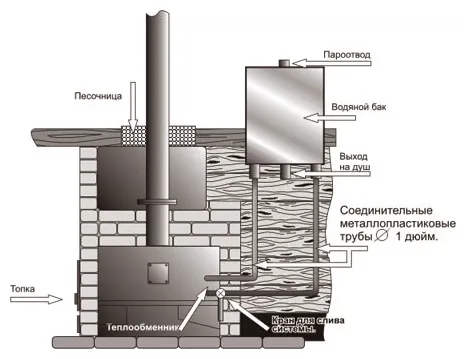

Досить часто печі з теплообмінниками монтуються в лазнях. Незайвими вони будуть і на дачі. Але так як передбачається водоразбор, то схема виглядає дещо інакше, та й в якості теплоносія використовується тільки вода. З малюнка нескладно зрозуміти пристрій такої системи (варіант).

Єдине, що не показано, так це подача води для наповнення контуру. Але тут кожен вирішує, як йому зручніше - або безпосередньо в бак збору гарячої води, або в трубопровід (але обов'язково в «обратку»). Останній варіант переважно, оскільки при змішуванні рідин не буде різкого перепаду температури.

На практиці ж потрібно зробити і так, і так. Для чого? Бак, як правило, наповнюється перед початком використання, наприклад, після приїзду на дачу. А ось в процесі, якщо води не вистачає, її запас поповнюється через трубу обратки.

Природно, з установкою на магістралі фільтра очищення, щоб не засмічувати резервуар. До речі, для цього ж рекомендується використовувати труби з металопластику. Традиційне «залізо» ставити недоцільно - через деякий час іржа почне забивати фільтр.

З чого зробити теплообмінник

Фантазія «народних умільців» - безмежна. Тому перерахувати всі подібні «інновації» просто нереально. Але кілька прикладів (як варіанти) комплектуючих привести варто:

• автомобільні радіатори (навіть б / у);
• батареї опалення;
• змійовики (труби);
• металеві баки;
• регістри;
• колектори.

Корисні поради

Так як робота схеми заснована на природній циркуляції теплоносія, загальна протяжність 1 «нитки» не повинна перевищувати 3 м. Це одна з умов її ефективності.

Перетин трубопроводів - не менше 1 дюйма. В іншому випадку схема стане більш інерційної (сповільниться ток рідини) і збільшаться тепловтрати в магістралі. А це - зниження ККД.

Один з головних питань - розрахунок габаритів теплообмінника. Тут багато що залежить від місця установки печі, її розмірів, потужності, виду палива і ряду інших чинників. Орієнтуватися необхідно на пропорцію 1 м² поверхні теплообмінника - 10 кВт. Але це мінімум, тому завжди робиться збільшення з урахуванням тепловтрат, ефективності пальника (режиму роботи) тощо. Щоб забезпечити необхідний «запас», бажано при розрахунках застосовувати пропорцію 1 м² / (3 - 4) кВт.

Але є один нюанс. Якщо піч працює і на обігрів, і на забезпечення гарячою водою, то теплообмінник не повинен «відбирати» більше 1/10 вироблюваної нею теплової енергії.

Якщо теплообмінник робиться з труб (змійовик), то кращий матеріал для них - мідь. Вона характеризується деякою пластичністю (не тріскається при вигинах) і гарну теплопровідність.

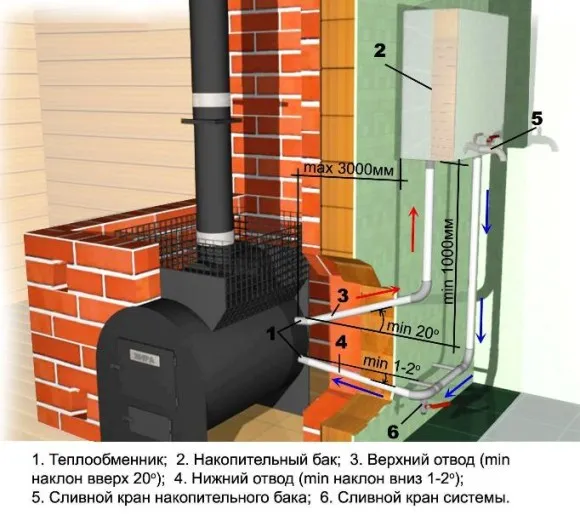

Конфігурація магістралей (від цього залежить, наскільки ефективно буде функціонувати схема).

• Від печі до накопичувача гарячої води - вгору під кутом не менше 250.
• На «обратке» - ухил в бік печі не менше 30.
• Перевищення накопичувача над піччю в межах 1,5 - 2,5 м.

Але це в разі, якщо в контурі не встановлюється насос, а циркуляція відбувається природно.

У статті розглянуті лише найбільш прості у виконанні схеми, хоча інженерних рішень значно більше. Наприклад, теплообмінник рекуперативний (моделі перехресні, паралельні, прямоточні).
