Як зробити телевізійний краб своїми руками

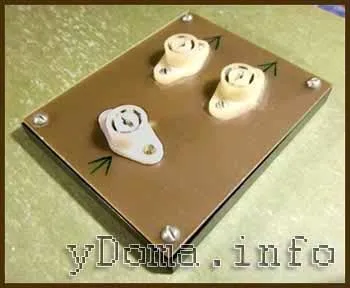

Конструкція разветвителя є плоскою коробку з заклепаних по кутах чотирма буксами з різьбленням. Зверху коробка закривається кришкою, зробленої з листа фольгованого склотекстоліти, чотирма гвинтами. Кришку можна зробити з будь-якого металу, заліза, латуні, таким чином, забезпечується екранування деталей розгалуджувача. На кришці, за допомогою гвинтами М2,5 і гайками закріплені три стандартних телевізійних роз'єму старого типу. Радіальні висновки роз'ємів припаиваются безпосередньо до кришки. Таким чином, вони з'єднуються між собою і забезпечується електричний контакт з екраном.

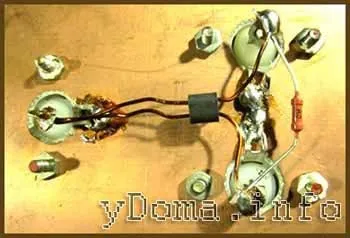

Безпосередньо на центральних висновках ТБ-виходу навісним монтажем розпаяні деталі розгалуджувача.

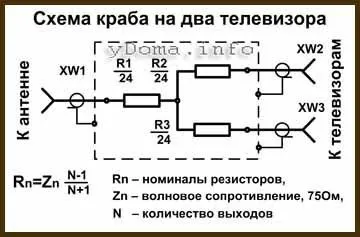

Хоч і минуло з тих пір не один десяток років, але електрична принципова схема розгалуджувача не змінилася і всі сучасні телевізійні краби і сплітери зроблені за такою ж електричній схемі. На фотографії принципова схема розгалуджувача для підключення двох телевізорів.

Цей перехідник я і зараз іноді використовую, коли треба підключити два що стоять поруч телевізора для порівняння якості картинки або налаштування.

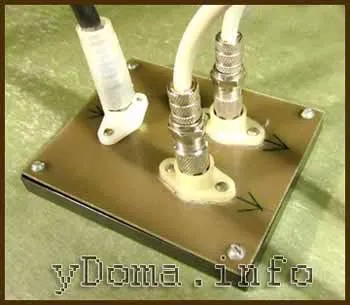

Хоч в розгалужувачі і встановлені розетки старого типу, але до нього можна підключати штекери як старого типу, так і нового. При самостійному виготовленні телевізійного розгалуджувача можна замість морально застарілих роз'ємів, встановити сучасні телевізійні F-роз'єми.

Як зробити телевізійний краб з підручного матеріалу

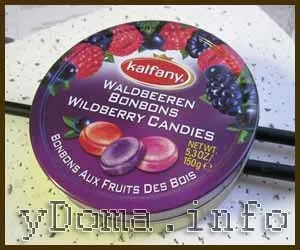

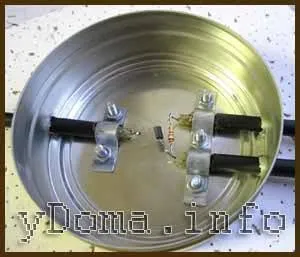

Ви, напевно, здивувалися і подумали, що металева коробка з цукерками робить на сторінці про самостійне виготовлення телевізійного краба. Так, це дійсно коробка від льодяників, але їх там вже немає, так як з неї зроблений саморобний телевізійний краб, за технічними параметрами не поступається будь-яким іншим промислового виробництва.

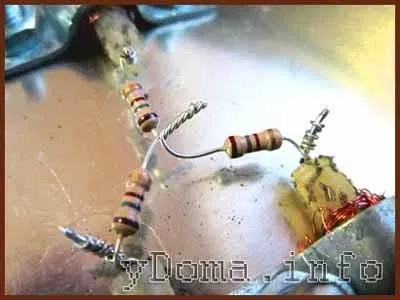

Якщо відкрити кришку і заглянуть в коробку, то відразу стане все зрозуміло. Це саморобний телевізійний краб, виконаний по вище наведеної електричної принципової схемою, але замість роз'ємів, з'єднання проводів виконані методом пайки.

Така конструкція краба цілком виправдана, телевізійний краб є стаціонарним пристроєм, встановлюється один раз і надалі місце його установки змінювати не доводиться. І найголовніше, такий телевізійний краб можна зробити з будь-якої металевої коробки від шевського рема, цукерок, кави. Розмір не має значення, головне щоб вмістилися дужки кріплення антенного кабелю і кілька радіоелементів.

Для виготовлення телевізійного краба необхідно в коробці зробити на рівні дна отвори під телевізійний кабель і в дні коробки для кріпильних дужок. Якщо стінки коробки тонкі, то отвори краще не висвердлюють, а продавити. Спочатку проткнути шилом, потім в отриманий отвір вставити жало маленької викрутки і обертаючи натискати. Отвір буде збільшуватися. Змінюючи розмір інструменту довести діаметр отвору до зовнішнього діаметра телевізійного кабелю. Притискні планки виготовити з будь-якого металу. Продавлене отвір добре тим, що не утворюється гострих кромок, які можуть прорізати кабель.

Після підготовки коробки і притискних планок потрібно обробити телевізійний кабель. Дуже важливо при знятті ізоляції не надсечь центральну жилу кабелю. Екранує оплетку кабелю видаляти не треба, а загорнути її на місце притиску планкою.

Тепер потрібно підготовлені кінці телевізійного кабелю завести в отвори коробки і закріпити притискними планками. Зачищені кінці центральної жили кабелю загнути злегка вгору.

Залишилося виконати навісний монтаж трансформатора і резистора, закрити кришку і телевізійний краб буде готовий до роботи. Якщо коробка невеликої глибини, то потрібно простежити, щоб оголені ділянки деталей і центральної жили кабелю не стикалися з кришкою.

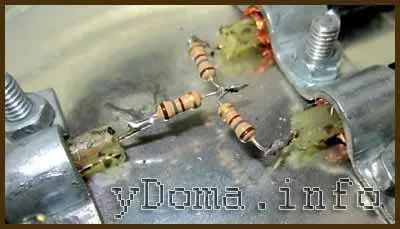

Якщо немає можливості дістати ферритові кільце для виготовлення трансформатора для телевізійного краба, то замість нього розгалужувач можна зробити на резисторах по нижче наведеної електричної принципової схемою.

Всі резистори розгалуджувача мають однаковий опір, яке в залежності від кількості підключаються телевізорів до антенного проводу, обчислюється за наведеною формулою.

Наприклад, для підключення до телевізійного краба трьох телевізорів, величина опорів R буде дорівнює 75 Ом × (3-1) / (3 + 1) = 37,5 Ом. З стандартного ряду найближчий за номіналом резистор 36 Ом, його і треба брати.

Нижче розміщений онлайн калькулятор, за допомогою якого можна розрахувати величину резисторів, для краба в залежності від кількості планованих телевізорів або інших приймачів телевізійного сигналу для підключення.

Онлайн калькулятор для розрахунку величини резисторів краба

Номінал резистора для виготовлення краба, береться найближчий до розрахункового, зі стандартного ряду.

Найнадійнішим видом з'єднання радіодеталей є, звичайно, пайка припоєм. Але якщо немає можливості виконати роботу з'єднання в телевізійному краба пайкою, то можна обійтися скруткой висновків.

Для надійного контакту досить висновок резистора щільно обвити трьома-п'ятьма витками навколо центральної жили телевізійного кабелю. Контакт буде не такий надійний як при пайку, але цілком достатній для стабільної роботи телевізійного краба.

В якості корпусу для саморобного краба можна використовувати і пластмасову коробку, якщо обклеїти її корпус і кришку зсередини станіолевой (алюмінієвої) фольгою. Обов'язковою умовою при цьому є забезпечення електричного контакту фольги корпусу і кришки між собою, і з екранують оплетками телевізійних кабелів.

Для надійного контакту оплеток, перед затискачем їх притискними планками, потрібно на кожен навити кілька витків шматка будь-якого мідного дроту.

Як зробити телевізійний розгалужувач з трьох резисторів

Для випадку, коли під рукою немає ніяких матеріалів, а з інструменту тільки ножик, уявляю найпростіший варіант розгалуджувача телевізійного сигналу, тільки з трьох резисторів. До Вашої подив, за технічними характеристиками при акуратному виконанні, не дивлячись на простоту, саморобний перехідник телевізійного сигналу такої конструкції не поступиться фірмовим зразкам.

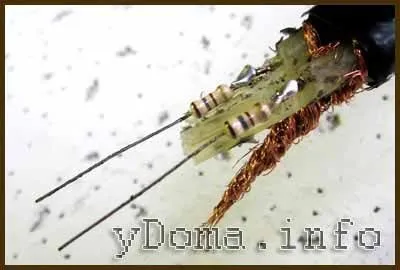

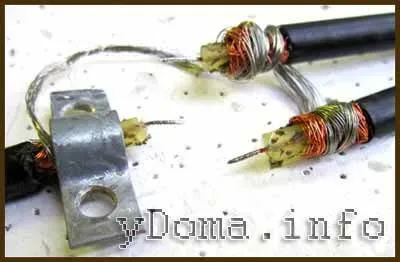

За технологією раніше описаної, знімається ізоляція з кінців кожного телевізійного кабелю, який братиме участь у виготовленні розгалуджувача. Кабель необхідно обробити як на фотографії нижче. Мені довелося зрізати зовнішню ізоляцію повністю, так як попався радянський кабель РК-75 з дуже жорсткою ізоляцією. Якщо ізоляція еластична, то краще її розрізати уздовж і відігнути, для того, щоб після пайки резисторів повернути на місце, як в прикладах оброблення при нарощуванні телевізійного кабелю.

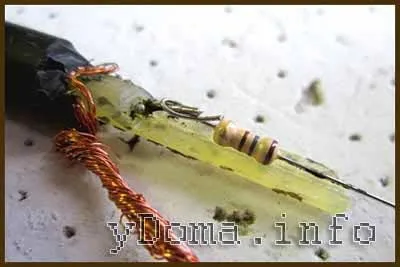

Центральна жила кожного кабелю залужівает припоєм і на неї надівається висновок резистора, зігнутий в петельку. Тепер досить краплі припою з паяльника і виходить надійний контакт і міцне з'єднання. Для зручності роботи, кабелі, які підуть на телевізори, паралельно прикладаються один до одного і обвиваються декількома витками ізоляційної стрічки.

Потім згуртовуються екранують обмотки всіх кабелів разом. Після цього висновок одного з резисторів формується в петельку, висновки двох інших протягується в неї і краплею припою паяльником згуртовуються між собою.

Якщо зовнішня оболонка кабелю була відігнута, то її повертають на місце, таким чином, ізолюю резистори. У моєму випадку довелося взяти відрізок ізоляційної трубки, розрізати її вздовж і закрити місце з'єднання резисторів. Товста ізоляція в даному випадку потрібна для того, щоб забезпечити мінімально допустима відстань між центральною жилою кабелю, резисторів і екраном. Кембрік фіксується витком ізоляційної стрічки таким чином, щоб з двох його сторін залишалася відкрита обплетення кабелю.

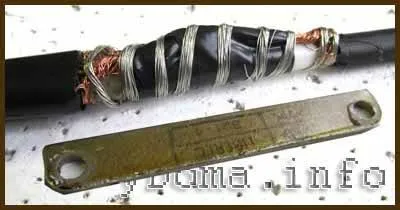

Далі місце установки резисторів телевізійного розгалуджувача екранується. Для цього потрібно його оповити багатожильним мідним проводів витком до витка. Можна просто обгорнути алюмінієвою фольгою, а потім оповити декількома витками дроту, як на фотографії. Тут головне, щоб екран мав електричний контакт з екранує опліткою телевізійного кабелю.

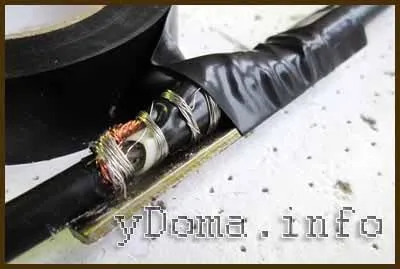

На закінчення розгалужувач для додання естетичного вигляду покривається декількома шарами ізоляційної стрічки. Для додання жорсткості і міцності бажано перед ізоляцією підкласти уздовж телевізійного кабелю металеву смужку, але можна і з будь-якого матеріалу.

В кінцевому результаті вийшов розгалужувач, не гірше будь-якого краба. Недоліком такої конструкції є відсутність можливості оперативного перемикання антенного кабелю.

Номінали резисторів в залежності від кількості підключаються телевізорів, розраховуються за формулою, наведеною на сторінці вище. Замість резисторів краще використовувати трансформатор, тоді буде менше втрати телевізійного сигналу.
