Як зробити стробоскоп, вироби для авто

У цій статті є схема простого стробоскопа, яку можна спаяти самому, тобто своїми руками, схема проста і не вимагає будь-яких налаштувань, зроблений правильно стробоскоп починає працювати відразу.

Сьогодні все частіше в сучасних автомобілях використовують спеціальну сигнальну техніку, яка спочатку була призначена для машин швидкої допомоги, міліції або для автомобілів чиновників. Тому сьогодні ми розглянемо схему стробоскопа по типу ментовського.

До схеми можна підключати самі різні яскраві світлодіоди, галогени або навіть ксенон. Але для ксенону схема буде трошки інший. При цьому потужність пристрою буде прямо залежати від потужності транзистора.

Так, нещодавно в моїх руках опинився стробоскоп мого друга. Потужність цього пристрою становить 60 ват, а це значить, що до нього можна підключити дві галогенки, кожна з яких налічує 60 ват. При цьому схема стробоскопа складається з низькочастотного генератора з прямокутними імпульсами, який був зібраний за допомогою всім відомого таймера 555. Після цього сигнал йде на вхід лічильника-дільника моделі СD4017.

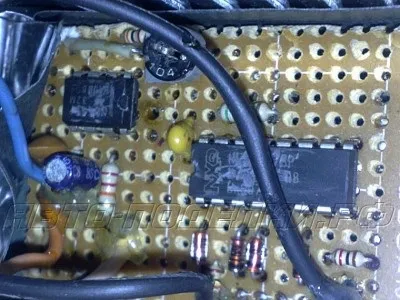

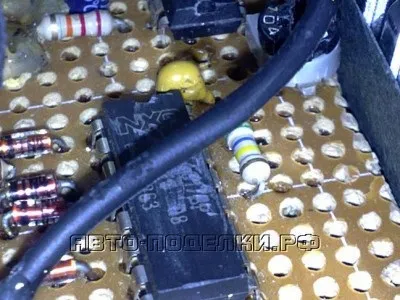

У ролі діодів можуть служити найрізноманітніші крем'яні випрямлячі з невеликою потужністю. А для основних ключів в даному випадку були використані біполярні високовольтні транзистори моделі MJE13007. Ця схема є більш потужною і дозволяє підключати немаленьку навантаження. Всі ці деталі були зібрані на основі макетної платі, так що немає можливості надати печатку.

Регулювання спалахів даного стробоскопа можна здійснювати за допомогою варіювання робочої частоти генератора. Так, ви можете налаштувати їх на свій власний смак. Пристрій працює безпосередньо з бортової мережі. Для цього потрібно 12 вольт, хоча він починає свою роботу і на п'яти.

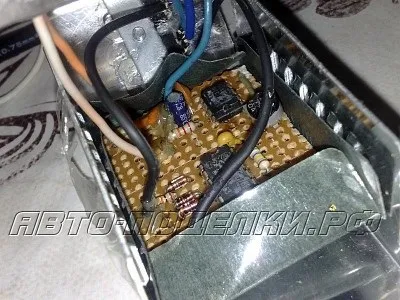

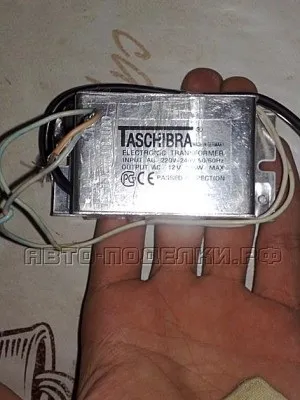

Корпус пристрою, який також є і теплопровідником для силових ключів, взятий зі звичайного китайського трансформатора для харчування галогенних ламп в 12 Вольт. Можна взяти трансформатор по типу ташібра, потужність якого становить 105 Вольт.
