Як зробити плазмовий зварювальний апарат своїми руками

Активним елементом в плазмових апаратах є потік іонізованого газу, який відкриває великі можливості в галузі зварювання металів. Бажання мати таке зварювальне пристрій можна пояснити і нижче розглянемо, як зробити плазмовий зварювальний апарат своїми руками.

Конструкція зробленого своїми руками плазмового зварювального апарату

По суті, пристрій саморобного агрегату не відрізняється своєю конструкцією від заводського. Його основними складовими є: джерело струму, система охолодження, компресор і сам плазмотрон. Як джерело струму б будемо використовувати звичайний інвертор для зварювання. Для відкритого типу пристрою також знадобиться допоміжна дуга. Розглянемо, як зробити для неї джерело струму. Отже, допоміжне джерело складається з:

• випрямного діодного моста,
• баластового резистора,
• вихідного трансформатора.

Краще використовувати резистор з показником потужності в межах 5 кВт, діоди для струму в 50А і напруга не більше 500В. Здійснювати збірку треба в щитку металевого типу. Розмістивши на дні трансформатор. Його кінці вторинної обмотки повинні виходити на контактну колодку. Яка встановлюється в щитку. Також слід під'єднати кабель, він буде служити провідником струму для плазмотрона. Що стосовно плазмообразующего газу, то в якості його джерела може послужити автомобільний компресор. Якщо ж використовується водяна пара, то типовий парогенератор. Розглядаючи питання про вибір системи охолодження, вирішено було застосовувати спосіб охолодження від водопроводу через звичайні шланги.

Як зробити плазмотрон плазмового зварювального апарату своїми руками

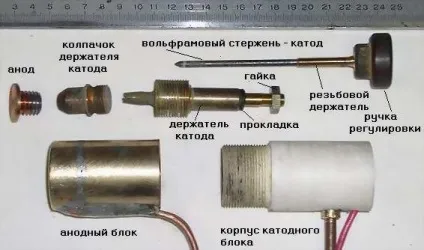

Перш ніж розповісти, як зібрати плазмотрон, розглянемо, як зробити його два основні блоки: анодний і катодний. Почнемо з першого. Сам анод - ковпачок з міді. Основні його параметри:

• довжина - 10-15мм,
• діаметр бортика - 20-25мм,
• довжина бортика - 3-4мм,
• діаметр циліндрів - 15-20мм,
• діаметр отвору проходить через анод - 1,8-2мм.

На циліндрі повинна бути нанесена різьба, щоб можна було легко закрутити в корпус. Сам корпус бажано щоб був зроблений з бронзи. Його довжина знаходиться в межах 30-60мм. Він складається з двох зварених трубок (циліндрів) і охолоджуючої сорочки. При цьому внутрішній діаметр труб за розміром має збігатися з діаметром циліндра анода. Також повинна бути нанесена різьба з двох сторін труб. З одного - для з'єднання з анодом, з іншого - для гвинта, через який підключається кабель.

Тепер розглянемо, як зробити катодний блок. Корпус з полімерної труби має довжину 7-10 см. Діаметр повинен збігатися з розміром циліндра блоку анода. Для з'єднання з яким, робиться різьблення внизу труби. А всередині треба нанести різьбу вже для вставки утримувача для катода. Сам власник можна зробити зі сталі. Особливу увагу треба приділити його ділянках, так як вони мають різні діаметри. Нижче наведено їх параметри.

1. Нижній. Довжина - 15-20мм. Виглядає як загострена трубка, її зовнішній діаметр - 8-10мм, внутрішній - 5-5,5мм.
2. Середній. Довжина - 20-25мм. Має різьблення для кріплення з катодних корпусом. Повинен співпадати за розмірами з його діаметром.
3. Верхня ділянка. Довжина - 30-40мм. Зовнішній діаметр - 10-15мм, внутрішній - 6-7мм. Тут робиться різьблення для установки електрода. Зовні потрібна різьблення для стопорній гайки.

Для створення катода використовується типовий вольфрамовий електрод (4 мм). Довжина стрижня - 40-50мм. Його ми скріплюємо з хвостовиком катода, довжина якого - 40-60мм, а діаметр дорівнює 6-7мм. З'єднання буде відбуватися на верхній ділянці власника, для цього необхідно нанести різьблення на хвостовику. Далі його верхня частина йде в регулюючий гвинт з ручкою. А катод встановлюється у внутрішній канал власника. При цьому гострий кінець катода повинен виділятися з нижньої ділянки на 5-10мм. Далі в корпусі блоку робиться спеціальний отвір, призначене для установки штуцера. Він служить для подачі газу утворює плазму. Він йде по трубі, яка розташовується між корпусом і нижньою частиною власника. Що стосовно власника то він повинен мати, крім раніше згаданого гвинта, ще й отвір під кабель.

Тепер можна приступити до складання плазмотрона. Для початку зберемо катодний блок. Електрод вставляємо в утримувач, який встановлюється в корпус. До гвинта підключаємо провід і виводимо його через отвір. Далі корпус з'єднуємо з анодним корпусом. В який вставляється сам анод. Електрод необхідно підкрутити, щоб стрижень щільно притиснувся до анода. І по його положенню встановити стопорну гайку.

Збірка плазмового апарату для зварювання

Залишилося зібрати воєдино всі частини апарату. Для цього треба одну жилу кабелю зварювального інвертора підключити до плазмотрону (гвинта анодного блоку), а другу до зварюваної деталі. Охолоджуючий шланг приєднуємо до штуцера анодного блоку. Що стосовно штуцера катодного блоку, то до нього приєднуємо шланг від компресора. На гвинтах обох блоків закріплюємо кабель, що йде від джерела допоміжної дуги. Всі апарат зібраний. Про те, як його правильно використовувати і при яких параметрах, можна почитати в блоці про плазмовому зварюванні.
