Як зробити оптичний і лазерний нівелір своїми руками
Зазвичай таким питанням задаються домашні майстри-умільці: при початку будь-якого будівництва на заміській ділянці або ремонтних побутових роботах в житловому приміщенні не обійтися без розбивки осей. Виконати правильну геодезичну розмітку місцевості і розрахунок перевищення висот земної поверхні або розмітити вертикальні і горизонтальні напрямні для ідеальної установки карниза, пральної машини або книжкової полички, поклейки першої смуги шпалер і багатьох інших домашніх робіт покликаний досить нескладний в експлуатації прилад - нівелір.
За типом конструкції нівеліри поділяються на два основні класи:
- оптичні, робота яких заснована на ламанні вхідного зображення в системі призм і відображення від дзеркальної поверхні;
- лазерні, принцип дії яких базується на лазерному випромінювачі і побудові однієї або двох площин.
Рішення зробити нівелір самостійно може бути викликано істотною дорожнечею професійних брендових інструментів, відсутністю або дуже обмеженим вибором необхідних приладів в провінційних торгових точках, та й просто цікавістю. Запчастини для саморобних нівелірів можна без проблем і дуже недорого купити в магазинах будівельних матеріалів і навіть канцелярських товарів.

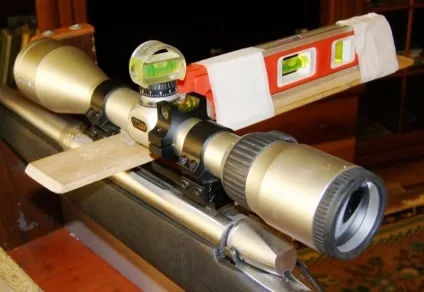

Оптичний нівелір своїми руками
Замислившись про те, як зробити нівелір своїми руками, слід придбати такі необхідні для приладу компоненти:
- оптичний пластиковий приціл потрібного збільшення (в більшості випадків цілком буде вистачати чотириразового). Чим якісніший приціл придбаний, тим точніше і зручніше буде робота з майбутнім нівеліром;
- найпростіший бульбашковий рівень (рівень) з двома (горизонтальних і вертикальних) або, якщо в цьому дійсно є необхідність, трьома (перші два плюс поворотний кутовий) бульбашками;
- невеликий шматок алюмінієвої смуги товщиною близько 4 мм;
- два відповідних за розміром болта з відповідними гайками;
- стандартний слюсарний інструмент.
Послідовність дій полягає в наступному:
- З алюмінієвого листа виготовляються дві маленькі кріпильні заготовки типу «ластівчин хвіст», покликані служити опорною підставкою для купленого оптичного прицілу і з'єднують його і рівень елементами. Розміри заготовок слід співвіднести з розмірами лапок прицілу і відстанню між ними.
- Ножівкою по металу в алюмінієвих пластинах виконуються досить глибокі надрізи для точного виконання паза, в який буде вставлятися приціл. Паз виконується чотиригранним надфілем, отримані межі повинні бути строго перпендикулярні один одному - в цій прорізи оптичний приціл буде надійно закріплений. Ширина паза залежить від розмірів корпусу прицілу.
- У пластинах і на рівні виконуються отвори під болти, алюмінієві заготовки кріпляться на поверхні рівня. Звичайно, можливі й інші варіанти кріплення, хоч примотати пластиром або скотчем - головне, щоб приціл був надійно зафіксований і не бовтався щодо будівельного рівня.
На всю роботу за наявності хоч якихось навичок володіння будівельним інструментом піде від сили півгодини, а вартість такого найпростішого оптичного нівеліра не перевищить 500 рублів.
Робимо лазери
Незважаючи на досить серйозну конструкцію професійних лазерних інструментів, найпростіший будівник лазерних променів цілком під силу зробити і самим.
Отже, робимо нівелір в домашніх умовах. Що потрібно:
- невеликий лазерний модуль, до складу якого входить спеціальний світлофільтр, промальовується на поверхні перехрестя променів. Регульована головка модуля дозволяє сфокусувати промінь до потрібної різкості. Вартість такого модуля становить 250-300 руб.
Підійде і найпростіша китайська лазерна указка різної потужності (слід розуміти, що від неї буде залежати дальність якісного променя), яка може давати як простий промінь, так і хрест.
- в якості основи можна взяти рівну і плоску пенопластовую стінку від упаковки будь-якого побутового товару, товщина стінки складає близько 1-2 см;
- чотири невеликих гвоздика і досить щільна дріт;
- скляна миска з водою або маслом.
Послідовність дій по конструюванню полягає в наступному:
- На лазерний модуль намотується у вигляді пружинки дріт, слід залишити два досить довгих хвостика ліворуч і праворуч для більш надійної подальшої фіксації випромінювача.
- Лазерний модуль кладеться на пінопластову основу і фіксується з двох боків гвоздиками - по два з кожного боку.
- У прозору миску наливається вода, і пінопласт платформа з випромінювачем акуратно запускається в плавання: якою б нерівною була поверхня, на якій стоїть миска, рідина завжди знайде і вирівняє свій ідеальний горизонт - відмінний і досить точний природний рівень, який завжди під руками при наявності водопровідної системи або пляшки з водою.
На вулиці, особливо в вітряну погоду, рекомендується використовувати більш щільну і важку рідину, що не дозволяє «гнати хвилю»: машинне масло, «відпрацювання» і т.д.
Безсумнівним плюсом такого пристрою є його простота, швидкість виконання (не довше 10 хвилин) і очевидна дешевизна - вартість всього приладу дорівнює вартості блакитної указки. Використовуючи потужні лазерні указки можна істотно збільшити відстань нівелювання.
Плюси і мінуси саморобних нівелірів
Така досить доморосла геодезична техніка, звичайно, не дає виняткової точності, як вироблені промисловим способом нівеліри. Зате її можна зробити в буквальному сенсі з того, що під руками або без проблем придбати відсутні компоненти в найближчому магазині. А способів створення власних нівелірів, винайдених українськими умільцями, - безліч.
