Як зробити ліфт своїми руками

Всі ми звикли до ліфтів у висотних будівлях, але в приватних будинках їх зустрінеш не так часто. Це пов'язано як з високою ціною готових рішень, так і з додатковими складнощами при проектуванні будівлі. Більшість домовласників прекрасно справляються без ліфта, але в деяких випадках він просто необхідний. Підйомник може знадобитися як в житловому будинку, де проживають інваліди та люди похилого віку, так і в невеликому виробничому приміщенні або на складі.

Вибір конструкції ліфта

У наші дні використовуються підйомні механізми 3-х типів:

гідравлічні,
пневматичні,
Електромеханічні.

Перші два види не підходять для приватних будинків через складність конструкції, проектування і необхідності частого технічного обслуговування. Залишається використовувати стандартні електромеханічні ліфти, які встановлені майже в кожному багатоповерховому будинку. Вони мають найбільш просту конструкцію і не вимагають дорогих деталей і вузлів. Такий ліфт можна зробити своїми руками, або придбати на сайті energy-lift.ru.

Виготовлення кабіни і обладнання шахти

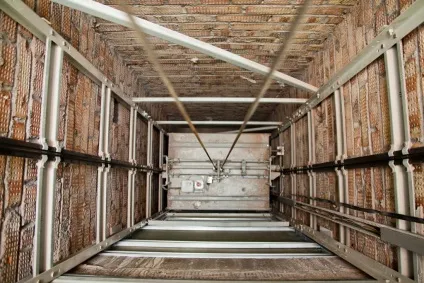

Конструювання ліфта починається з будівництва шахти. У технічному приміщенні необхідно закласти місце під кабіну, направляючі і підйомний механізм. Як тільки шахта готова, можна приступати до виготовлення рами.

Каркас кабіни ліфта найкраще зварити з квадратної труби 60 × 40, додатково зміцнивши кути сталевими трубами або пластинами. До нижньої частини каркаса приварюється вантажна платформа, а для додаткової безпеки можна обшити конструкцію зсередини декоративними панелями з металу. Також на рамі встановлюють 4 колісні пари по кутах. Колеса в кожному кутку фіксуються перпендикулярно один одному таким чином, щоб одне впиралося в дно, а інше в стінку швелера.

Третій етап - виготовлення та встановлення напрямних. В якості основи для них краще використовувати швелер №10. Він має достатню твердість і не згинається навіть при великій довжині. Через кожні 60 см до швелеру приварюють пластини для кріплення з отворами з двох сторін.
Напрямна кріпиться до стіни за допомогою анкерів. Під час монтажу важливо проконтролювати вертикальність швелера по всій довжині, щоб він не пішов в сторону в будь-якому місці.

Перед установкою другий направляючої раму ліфта встановлюють таким чином, щоб всі 4 колісні пари встали в швелера. Після цього другий швелер кріплять до стіни, поступово піднімаючи кабіну.

Такий спосіб дозволяє встановити напрямні максимально точно і знизити до мінімуму рух ліфта в горизонтальному напрямку.

Монтаж підйомного механізму і страхувальної системи

Для простих ліфтів найкраще використовувати стандартний електричний тельфер з асинхронним двигуном і черв'ячним редуктором. Він надійний, добре справляється з невеликими навантаженнями і не виробляє зайвого шуму. Встановити механізм можна як на даху, так і в підвалі, перекинувши трос через блок. Противагу для невеликого домашнього ліфта встановлювати недоцільно, т. К. Він серйозно ускладнює конструкцію.

Для управління краще використовувати систему з двома кнопками, при натисканні яких підйомник буде переміщатися вгору або вниз. Також для додаткової безпеки на пульт рекомендується вивести кнопку екстреного відключення живлення.

Будь-ліфт необхідно убезпечити від обриву троса. Найпростіший варіант - взяти 2 храповика і закріпити між ними барабан зі страхувальним тросом. Такий механізм простий в збірці і досить надійний, щоб убезпечити людину від падіння кабіни ліфта.

Технічне обслуговування підйомника

Рухливі механізми вимагають регулярного догляду та огляду. Основним проблемним місцем ліфта є трос.

Для того, щоб з ним не виникло ніяких проблем, необхідно раз на кілька місяців проводити наступні дії:

Перевіряти рівномірність укладання в барабані;
Змащувати ролик і трос;
Оглядати Тросна наявність розривів плетіння і перегинів;
Перевіряти цілісність кріплень на барабані і рамі.

При належному технічному обслуговуванні ліфт пропрацює десятки років без поломок.
