Як зробити гарний фасад будівлі

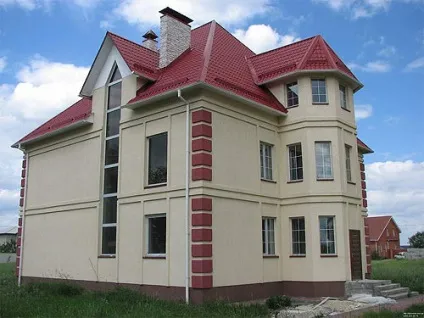

Фасад - це зовнішня, лицьова частина будівлі. Фасади можуть бути без облицювання або оформлені по-різному: навісні або оштукатурені ( «мокрі»).

Навісний вентильований фасад

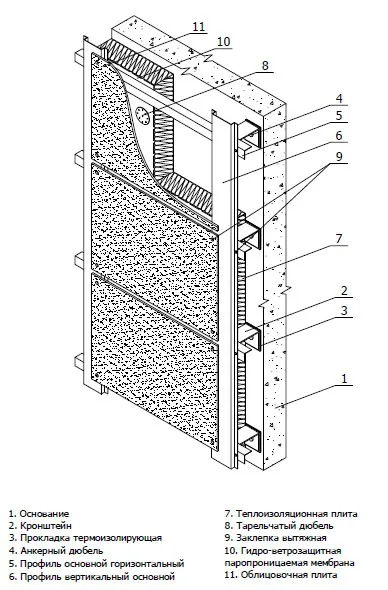

Навісний вентильований фасад (НВФ) - це фасадна система, що складається з металевої конструкції, утеплювача, волого-і вітрозахисної мембрани, повітряного зазору і зовнішніх облицювальних матеріалів.

Вентильований фасад виконує кілька корисних функцій:

Захисний екран надає естетичний, привабливий вигляд будівлі і надійно захищає стіни від негоди і механічних впливів.
Вентильований фасад дозволяє домогтися високої тепло- і звукоізоляції, забезпечуючи стабільний комфортний клімат в приміщеннях, як взимку, так і влітку (взимку - тепло, влітку - не жарко).
Потреба будівлі в енергії знижується на 30%, економія витрат на опалення.
Можливість проведення заходів щодо підвищення рівня пожежної безпеки і звукоізоляції.
Має довгий термін експлуатації (мінімум 50 років), а ремонт його елементів можливий без демонтажу всієї конструкції.
Простий монтаж. Відсутність "мокрих" процесів дає можливість проводити установку і ремонт в будь-який час року.
Не має потреби в утилізації старого покриття несучих стін.

Розглянемо елементи НВФ докладно.

1. Несуча підсистема навісного фасаду

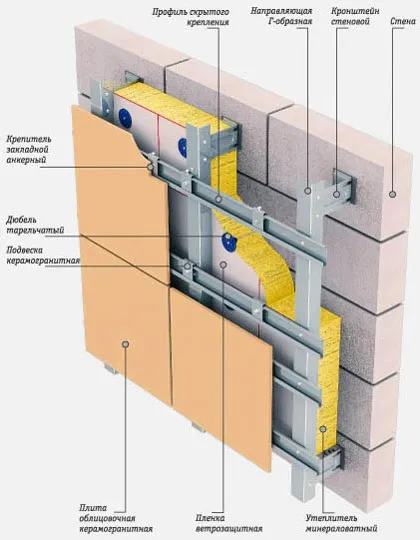

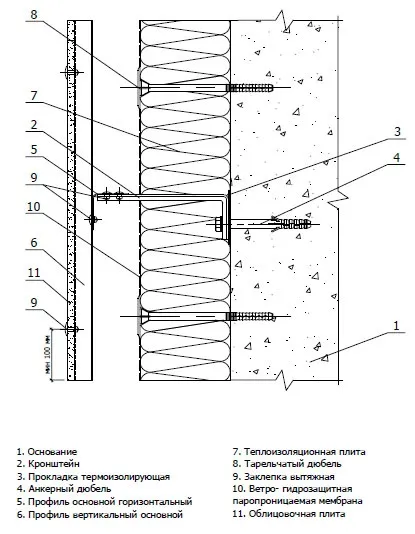

Підсистема - це набір комплектуючих і кріплення, необхідних для вирівнювання несучої стіни, створення вентильованого повітряного зазору, кріплення утеплювача і облицювальних матеріалів:

Кронштейни.
Несучі профілі (горизонтальні і вертикальні).
Кріплення (анкери, заклепки, дюбелі, саморізи, кляммери і т.д.).
Додаткові елементи (декоративні профілі, ущільнювачі і т.п.).

Зазвичай для виготовлення деталей підсистеми використовуються три матеріали - оцинкована сталь, алюміній і нержавіюча сталь. Характеристики міцності цих матеріалів істотно розрізняються (див. Таблицю).

Кронштейни та направляючі з алюмінієвих сплавів легкі, але мають порівняно зі сталлю більш високу теплопровідність і низьку температура плавлення (близько 650 ° C). Каркас з алюмінію поступаються сталевому по теплотехнічних характеристиках і пожежобезпеки. До речі, будь-який алюмінієвий каркас повинен мати за вимогами пожежної безпеки сталеві протипожежні відсічення.

Додаткові елементи (ущільнювачі, подовжувачі кронштейнів, декоративні профілі) служать для розширення можливостей систем при використанні на особливо викривлених базових поверхнях або нестандартних розмірах і вазі облицювальний матеріал.

Який би надійною і якісною не була підсистема, вона лише передає навантаження з навісного фасаду на несучу стіну будівлі. Тому питання надійності кріплення кронштейнів до стін є нітрохи не менш важливим, ніж питання забезпечення несучої здатності самих кронштейнів.

фасадний кріплення

Вибір кріплення - дуже відповідальний етап при проектуванні вентильованого фасаду.

Кронштейни кріпляться безпосередньо до несучої стіни за допомогою анкерів. Кращою основою для навісного фасаду є бетонні і цегляні стіни. Для кріплення до них застосовуються фасадні анкери.

Можливо також кріплення фасадів на деякі види блокових пустотілих стін. Для кріплення до них використовуються шпильки і хімічні анкери.

Підбір кріплення анкера проводиться після розрахунку навантажень і проведення випробувань на несучі навантаження. Випробування проводяться компанією ТМ-Ресурс. Акти випробувань є частиною виконавчої документації, необхідної для здачі об'єкта в експлуатацію.

Плити утеплювача, а також волого й вітрозахисні мембрани кріпляться до стін за допомогою довгих тарілчастих дюбелів (дюбель-гриб). Широка капелюшок надійно притискає утеплювач до стіни. З усього різноманіття підходять тільки пластикові дюбелі з металевим сердечником.

Кріплення облицювальний матеріал може бути відкритого і закритого типу. Найбільш простий варіант кріплення - це відкритий тип, який здійснюється за допомогою:

Кляммеров з нержавіючої сталі, які використовується для видимого кріплення плит облицювання.
Саморізів по металу, а так само саморізів з прес-шайбою.
Болтів з нержавіючої сталі.
Витяжних заклепок, які використовується для кріплення елементів подоблицовочной конструкції між собою, обрамлень і відливів віконних прорізів.

При використанні витяжних заклепок важливо дотримуватися сумісність матеріалів. Основний показник сумісності матеріалів - неможливість протікання електрохімічної реакції між компонентами (гальванічна пара). Якщо використовується алюмінієвий каркас, то заклепки повинні бути алюміній / алюміній, якщо сталевий - сталь / сталь.

Перевага відкритого типу системи в її економічності і надійності.

Для виконання кріплення закритого типу потрібна додаткова обробка панелей, що призводить до подорожчання конструкції. Конструкція системи має підвищену твердість і міцністю для запобігання руйнування облицювання. Ідеально підходить для облицювання будівель знаходяться в зоні дії вібраційних навантажень (що проходять підземні лінії метрополітену, залізниць і т.д.). У конструкції системи передбачені фіксуючі гвинти, що перешкоджають бічному зсуву облицювальних плит при впливі вібрації. Кріплення облицювальних плит до системи здійснюється за допомогою анкерів цангового типу, які вставляються в глухі отвори зі зворотного боку плити.

Перевага закритого типу кріплення в його естетичності і міцності, так як додатково система має захисну сітку з міцної тонкої сталі "антівандал", відколоти шматок такого облицювання практично неможливо.

Системи кріплення можна комбінувати - на нижньому рівні ставити закритий тип, а вище відкритий.

Утеплювач, який використовується при монтажі вентильованого фасаду, повинен бути щільним 80кг / м3 - 100кг / м3. Утеплювач повинен відповідати вимогам пожежної безпеки, володіти такими якостями, як стійкість, довговічність, стійкість до повітряним потокам, а також тепло- і звукоізоляційні характеристики. Як утеплювач у вентильованих фасадах зазвичай застосовується мінеральна вата.

При виборі товщини утеплювача і зазору повинні бути враховані особливості теплопередачі, влагопереноса, фільтрація повітря і вітрового впливу на систему вентильованого фасаду.

3. Облицювальні матеріали

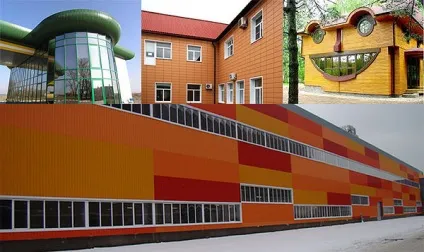

Існує безліч видів різних облицювальних виробів для захисного екрану фасадних систем. Найпопулярніші з них:

Цементно-волокнисті панелі, стійкі до атмосферних явищ, покриті захисно-декоративним шаром.
Панелі з натурального каменю або керамогранита.
Профільовані листи (металевим листам для підвищення жорсткості надають хвилеподібну форму).
Фасадні об'ємні металеві панелі або касети різноманітної форми та забарвлення.
Панелі з композитних матеріалів, що володіють жорсткістю, стійкістю до ударів і механічних пошкоджень.
Скляні облицювальні вироби.
Медіафасади.

4. Відливи, відкоси, парапетні кришка - заключні елементи облицювання будівлі

Зовнішні укоси на вікнах можуть виконувати функцію протипожежної розтин або бути декоративним елементом. Вибір матеріалу укосів обумовлений типом застосовуваного облицювальний матеріал.

Монтаж навісного фасаду

Монтаж вентильованих навісних фасадів не представляє ніяких проблем.

1) Робота починається з розмітки фасаду і монтажу кронштейнів, до яких буде кріпитися несуча профільна конструкція.

2) Утеплювач кріпиться до стіни дюбель-грибами від низу до верху, з розрахунку не менше п'яти грибків на квадратний метр поверхні. При товщині утеплювача більше 150 мм утеплення виконується в два шари з перев'язкою швів.

3) Потім виконується гідроізоляція - теж знизу вгору, з перетином смуг плівки в 10 см або кріпленням самоклеющейся стрічкою стиків.

4) Несучий профіль монтується строго по схилу, з постійним контролем відстаней між осями.

5) Монтаж облицювання залежить від її типу із застосуванням відкритої або закритої системи кріплення.

Рекомендуємо подивитися навчальний фільм Монтаж навісного фасаду

мокрий фасад

Утеплення фасадів мокрим способом - один з найпопулярніших методів утеплення в будівництві. Процес утеплення та оздоблення настільки простий, що впоратися з роботою під силу людині, яка має найелементарніші будівельні навички. Розглянемо докладніше як зробити мокрий фасад.

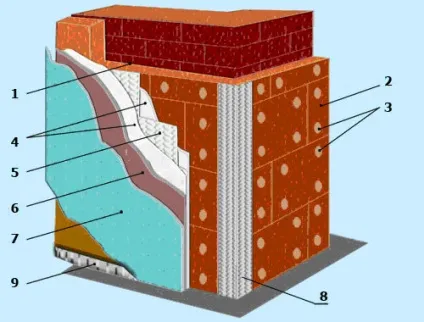

На основу фасаду послідовно наносяться і скріплюються між собою елементні шари, що входять в систему:

Спочатку на стіну будівлі наноситься грунтовка (1). Її завдання скріпити стіну (підстава) і наступний шар утеплювача "мокрого фасаду". Термоизолирующая плита (2) приклеюється до стіни спеціальним клеєм, далі додатково кріпиться до стіни дюбелем з тарельчатой головкою (3). Поверх термоізолюючого шару, утримуваного дюбелями, наноситься шар клею (4) і армуючої склосітки (5). Цей шар служить основою для подальших зовнішніх шарів і забезпечує зчеплення шарів системи. Далі наноситься основа для декоративного шару - грунтовка (6), потім декоративна фасадна штукатурка (7). На кути будівлі необхідно встановити углозащітний профіль (8), а внизу мокрого фасаду - цокольний профіль (9).

Переваги мокрого фасаду

Надійний захист фасаду і несучих конструкцій від впливу опадів, перепадів температур і інших негативних явищ навколишнього середовища.
Установка теплоізоляційних плит з зовнішньої сторони будинку дозволяє створити сприятливий клімат всередині будинку і економить енергію на опалення.
Система забезпечує потрібну звуко- і шумозахист будівлі, а також малий нагрів і пожежна безпека.
«Точка роси» при використанні системи мокрий фасад зміщена назовні, а значить, налагоджується оптимальний теплообмін, тепло надійно зберігається, стіна або начинка теплоізоляційного шару не буде перезволожувати.
Велика розмаїтість декоративного оздоблення: від Хай-теку до Версаля.

Особливості монтажу мокрого фасаду

При проведенні робіт температура навколишнього повітря повинна бути не менше +5 ºС. Виконувати роботу в період підвищеної вологості і особливо під час випадання опадів вкрай небажано. Рівномірної просушування може зашкодити не тільки дощ, але і туман.

Рекомендуємо подивитися навчальний фільм Монтаж мокрого фасаду

висновок

Важливими критеріями, що дозволяють гарантувати високу якість і довговічність фасадних систем, є:

Створення проекту з урахуванням всіх особливостей будівлі.
Вибір якісних матеріалів і комплектуючих.
Висока кваліфікація фахівців-монтажників.
Суворе дотримання технології монтажу.
Регулярний моніторинг стану фасаду вже на етапі експлуатації і прийняття термінових заходів щодо усунення проблем.

Навісні і мокрі фасади ідеально підходять для житлових будинків, промислових будівель, складів, для громадських і адміністративних об'єктів.

Ви познайомилися з сучасними системами утеплення фасадів будинків, які на сьогоднішній момент часу є оптимальним варіантом при вирішенні такого питання як створення теплової, звукової захисту будівлі і його декоративного оздоблення.
