Як зробити ехолот в домашніх умовах, рибальські саморобки своїми руками

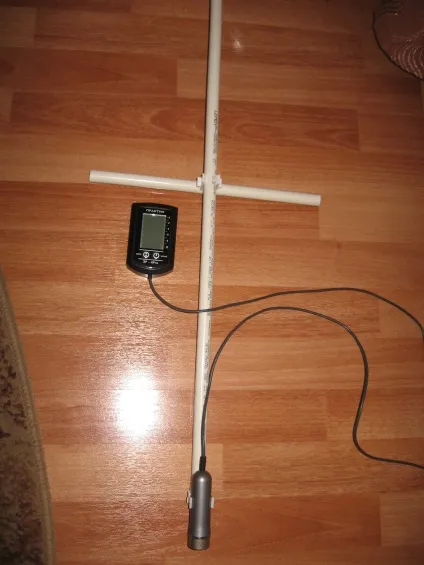

Моя конструкція на даний час тестувалася тільки на водоймі з максимальною глибиною близько 4 м. Прилад показав відмінні результати. У міру можливості постараюся протестувати роботу ехолота на більш великих глибинах, про що буде повідомлено Новомосковсктелям. Отже, перейдемо до схеми.

Схема міні-ехолота показана на малюнку нижче. Основні функціональні блоки ехолота: Працює ехолот наступним чином: Цей сигнал запускає на зазначений час задає генератор з робочою частотою кГц на мікросхемі IC4. Далі сигнал подається на мікросхему IC5, де частота сигналу ділиться на 2. Сигнал з IC5 подається на буферний каскад на мікросхемі IC6 і далі на ключі Q3 і Q4. Далі сигнал з вторинної обмотки трансформатора Т1 подається на пьезокерамический датчик-випромінювач LS2, який посилає ультразвукові посилки в зовнішнє середовище.

Діодний збірка BAV99 на вході приймача обмежує вхідний напруга приймача в момент роботи передавача. Сигнал з приймача подається на компаратор на мікросхемі LM, чутливість якого регулюється мікро контролером. Далі сигнал обробляється в мікроконтролері і відображається в потрібному вигляді на графічному ЖК дисплеї 84х48 точок. Первинна обмотка намотується в 2 дроти і містить 2х14 витків, вторинна - витків дроту ПЕВ-2 0,21 мм. Першою мотається вторинна обмотка. Обмотки необхідно ізолювати один від одного шаром лакоткани або трансформаторної паперу. Тепер найцікавіша і проблемна частина: У мене ця проблема була вирішена спочатку: При прошивці мікроконтролера ATMega8L fuse bits виставити згідно зображенні нижче. Повна інформація по виготовленню, налаштування, прошивці і керівництву по використанню міні-ехолота. У нашому каталозі налічується вже понад саморобок.

Риба однакового розміру, що пливе по центру дуги до поверхні, може перебувати в дузі короткий час і тому давати невеликий відбиток. Якщо ж та сама риба притискається до дна і проходить по центру дуги, то потрапить у цільову зону на більш тривалий період часу і дасть більший сигнал. Загалом кажучи, риба буде здаватися менше, чим ближче вона до перетворювача, і крупніше, ніж далі від нього. Це прямо протилежно тому, що бачать наші очі при сонячному світлі. Наприклад, ви виявите, що косяк потрібної риби, що знаходиться в тісному скупченні в горизонтальному шарі, утворює велику дугу, але з кутами, які мало відрізняються від позначки однієї риби. Є одна помилка, типова для всіх ехолотів, про яку знають або навіть замислюються лише деякі рибалки, це те, що всі ЗДАЄТЬСЯ, як ніби воно знаходиться під човном, хоча насправді це не так. На малюнку видно, як все ехолоти видають помилку в читанні риби, що знаходиться між човном і дном.

Це відбувається через те, що прилад намагається вибудувати всю знайдену рибу в межах конуса в одну пряму лінію, яка переконує нас, що риба знаходиться прямо під днищем човна. Також малюнок показує нам, що відбувається коли дві або більше риби виявляються на тому ж самому відстані від перетворювача. хоча насправді вони знаходяться на різних кінцях конуса. Всі вони позначаються ехолотом, як на одній відстані, і тому показуються як одна риба.
