Як зробити біде для унітазу своїми руками

Історики стверджують, що перша письмова згадка про біде було в 1710 році. І хоча минуло вже більше трьох століть, це гігієнічний зручність досі є не в кожному будинку навіть багатих розвинених європейських країн, не кажучи вже про беднойУкаіни.

Що ж таке біде? Це санітарно технічний пристрій гігієни з фаянсу, зовні схоже на унітаз, але призначене для гігієнічних цілей, підмивання інтимної зони і ануса людини завдяки наявності в біде фонтанчика чистої води. Біде випускаються як самостійний пристрій, і зазвичай встановлюється поруч з унітазом, займаючи стільки ж місця, як і сам унітаз.

У наших малогабаритних туалетах, як правило, місця для біде, навіть при більшому бажанні його встановити немає. Але якщо місце знайдеться, то пересідати з унітазу на біде не зручно. Тому останнім часом великої популярності набули кришки-біде для унітазів.

Така кришка-біде встановлюється замість штатної кришки унітазу і додає унітазу ще одну функцію - функцію біде. Однак ціни на кришки-біде позамежні. Ціна найпростішої, що представляє собою краник з трубочкою, становить від 100 $, а ціна японських багатофункціональних кришок перевищує вартість автомобіля «Жигулі»! Для багатьох це поки не дозволена розкіш.

Вперше з унітазом, оснащеному функцією біде, я зустрівся в закордонному готелі відпочинку. Хоча це було найпростіше біде, що представляє собою пластикову трубочку, витікаючу від водопровідного крана, притиснуту кришкою унітазу. Навіть таке примітивне біде дозволяло завжди підтримувати в чистоті анус і інтимне місце. Захотілося теж дооснастити свій домашній унітаз функцією біде.

Вийшла гнучка система, що дозволяє управляти фонтанчиком води починаючи від включення і регулювання напору водопровідних вентилем і закінчуючи сенсорним управлінням. Таким чином зробити з унітазу біде буде під силу навіть початківцю домашньому майстру.

Конструкція біде для унітазу

Конструкція механічної частини біде для унітазу складається всього з декількох деталей, пластикової та латунної трубочок з форсункою на кінці. Пластикова трубочка протягнута через отвір, просвердлений в гумовій ущільнювальної прокладки-кільці, встановленої між майданчиком унітазу і зливним бачком.

Для подачі води в фонтанчик біде в водопровідну мережу встановлено додатковий вентиль і електромагнітний клапан від будь-якої автоматичної пральної машини. Вентиль потрібен для регулювання тиску води в фонтанчики біде, а електромагнітний клапан для управління подачею води дистанційно. Детальніше.

Біде для унітазу своїми руками, підігрів води

Коли унітаз був доповнений функцією біде, а це було взимку, то стало очевидно, що холодна вода не дуже приємна для тіла і постало завдання подавати в фонтанчик біде теплішу воду. У промислових зразках біде воду підігрівають за допомогою електронагрівального елемента двома способами, постійно підтримують задану температуру в буферній ємності, що економічно недоцільно, або включають підігрів в момент використання біде, але тоді потрібен певний час чекати.

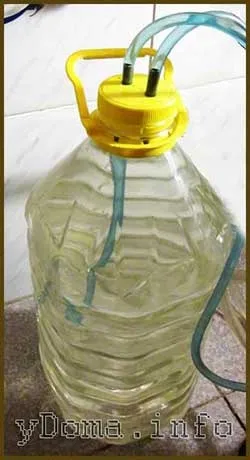

Такі варіанти мене не влаштовували, і я придумав простий, і як показала експлуатація, цілком прийнятний спосіб підігріву води, за рахунок передачі тепла від навколишнього повітря. Детальніше.

Електрична схема управління біде унітазу вимикачем

Подавати і регулювати натиск води в фонтанчики біде можна за допомогою вентиля, але набагато зручніше це робити дистанційно, як включати світло клавішею вимикача. Так як електромагнітний клапан подачі води харчується безпосередньо від побутової мережі 220 В, і вода, що проходить через електромагнітний клапан, безпосередньо контактує з тілом людини, то для виключення ураження людини електрично струмом, необхідно вжити додаткових захисних заходів.

Є два способи захисту від ураження електричним струмом, додаткове заземлення і подвійна ізоляція. Який спосіб використовувати залежить від технічних можливостей в туалеті. Детальніше.

Електрична сенсорна система управління біде унітазу

Включати подачу води в фонтанчик біде можна і за допомогою механічного вимикача. Але хотілося, щоб біде по функціональним можливостям управління було максимально наближене до промислових зразків, а за експлуатаційними характеристиками не поступалося ім. На додаток хотілося закласти в систему управління можливість доповнення системи біде додатковими функціями, наприклад включення повітряного фільтра, ароматизатора та інші.

Для виключення випадкового подачі води в біде, на корпусі унітазу встановлений сенсорний датчик присутності. Якщо унітаз вільний, то сигнал з датчика блокує всю систему в цілому. Якщо людина сіла на унітаз, то на вимикач надходить дозволяючий сигнал і в разі необхідності можна включити або виключити подачі води в біде. Для цього досить піднести руку до вимикача. Якщо піднести руку повторно, то подача води припиниться. Якщо трохи підвестися з унітазу, то подача води теж припиниться. Детальніше.

Сенсорний датчик присутності і вимикач для біде

Для управління подачею води в фонтанчик біде вирішив встановити електронний датчик і вимикач сенсорного типу, щоб виключити випадкову подачу води і дотиків до органів управління. Готового датчика або схеми саморобного, який би мені підійшов, знайти в Інтернеті не вдалося. Довелося попрацювати самому.

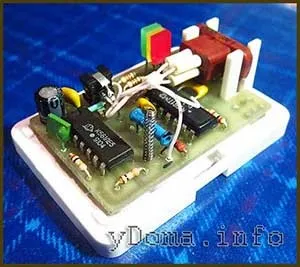

В результаті вдалося розробити схему простого універсального сенсорного датчика ємнісного типу на двох логічних елементах. Схема довела свою стабільну і надійну роботу в експлуатації. В системі управління біде один датчик встановлений безпосередньо на корпусі унітазу і виконує функцію датчика присутності. Другий датчик встановлений на стіні і служить сенсорним вимикачем і спрацьовує при піднесенні до нього руки відстань 3 см. Докладніше.
