Як застосовувати термонасадкові трубки

Термоусаджувальна трубка є ідеальним засобом для створення акуратною і надійної ізоляції з'єднань проводів. Такі з'єднання виходять компактними, мають професійний, естетичний вигляд. Засаджені трубка постійно зберігає отриману при усадки форму, щільно облягає ізольовані проводи, з'єднувачі і наконечники (клеми). При наступних нагревах до температури вище температури усадки, трубки лише стають м'якими, але при цьому не руйнуються і зберігають свої ізоляційні властивості.

Широкий діапазон розмірів, забарвлень і фізичних параметрів, термоусаджуваних трубок дозволяє вважати їх універсальним, економічними і технологічним засобом ізолювання з'єднань проводів і кабелів. У тих, хто вперше має справу з термоусаджуваної технологією ізолювання, виникають численні запитання. У цій статті наведені найпоширеніші питання по термоусадці і відповіді на них.

Як позначаються розміри термоусаджуваних трубок?

Як правило, для позначення розміру трубок через дріб вказуються її внутрішні діаметри до і після усадки номіновані в міліметрах. Наприклад, розмір 12/4 означає те, що трубка до усадки має внутрішній діаметр 12мм. а після повної усадки - 4 мм. В позначенні термоусаджуваних трубок завжди вказується її номінальний внутрішній діаметр. Номінальний діаметр може відрізнятися від фактичного. До усадки реальний діаметр може бути трохи більше номінального, а після вільної усадки внутрішній діаметр може бути трохи менше зазначеного номінального. Наприклад, трубка з номінальним розміром 12/6 в дійсності може мати розмір 12,5 / 5,5.

Різниця номінального і реального діаметру регламентується допусками конкретного виробника. Деякі виробники в каталогах вказують не фактичні внутрішні діаметри своїх трубок до і після усадки, а діапазон діаметрів проводів або кабелів з якими дана трубка може застосовуватися. Наприклад, для трубки, що має за каталогом позначення 16/5 ці цифри означають, що максимальний діаметр проводу, на який її можна надіти - 16мм, а мінімальний діаметр проводу, який вона гарантовано обожмет - 5мм. Фактичні розміри трубки, в цьому випадку, будуть мати трохи більший діапазон (до усадки 17мм, а після вільної усадкі- 4,5мм).

Що означає коефіцієнт усадки (2: 1, 3: 1 і т.д.)?

Коефіцієнт усадки - це приблизна максимальна співвідношення внутрішнього діаметра трубки до усадки до його величиною після повної (вільної) усадки. Наприклад, трубка діаметром 12мм, здатна при нагріванні всістися до 6мм, має коефіцієнт усадки 2: 1 (дворазова усадка). Якщо трубка вмощується з 12мм до 4 мм, то її коефіцієнт усадки - 3: 1 (триразова усадка). Таким чином, коефіцієнт усадки вказує, у скільки разів зменшується діаметр трубки.

Чи зменшується довжина термоусаджуваних трубок при усадки?

В процесі усадки, термонасадкові трубки в основному зменшуються в діаметрі, але існує і незначна поздовжня усадка. Залежно від типу і розміру трубок, поздовжня усадка може становити від 5% до 15% від початкової довжини. Дані значення вказані для випадків вільної (повної) усадки, що на практиці трапляється вкрай рідко. Цей фактор необхідно враховувати при нарізці трубки. Точні параметри поздовжньої усадки в кожному конкретному випадку можна з'ясувати тільки експериментальним шляхом.

Як змінюється товщина стінок трубки при усадки?

Чим сильніше вмощується трубка, тим сильніше збільшується товщина її стінок. Максимальну товщину стінки набирають при повній (вільної) усадки. Саме цей параметр вказується в каталогах. Якщо ж трубка сіли в повному обсязі, то і товщина стінок буде мати якусь проміжну величину між товщиною до усадки і товщиною стінок після повної усадки.

Який діапазон діаметрів проводів можна застосовувати з даними розміром трубки?

Термоусаджувальні трубки можна застосовувати з усіма проводами, діаметр яких входить в діапазон розмірів трубки. Однак, необхідно враховувати, що в залежності від ступеня усадки трубки, змінюється і товщина її стінок. Мінімальна товщина стінок у трубки до усадки, а максимальна після повної усадки. Цей фактор має значення, коли критична товщина ізоляційного шару, створюваного термоусаджуваної трубкою. Крім того, необхідно враховувати вартість трубок. Найдешевшим рішенням буде використання мінімального відповідного діаметру трубки.

Чи забезпечують термонасадкові трубки герметичність ізольованої ділянки?

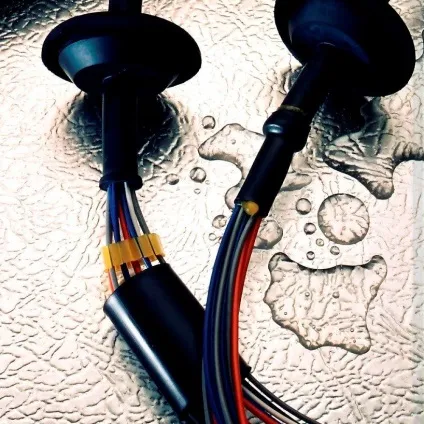

Якщо потрібна надійна ізоляція в умовах підвищеної вологості або в умовах частого намокання ізольованого з'єднання, необхідно використовувати термоусадку з внутрішнім шаром термоклею (клею-розплаву). Внутрішній клейовий шар являє собою полімерний склад, який стає рідким при нагріванні, а при охолодженні знову твердне. У початковому стані (до усадки трубки), клейовий шар на дотик абсолютно нелипкий. Він не заважає надягати трубку на провід. При нагріванні трубки, клей розплавляється і заповнює всі порожнини всередині трубки. У рідкому стані він має хорошу адгезію (прилипання) практично з усіма пластмасами і металами. Існують термоклей, з виборчої адгезію. Він добре прилипає до пластмас, але не прилипає до металів. Трубки з таким клеєм застосовують для герметизації коаксіальних металевих роз'ємів, щоб трубка легше знімалася з роз'єму при демонтажі.

Чим різати трубки?

Тонкі термонасадкові трубки найзручніше різати простими ножицями. Можна використовувати і гострий ніж. Головне, щоб обрізані краї були гладкими і без задирок. Деякі трубки можуть порватися в місцях задирок під час усадки.
