Як встановити зовнішній вимикач?

Часто зустрічаю в квартирах проводку приховану, а вимикач варто зовнішній. Раніше так будували, по крайней мере в нашому місті. Тому з часом постає питання про заміну зовнішнього вимикача. Тут все просто і штроб для нього ніяких не потрібно. Давайте нижче розберемося як встановити зовнішній вимикач. Весь цей цікавий процес я змоделював на невеликому стенді і нижче проілюстрував кожен крок фотографіями. Подивившись їх, ви зможете не тільки встановити зовнішній вимикач, але і демонтувати його і якщо потрібно замінити. Дивимося.

Як встановити зовнішній вимикач?

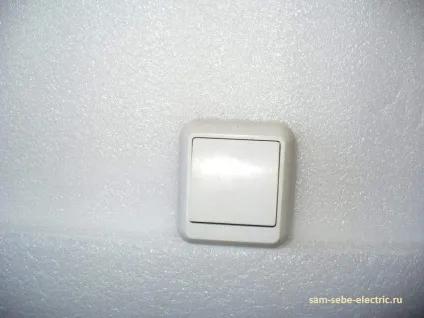

Як приклад візьмемо ось такий зовнішній вимикач. Процес монтажу всіх вимикачів в основному однаковий, тільки у різних виробників їх конструкція може трохи відрізнятися.

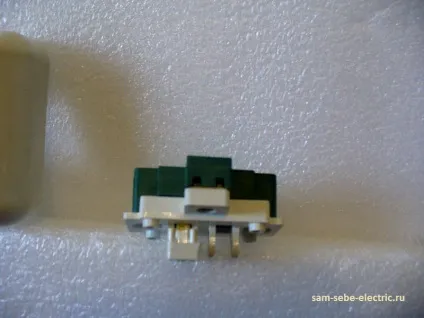

Спочатку нам необхідно його розібрати. Для цього тонкою плоскою викруткою піддягаємо клавішу і виймаємо її.

Ось що в результаті отримуємо.

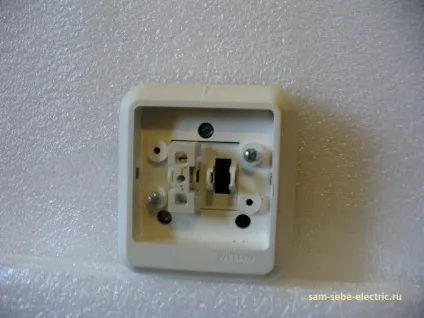

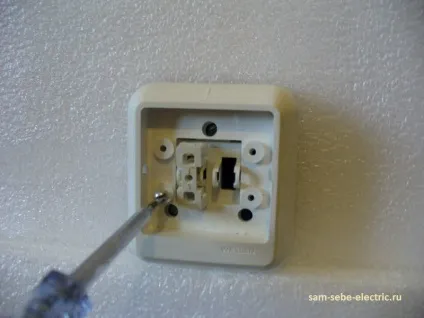

Тепер необхідно зняти корпус вимикача. Для цього викруткою відкручуємо два болти.

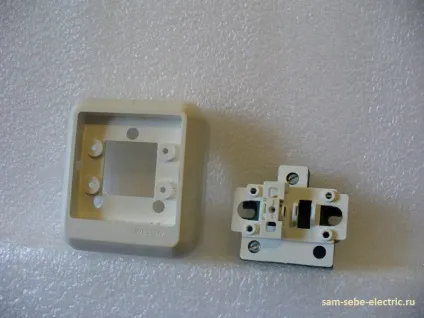

Так ми отримали доступ до контактів зовнішнього вимикача. Їх всього два, так як вимикач одноклавішний. Однією житлової у нас буде приходити фаза з розподільної коробки, а інший житловий буде йти та ж фаза на сам світильник (люстру).

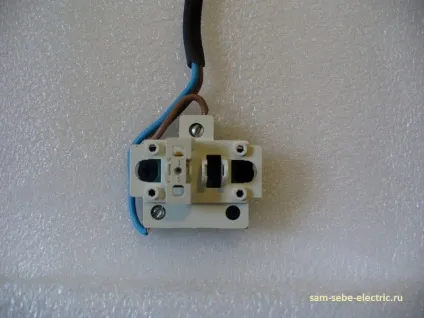

Монтаж зовнішнього вимикача ми починаємо з підключення проводів. Полярність тут не має великого значення. У нашому випадку провід до вимикача походить згори. Сам провід потрібно заховати в кабель-канал. Так буде красиво і безпечно. Також провід може до вимикача підходити з будь-якого боку або з самої стіни.

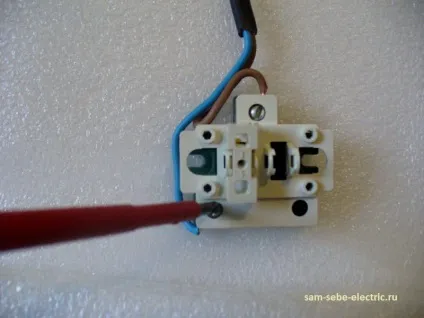

Тепер потрібно закріпити зовнішній вимикач на стіну. Якщо стіна бетонна або цегляна, то кріпимо дюбелями, а якщо дерев'яна тощо, то кріпимо просто саморізами. Чому я описав спочатку підключення проводу до наружноу вимикача, а тільки потім його кріплення? Мені здається так зручніше. Провід підключити на контакти простіше, коли він знаходиться на вазі. Так їм можна вільно маневрувати під час підключення проводів і потім вони вже ніяк не заважають при його кріпленні.

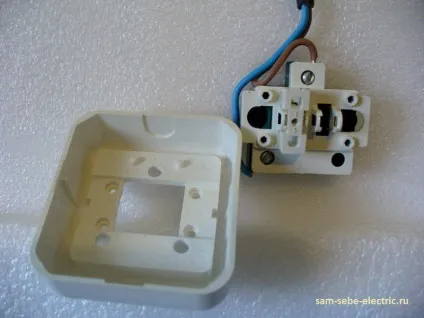

Тепер потрібно нам поставити на місце корпус. Якщо провід підходить збоку, то корпус у нас не сяде на місце. Тут потрібно вирізати в корпусі невеликий отвір для проходження кабелю.

Для цього є спеціальні мітки, де товщина пластмаси зовсім тонка, що полегшує її видалення.

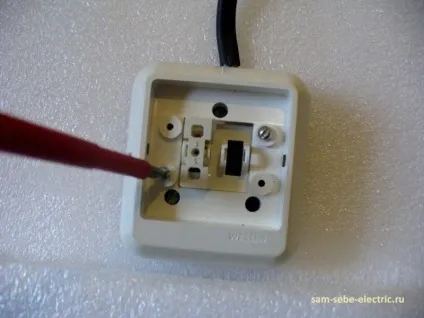

Після того як вирізали отвір, ставимо корпус на місце і кріпимо болтами.

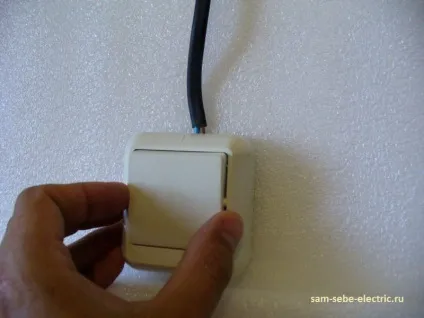

На заключному етапі установки зовнішнього вимикача ставимо на місце клавішу. Дивіться, щоб виступи з внутрішньої сторони клавіші потрапили в сам перемикач.

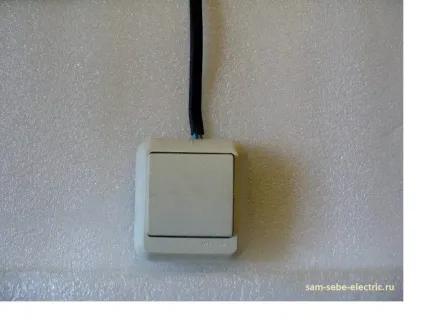

Ось і все ми встановили зовнішній вимикач. Його демонтаж відбувається в зворотному порядку.

Не забуваємо посміхатися:

У недільній школі йде урок
Батюшка: - А скажи мені юнак, як тече електрику по дротах?
Учень: - З божою поміччю!
Батюшка: - Молодець - сідай

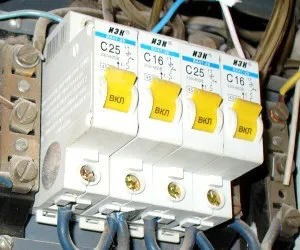

Ось тут потрібно бути дуже уважним. Неправильний вибір автоматичного вимикача за номіналом може призвести до займання проводки або автомат буде спрацьовувати на відключення по п'ять разів.
