Як влаштований квартирний електрощит

У будинках старої споруди харчування квартир вироблялося через поверхові електрощітки, в яких встановлювалися електролічильники і захисна апаратура (автоматичні вимикачі. Запобіжники) для всіх квартир, розташованих на сходовому майданчику.

Однак сучасні тенденції змінили підхід до розподілу електричної енергії і електрощітки стали облаштовувати безпосередньо в квартирах. Цьому сприяло декілька основних причин, а саме:

Брак місця в поверхових щитах через занадто великої кількості розміщується електрообладнання (УЗО, автомати, лічильники і так далі);
Необхідність збереження досить дорогого електроустаткування від вандалізму і злодійства;
Зручність - щоб відключити групу споживачів в квартирі немає необхідності виходити в під'їзд;

Існують електрощити прихованої і зовнішньої установки.

Розподіл квартирної електромережі на групи

Для підвищення безпеки і надійності електропостачання, а також більшої зручності при експлуатації і ремонті електричну мережу квартири розбивають на групи. Найпопулярніші розподілу квартирної електромережі на групи має такий вигляд:

За видами споживачів - дуже добре підходить для невеликих квартир, де споживачі розбиваються на наступні групи: освітлення, кухонні розетки, кондиціонер, бойлер, пральна машина, розетки в кімнатах і так далі;
По приміщеннях - найбільш доцільно використовувати в великогабаритних квартирах з великим щодо енергоспоживанням в кожній кімнаті: кухня, коридор, технічні приміщення, кімнати і так далі;
Досить часто застосовують і комбінований варіант, що складається з описаних вище способів;

Призначення квартирного щита - це індивідуальне відключення напруги живлення для груп електроприймачів, облік електроенергії, індикація наявності фаз та інше.

Дуже часто для реалізації схем захисту і відключення вдаються до двох найбільш поширеним варіантам:

Всі розетки підключають через УЗО до одного автомату. До іншого автомату без використання ПЗВ підключають ланцюга освітлення, а третій використовують для живлення потужних споживачів, таких як пральна машина, бойлер, кондиціонер та інші.

Переваги такої схеми підключення:

простота;
Немає необхідності в додаткових розподільних коробках;
Невелика вартість;

При аварії вся група споживачів залишиться без електропостачання;
Більш складний процес виявлення несправності на лінії;

Автоматичний вимикач поєднує в собі функції живлення освітлення і розеток з розподілом повноважень в розподільних коробках. В такому випадку потенційно небезпечні ланцюга слід забезпечувати пристроями захисного відключення УЗО.

Кожна зона електропостачання під контролем, що сприяє гарному управлінню та швидкому знаходженню несправностей на лінії;
Максимальний захист;
При аварії практично всі прилади залишаться підключеними до мережі;

Збільшуються розміри щита;
Істотно зростає ціна проекту;

Електрична схема щитка

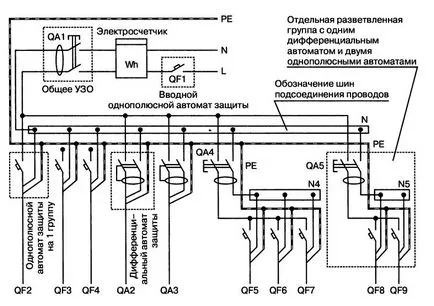

Нижче показана принципова схема квартирного електрощитка:

Схема щитка виконана для системи заземлення TN-C-S при однофазному вводі. На схемі умовно позначено: L - фаза напруги живлення, N - нейтраль або нульовий робочий провідник, PE - захисне заземлення.

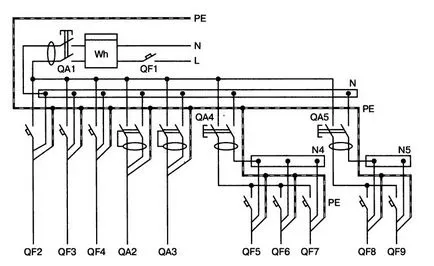

Більш детальна схема нижче:

Вступної автомат захисту - автоматичний вимикач, призначений для повного відключення всієї квартири в разі аварійної ситуації або для примусового відключення всієї квартири самим користувачем.

Електричний лічильник - пристрій для обліку витрати електроенергії даним приміщенням. Вимірювання проводить в кВт ∙ год. Можуть бути як механічними, так і електронними. Електронні електролічильники можуть програмуватися і передавати дані про споживаної енергії інших електронних пристроїв.

Диференціальний автомат - пристрій, який об'єднує в собі функції автоматичного вимикача і пристрою захисного відключення УЗО.

Шини для приєднання проводів - укомплектовують електрощити як мінімум двома. Одна для приєднання проводів заземлення, а друга для нульових проводів.

У зазначеному щитку присутній два відгалуження на окремі групи (QA4, QA5). Група 1 має три відгалуження (QA4), а група 2 два відгалуження (QA5). Такий варіант може підійти для окремих функціональних груп ванни і кухні.

Приклади схем квартирних щитків

Електромонтаж квартирного електрощита виробляють на підставі електричної схеми. У разі якщо щиток купується в зборі, то схема електрична принципова повинна додаватися.

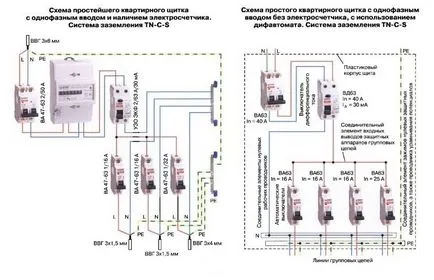

Приклад простого квартирного електрощита із застосуванням УЗО показаний нижче:

Для наочності показані перетину і марки кабелів, які можна застосовувати для окремих кабельних ліній.

Справа показана стандартна комплектація звичайної квартири. На вводі в квартиру встановлюють ПЗВ із диференціальним струмом 30 мА послідовно з диференціальним автоматичним вимикачем або звичайним автоматичним вимикачем. У щиті можуть бути кілька груп споживачів.

У показаному прикладі групи освітлення і розеток захищених двома автоматичними вимикачами ВА63 з номінальним струмом в 16 А, а також автомат з номіналом в 25 А для захисту електричної плити.

Досить часто в окрему групу виділяють кондиціонери або пральні машини.

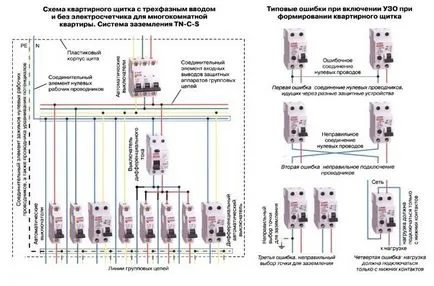

Схема електрощита для багатокімнатної квартири буде виглядати приблизно так (схема зліва):

Диференціальний автоматичний вимикач встановлюється для захисту кухонних розеток, що використовують велику кількість різних електроприладів. Диференціальний вимикач навантаження виробляє захист інших об'єктів - освітлення санвузлів, вимикачі кімнат і іншого електроустаткування.

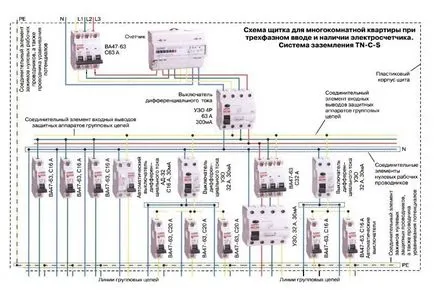

Нижче показана більш складна схема для розподільного щита багатокімнатної квартири:

В даному випадку на вводі встановлено ПЗВ ВД63 з диференціальним струмом в 300 мА. Це пов'язано з тим, що струм витоку може бути досить високий через велику протяжність лінії і при установці УЗО з меншим струмом витоку можливі помилкові спрацьовування.

Перші три автомата необхідні для захисту ланцюгів освітлення. Диференціальний автомат з струмом витоку 10 мА використовують для захисту електрообладнання ванної кімнати. Такий низький струм спрацьовування необхідний через підвищену небезпеку ураження електричним струмом у ванній кімнаті. Група з УЗО ВД63 і трьох автоматів захищають розетки. Трифазний автомат ВА63 і УЗО ВД63 виробляють захист потужних споживачів, таких як електроплита. Остання лінія з одного УЗО ВД63 і двох автоматичних вимикачів ВА63 призначені для захисту ланцюгів підсобних та інших приміщень.
