До вчорашнього дня в моєму уявленні всі вугільні електростанції були приблизно однаковими і являли собою ідеальні знімальні майданчики фільмів жахів. З почорнілими від часу конструкціями, котлоагрегатами, турбінами, мільйонами різних труб і їх хитрих сплетінь з щедрим шаром чорної вугільного пилу. Рідкісні робочі, більше схожі на шахтарів, в поганому освітленні зелених газових ламп ремонтують якісь складні агрегати, тут і там з шипінням вириваються клуби пари і диму, на підлозі розлилися густі калюжі з жіж темного кольору, всюди щось капає. Ось приблизно такими я бачив вугільні станції і вважав, що вік їх уже йде. Майбутнє за газом - думав я.

Виявляється, зовсім немає.

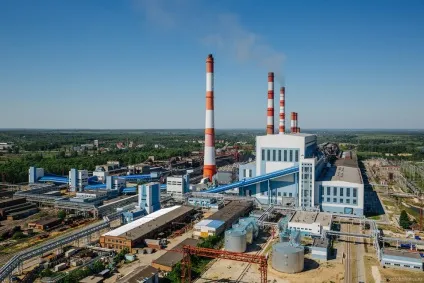

Вчора я відвідав новий вугільний енергоблок Черепетская ГРЕС в Тульській області. Виявляється, що сучасні вугільні станції зовсім не замурзані, і дим з їх труб йде не густий і не чорний.

1. Кілька слів про принцип роботи ГРЕС. В котел за допомогою насосів подається під великим тиском вода, паливо і атмосферне повітря. У топці котла відбувається процес горіння - хімічна енергія палива перетворюється в теплову. Вода протікає по трубної системи, яка знаходиться всередині котла.

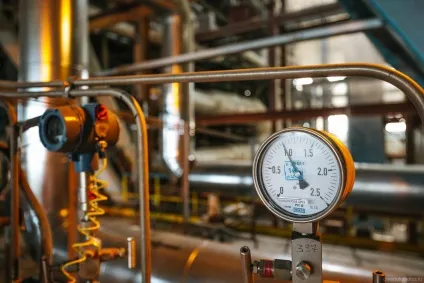

2. згорає паливо є потужним джерелом теплоти, що передається воді, яка нагрівається до температури кипіння і випаровується. Одержуваний пар в цьому ж котлі перегрівається понад температуру кипіння, приблизно до 540 ° C і під високим тиском 13-24 МПа по одному або декількох трубопроводах подається в парову турбіну.

3. Парова турбіна, електрогенератор і збудник складають в цілому турбоагрегат. У паровій турбіні пар розширюється до дуже низького тиску (приблизно в 20 разів менше атмосферного), і потенційна енергія стисненого і нагрітого до високої температури пара перетворюється в кінетичну енергію обертання ротора турбіни. Турбіна надає руху електрогенератор, що перетворює кінетичну енергію обертання ротора генератора в електричний струм.

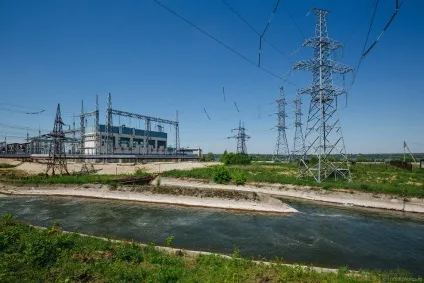

4. Забір води здійснюється безпосередньо з Черепетская водосховища.

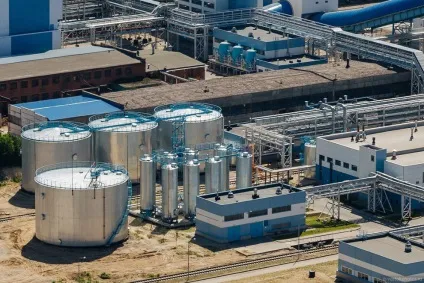

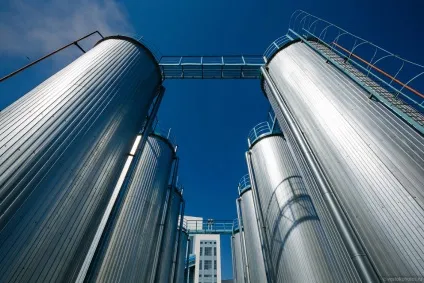

5. Вода проходить хімічну очистку і глибоке знесолення, щоб в парових котлах і турбінах не з'являвся відкладення на внутрішніх поверхнях обладнання.

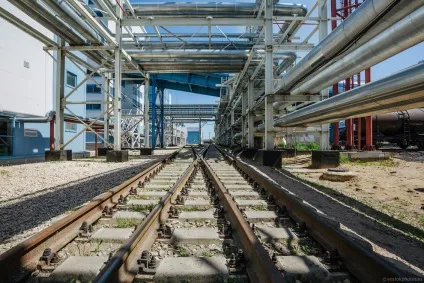

6. Залізничним транспортом на станцію доставляються вугілля і мазут.

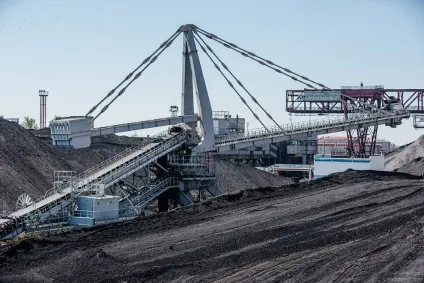

7. На відкритому складі вугілля крани-перевантажувачі розвантажують вагони. Далі в справу вступає великий роторний екскаватор. який подає на конвеєр.

8. Так вугілля потрапляє на ділянки дробильної установки для попереднього подрібнення вугілля і подальшого пилепріготовленія. У сам котел вугілля подається у вигляді суміші вугільного пилу і повітря.

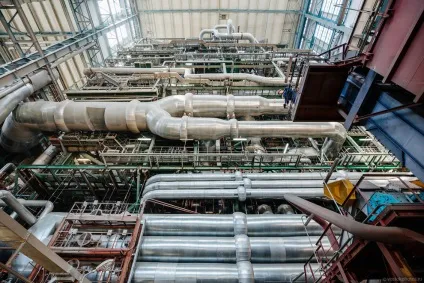

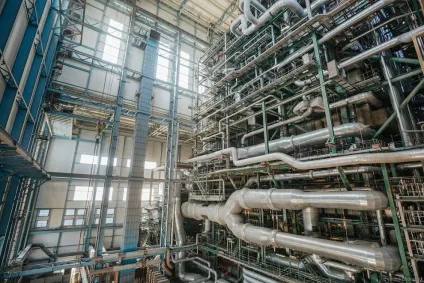

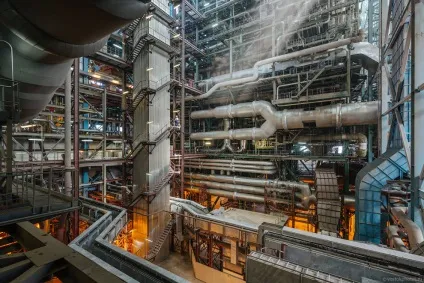

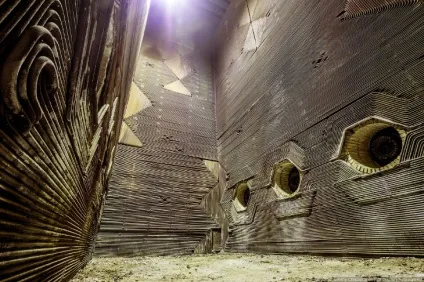

10. Котельня установка розташовується в котельному відділенні головного корпусу. Сам котел - це щось геніальне. Величезний складний механізм висотою з 10-поверховий будинок.

14. Гуляти по лабіринтах котельні установки можна вічно. Час, відведений на зйомку двічі встигло закінчитися, але відірватися від цієї промислової краси було неможливо!

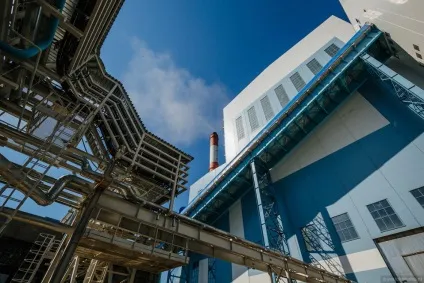

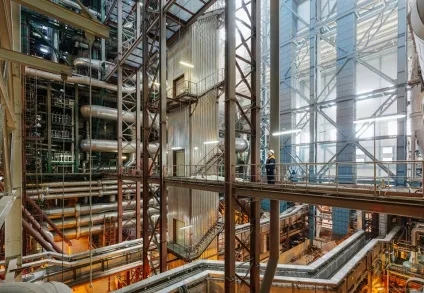

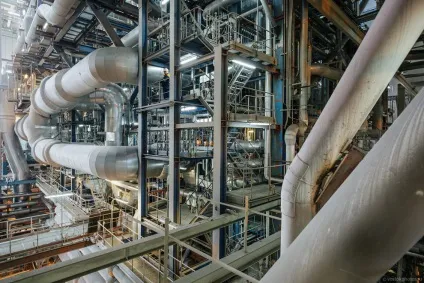

16. Галереї, ліфтові шахти, переходи, сходи і мости. Одним словом - космос)

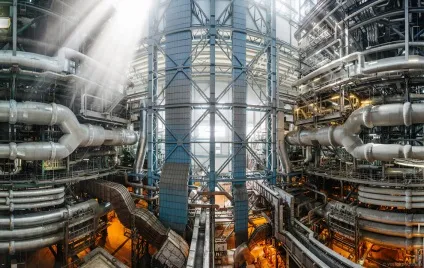

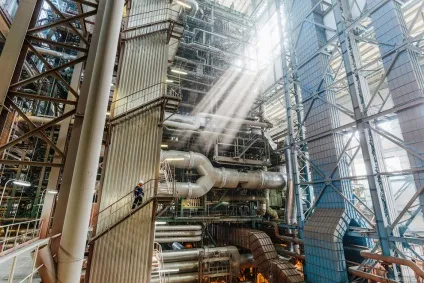

17. Промені сонця освітили крихітного на тлі того, що відбувається людини, і я мимоволі задумався, що всі ці складні гігантські конструкції придумав і побудував людина. Ось такий маленький чоловік придумав десятиповерхові печі, щоб в промислових масштабах виробляти електроенергію з корисної копалини.

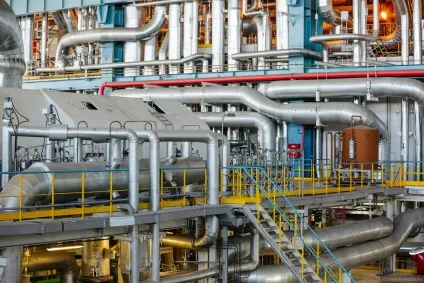

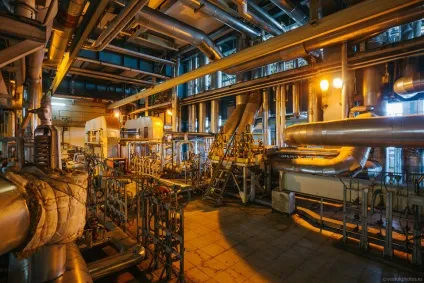

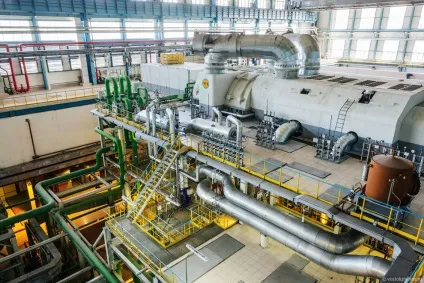

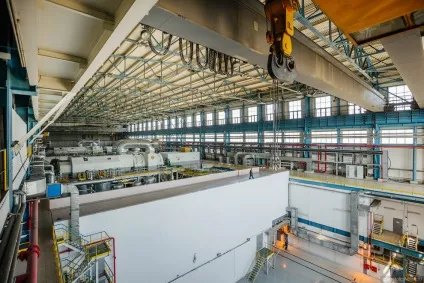

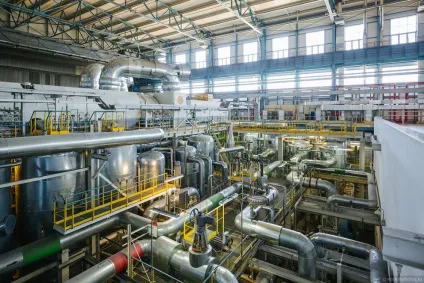

19. За стіною від котельні установки розташовується машинний зал з турбогенераторами. Ще одне гігантське приміщення, більш просторе.

20. Вчора був урочисто введений в експлуатацію енергоблок №9, що стало завершальним етапом проекту розширення Черепетская ГРЕС. Проект включав будівництво двох сучасних пиловугільних енергоблоків потужністю по 225 МВт кожен.

21. Гарантована електрична потужність нового енергоблоку - 225 МВт;
Електричний ККД - 37.2%;
Питома витрата умовного палива на вироблення електроенергії - 330 гут / кВт * год.

23. До складу основного обладнання входять дві парові конденсаційні турбіни виробництва ВАТ «Силові машини» і два котлоагрегату, виробника ВАТ «ЕМАльянс». Основне паливо нового енергоблоку - Кузнецький кам'яне вугілля марки ДГ.

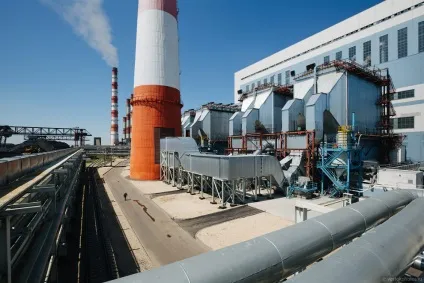

25. Енергоблоки оснащені першої на українському ринку інтегрованою системою сухої пило-сіркоочистки димових газів з електростатичними фільтрами.

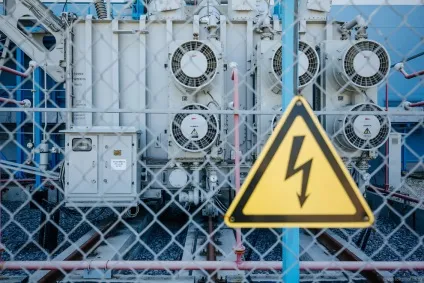

26. Трансформатори ОРУ.

28. Введення нового енергоблоку дозволить вивести з експлуатації застаріле вугільне обладнання першої черги без зниження обсягу вироблення електроенергії і сумарною встановленою потужністю станції.

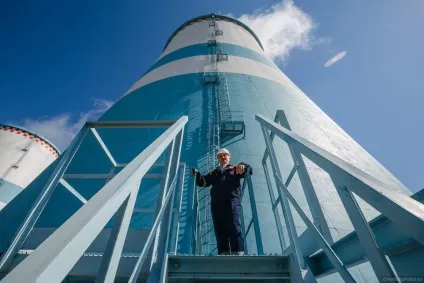

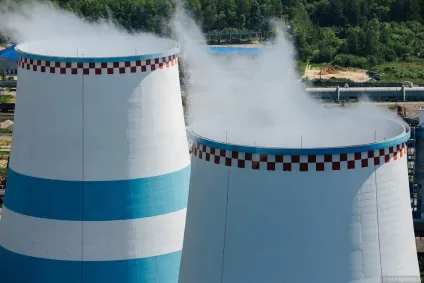

29. Разом з новим енергоблоком були побудовані дві 87-метрові градирні - частина системи технічного водопостачання, яка забезпечує подачу великої кількості холодної води для охолодження конденсаторів турбін.

30. Сім прольотів по 12 метрів. Знизу така висота здається не такою серйозною.

31. На верхньому майданчику труби було одночасно і жарко і прохолодно. Фотоапарат постійно запотівав.

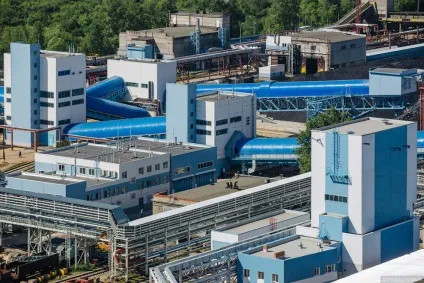

32. Вид на енергоблок з градирні. Нові енергопотужності станції спроектовані таким чином, щоб значно знизити викиди забруднюючих речовин, скоротити пиловиділення при роботі на складі вугілля, зменшити кількість споживаної води, а також виключити можливість забруднення навколишнього середовища стічними водами.

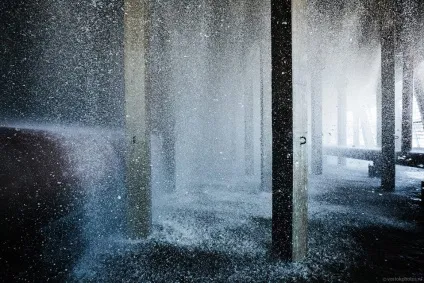

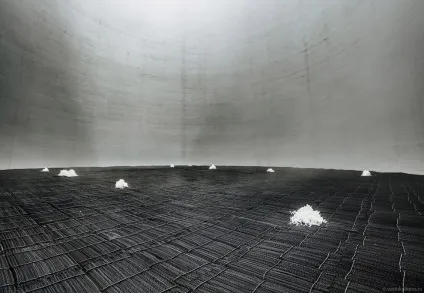

34. Усередині градирні все виявилося досить просто і нудно)

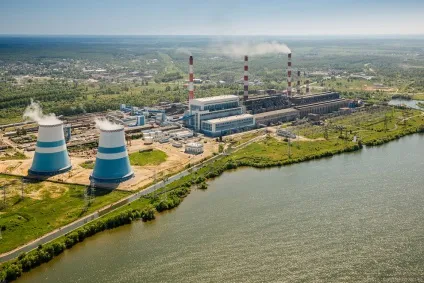

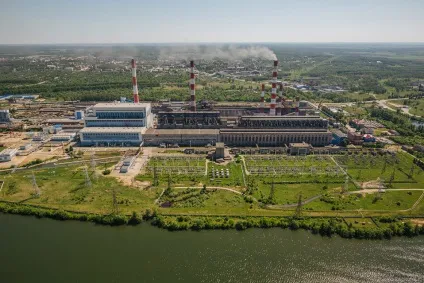

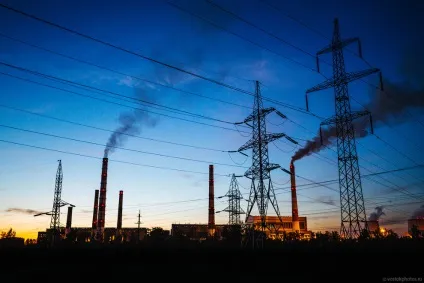

36. На фотографії добре видно новий енергоблок і два старих. Як коптить труба старого енергоблоку і нового. Поступово старі енергоблоки виведуть з експлуатації і розберуть. Такі справи.
