Як створити нестандартний формат аркуша в програмі autocad
З плином часу постійно з'являються нові знання, які можна записати і зберегти. Але, як показує практика, інформація легко забувається. Візьмемо, наприклад програму AutoCAD. За довгі роки її існування написана вже не одна книга про використання програми. Але новачки практично завжди ставлять одні і ті ж питання. А якщо питання стосується якогось нестандартного рішення, то навіть досвідчені користувачі можуть запитувати його повторно. Ось і зараз буде розглянута тема, яка вже неодноразово розглянута і видано безліч рішень.
Розглядати ми будемо створення нестандартного формату листа в AutoCAD. Зробити це насправді не складно. Головне зрозуміти принцип і тоді вдасться створити лист будь-якого формату. Задавати нестандартний розмір аркуша DWG ми будемо для вкладки «Лист» або «Layout» у версії англійською. Переходимо на вкладку «Лист» і починаємо настройку. Заходимо в меню «Файл» і вибираємо «Диспетчер параметрів листів ...».

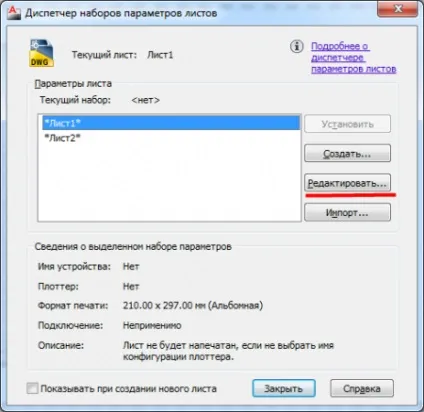

У віконці, що з'явилося наш лист виділено і показані його параметри. Їх ми і будемо міняти. Так само подано інші наявні листи. Для зміни параметрів нашого листа необхідно натиснути «Редагувати ...».
Відкривається віконце настройки параметрів аркуша. Тут ми і будемо робити все настройки нестандартного формату листа в AutoCAD. Прі не обраному принтері можна встановити будь-який стандартний формат аркуша зі списку. Нас цікавить саме нестандартний формат. Для цього нам необхідно вибрати в налаштуваннях принтер, який дозволяє вводити розмір аркуша вручну.

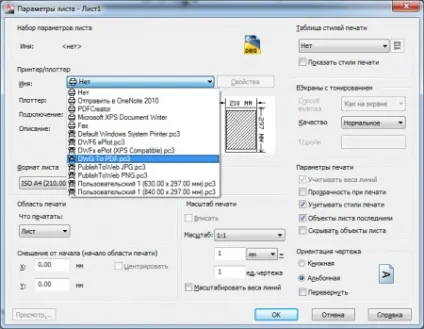

В останніх версіях програми AutoCAD в списку принтерів доданий pdf принтер, що дозволяє переводити лист в pdf формат. Його ми і виберемо для завдання нестандартного розміру листа. Вибираємо в списку принтер «DWG To PDF.pc3».

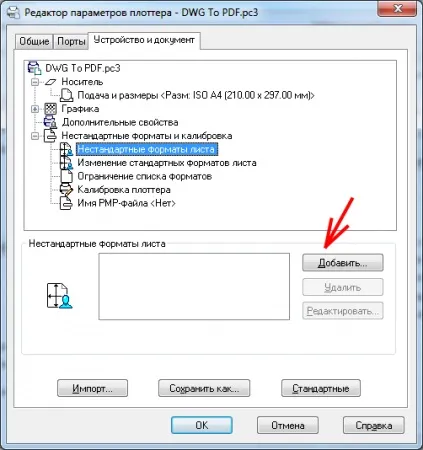

З'являється вікно «Призначений для користувача формат аркуша - Початок». з якого і почнеться установка нового формату листа. Ми залишаємо все настройки без змін, тобто залишаємо «Почати заново».
Натискаємо «Далі» і переходимо до наступного пункту «Розміри аркуша». на якому з'являються графи для введення розміру листа вручну. Для прикладу створимо лист, що складається з трьох послідовно стоять аркушів формату А3. Формат аркуша А3 має висоту 297 мм і довжину 420 мм. Наш лист матиме висоту 297 мм, а довжину 1260 мм. Саме ці значення ми і вкажемо в параметрах.
Далі ми потрапляємо в віконце, в якому необхідно вказати область друку. Надається можливість вказати поля відступу від краю листа з кожного боку. Нас цікавлять нульові кордону, щоб при друку нічого не відтиналося.
На наступній вкладці нам пропонують вказати ім'я нового формату. Охоче погоджуємося із запропонованим ім'ям і продовжуємо.
У наступному віконці пропонується вказати ім'я файлу, в якому будуть зберігатися всі налаштування. Тут ми вже не погодимося з пропонованим ім'ям і вкажемо таке ж ім'я, як і для нашого нового формату. Це не обов'язково, але так ми будемо точно знати, для якого формату листа тут зберігаються настройки.
Ну і нарешті, в останньому віконці нас інформують про те, що був створений новий формат аркуша з зазначеним нами ім'ям.

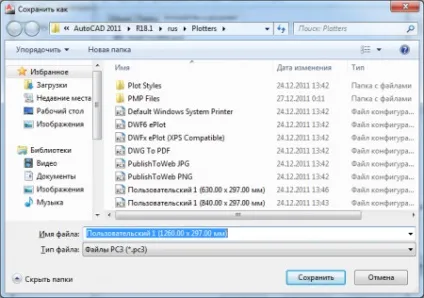

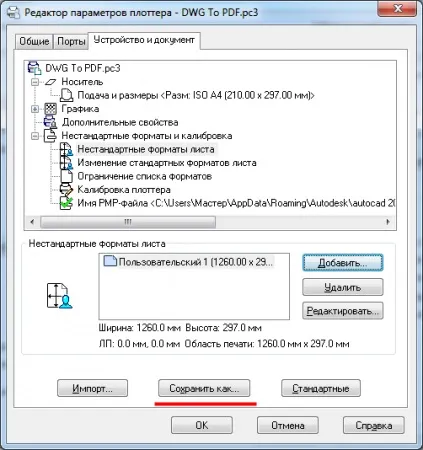

Тепер необхідно остаточно зберегти всі налаштування, щоб в подальшому не встановлювати їх заново. Для цього натискаємо «Зберегти як ...» і вказуємо все теж ім'я для файлу «Призначений для користувача 1 (1260.00 x 297.00 мм)» і натискаємо «ОК» після збереження імені файлу.
З'явилося віконце, в якому необхідно вказати ім'я для зміненого файлу параметрів плоттера. Вказуємо скрізь одне і те ж ім'я файлу.

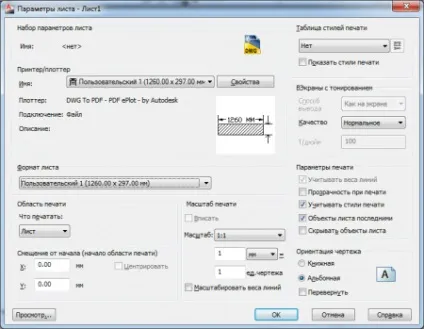

Створення нового формату закінчено. Тепер застосуємо ці настройки для нашого листа. Для цього виберемо принтер і формат аркуша з назвою, яке ми вказували при створенні файлів налаштувань.

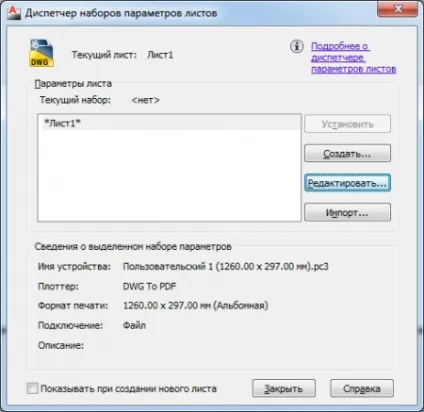

Якщо більше нічого налаштовувати не будемо, натискаємо «ОК». Тепер в диспетчері наборів параметрів листів наш лист відображається з зазначеними нами параметрами. Всі настройки вже застосовані до нашого листу і диспетчер можна закривати.
Тепер наш лист виглядає саме так, як ми цього і хотіли.
