Підсилювач для навушників, який можна змайструвати самостійно, допоможе виправити проблему недостатньої гучності, чистоти і якості програвання пісень в плеєрі або іншому пристрої. При цьому не обов'язково розбиратися в радіотехніці, адже з роботою може впоратися будь-який дилетант.

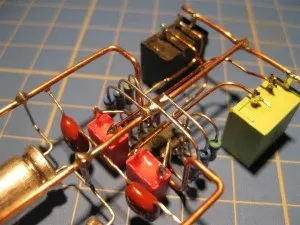

Зробити особливим і індивідуальним підсилювач для навушників допоможе прозорий корпус і відмова від звичайної друкованої плати на користь навісного монтажу.

Схему цього стандартного здвоєного операційного підсилювача OPA2107 слід розробляти в програмі Eagle, яка значно спростить весь робочий процес.

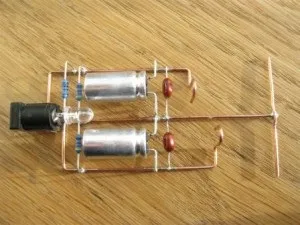

Для блоку живлення знадобиться роз'єм, світлодіодна п'ятиміліметровий лампа, резистори R1LED і RP1, RP2, електроліти CP1, CP2 з ємнісним показником 470 мкФ.

Для підсилювача знадобиться здвоєний операційний підсилювач OPA2107, електроліти для вхідного сигналу, плівковий і для стабілізації підсилювача з ємнісними показниками 0,68 і 0,1 мкФ, резистори 1, 10 і 100 К і панельний роз'єм для стерео звуку. Можна ще придбати перемичку.

Для виготовлення прозорого каркаса необхідно контролювати всі рухи і дотримувати акуратність, інакше прозорі деталі відразу будуть виглядати неохайно.

Для живлення застосовується міліметровий мідний дріт з однієї житлової. Такі обрізки звичайне є в будь-якому будинку.

В підсилювачі краще використовувати трансформаторний блок живлення, яка не створює шуму. Його напруга повинна бути 12 вольт, а струм на виході рівнятися 300 мА.

Для виготовлення введення резисторів можна використовувати викрутку, з будь-яким зручним діаметром.

Напруга блоку живлення необхідно розділити за допомогою резисторів. У підсумку вийде напруга -6 Ом і +6 Ом. Такого поділу вимагає підсилювач. Потрібно приділити особливу увагу проведенню «віртуальна земля», який повинен знаходиться на відстані від проводів, наступних від блоку живлення.

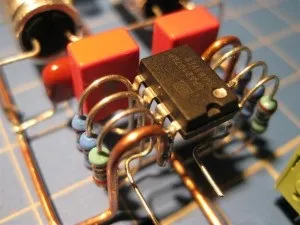

Конденсатори з ємністю 470 мкФ і маленький з ємністю 0,1 мкФ зроблять роботу підсилювача рівною і без огріхів. Їх потрібно розташувати поруч з висновками ОУ.

Після того, як всі деталі запаяні, потрібно перевірити працездатність пристрою за допомогою будь-яких, навіть найпростіших навушників. Шлюб в спайці деталей може привести навушники в непридатність.

На Фотошопі підготуйте наклейки - так буде гарніше.

Корпус буде виготовлений з двокомпонентного складу на основі епоксидної смоли і затверджувача зі складом 1:50. Їм потрібно буде облити всі отримані деталі. Для краси роз'єми можна прикрасити наклейками.

Форму для відливання корпусу можна виготовити в тому ж Eagle. Склеївши отримані деталі, герметична форма буде готова, обсяг якої вимірюється за допомогою води.

Для виготовлення складу знадобляться грамові ваги, щоб точно відміряти всі компоненти.

Форму необхідно акуратно заповнити складом, який буде трохи більше номінального обсягу. Це потрібно для того, щоб не отримати корпус меншепередбачуваного, адже при висиханні епоксидний склад зменшується в об'ємі. Заповнену форму необхідно прикрити, щоб захистити її від попадання сторонніх частинок.

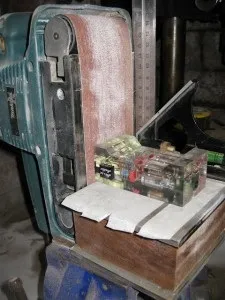

Після добового висихання форму потрібно зняти за допомогою машини з шліфувальною стрічкою.

Кути потрібно обробити.

Для додання прозорості корпусу потрібно пройтися по ньому наждачним папером. Спочатку з великою зернистістю, а потім з дрібної.
