Як самому провести електропроводку в приватному будинку за правилами

Розведення електричної мережі в приватному будинку вимагає певних навичок і знань. Більшість домовласників здатні самостійно виконати розводку проводів по всьому будинку. Як помічник пропонуємо вам вивчити інструкцію, як самому провести електропроводку в приватному будинку.

Перед безпосереднім монтажем електрифікації обзаведіться спеціальної схемою. Її можна зробити самостійно або знайти в інтернеті. Єдина умова - це точне її відповідність вашої електропроводці.

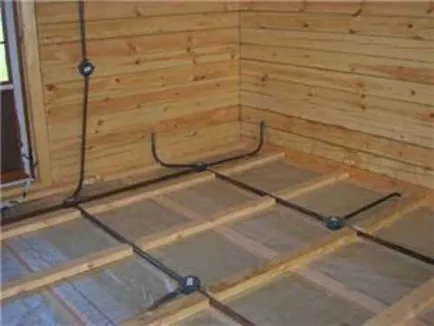

Розводка проводки по підлозі в приватному будинку з дерева

Покроковий алгоритм створення плану дій

Нагадуємо, будьте уважні і враховуйте кожну деталь, тільки так є ймовірність отримати точну розводку і расключеніе провідників. Реалізовуємо наступні дії:

• вам належить зробити перший крок і побудувати приблизний план житлового приміщення, в якому слід вказати всі джерела живлення і потужні споживачі. На схемі необхідно розташувати всю побутову техніку так, як вона буде розміщена в самому будинку. Так, ви значно спростите собі роботу;
• тепер визначитеся з розміщенням потужних споживачів (вимикачів і розеток). Розмістіть прилади так, щоб вони були неподалік від електричного обладнання. Крім розеток для техніки, рекомендується розмістити ще кілька невизначених, найімовірніше вони стануть в нагоді для інших потреб;
• обдумуючи облаштування розеток на кухні. слід враховувати всі зручності підключення, важливо щоб не заважала меблі. Якщо не дозволяють умови, на кухні можна зробити монтаж відкритої електропроводки, її доцільно заховати в кабельканали;
• розподіліть світильники, вкажіть точну кількість, яке в процесі розводки електрики по будинку не довелося б змінити;
• вкажіть на плані, де збираєтеся розмістити розподільні коробки. Намагайтеся встановити їх так, щоб в реальності вони виявилися легко доступними і знаходилися строго над вимикачами на висоті не більше 2-х метрів;
• в кінці потрібно на схему нанести розмітку, якої буде позначатися розподіл силових кабелів.

Силові кабелі для проводки в будинку

Важливо! Вибирайте досить коротку трасу для розміщення проводів, при цьому дотримуйтесь загальноприйняті ПУЕ.

Введення електрики в будинок

Лінія електропередач може підводитися до будинку двома шляхами: повітряним і підземним. Важливо, щоб відстань від будинку до підстанції не було менше 20 м, тоді ви зможете обійтися без установки додаткової опори ЛЕП. Її роблять, щоб уникнути механічних навантажень.

Якщо у ваших планах провести проводку підземним способом, необхідно помістити кабель в товстостінний трубопровід з відмінною ізоляцією. В якості захисних конструкцій від агресивності грунту, застосовуються конструкції зі сталі невеликого діаметру. Закладати провід краще на глибину не менше 0,8 метра. Так він є більш захищеним від пошкодження.

Як правильно зробити електропроводку в приватному будинку?

Після того як виконали схему розміщення комунікацій, приступаємо до етапів, які безпосередньо стосуються прокладки електромережі в будинку.

Виконуємо підготовку. Для цього етапу потрібно обзавестися необхідним для роботи інвентарем і матеріалами. Виберіть всі кошти за правилами, оцініть можливості електричних кабелів і визначитеся з тим, маркування якого найбільше підходить для ваших умов.

Перший етап. Робимо розмітку відповідно створеного плану на стіні. Передбачте наявність всіх споживачів. Розведіть дроти по попереднім задумом.

Другий етап. Робимо штроби і отвори в стінах, постачаємо їх спеціальними кріпленнями, щоб кабелю успішно зафіксувалися.

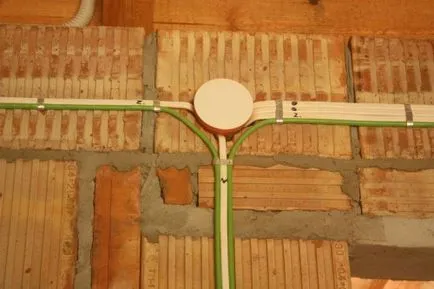

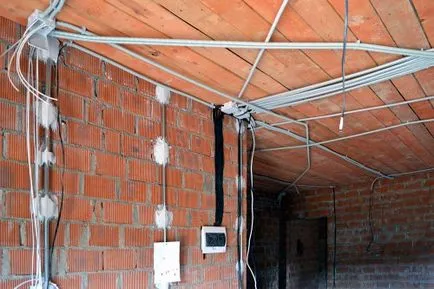

Установка розподільника і монтаж кабелів в будинку

Третій етап. Безпосередньо прокладка кабелів, монтування розподільних коробок і комутація в них проводів. Більш докладно про способи з'єднання проводів в розподільниках дивіться тут. Всі отвори ховаються за шар штукатурки.

Четвертий етап. Підключення прокладеної мережі до вступного лічильнику. Краще, якщо цю процедуру зробить професіонал. Зазвичай в будинок зводиться три різних групи електрифікації. Перша йде на формування джерел живлення в житлових кімнатах, друга - в кухні, третя - на санвузол.

Важливо! Крім трьох існуючих груп, майстрами рекомендовано підвести окрему групу електропостачання для електричної плитки і пральної машини. Також для кожної окремої системи встановлюються автомати захисту.

Для невеликого за площею приміщення цілком достатньо установки двох автоматичних вимикачів: для розеток і освітлення окремо.

Основні складові домашньої електричної мережі

Для створення ідеального підключення всіх електроприладів, слід знати не тільки як правильно провести електропроводку, а й вміти підібрати всі елементи.

1. Одне тарифний лічильник. Такий прилад використовується в будь-якому регіоні;
2. Однофазна мережа. В сучасних умовах зовсім не обов'язково проводити заміну старої проводки з однією фазою на нову трифазну, так як справа йде до прагнення економити електроенергію.
3. Оптимальна кількість розеток, для кожного індивідуального випадку.
4. Автоматичний вимикач на вводі відразу за електролічильників.

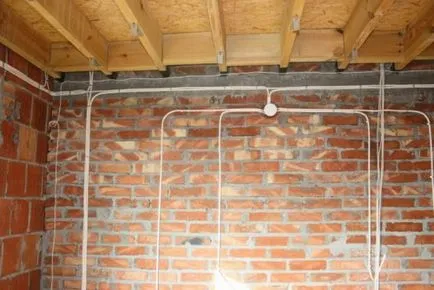

Правильна розводка електропроводки по стінах

Чи потрібні схеми домашньої електропроводки?

Професійні електрики схиляються до думки про те, що наявність схеми перед виконанням роботи по монтажу обов'язково. Схема являє собою креслення, на якому враховані всі елементи, якими буде обладнана електрична мережа. Завдяки такому кресленням ви не втрачаючи жодної дрібниці, і електрику буде справним досить тривалий термін.

Використовуючи схему, ви зможете купити всі відсутні комплекти вчасно, при цьому буде час визначитися з усіма необхідними варіантами. Завдяки складеною схемою, ви зможете раціонально розподілити всі роботи по монтажу енергосистеми у власному будинку.
