попередження

використовувані інструменти

T5 викрутка Torx

Пластиковий інструмент для розбору корпусів «лопатка»

Серед інших примітних нововведень - вбудований поштовий клієнт, автофокусна камера і світлодіодний спалах. Кодова назва фірми RIM для моделі Bold2 - Onyx.

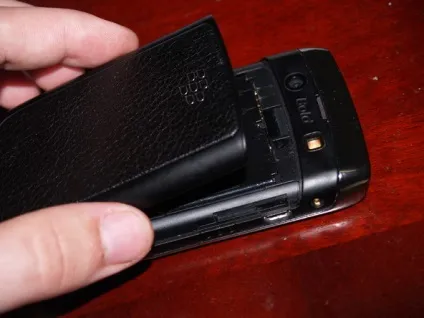

Подденьте акумулятор внизу великим пальцем і витягніть. Нічого хитромудрого. Адже ви впораєтеся, правда?

Карту пам'яті дістати досить важко - фішка в тому, що потрібно натиснути на неї і в цей момент швидко підчепити нігтем, потім підхопити великим і вказівним пальцем і витягнути.

Вийміть SIM-карту з слота.

Будьте обережні! Не потрібно надмірно тиснути на клавіатуру. Тонкі сріблясті смужки між рядами клавіш дуже, дуже легко ламаються.

Як ви думаєте, куди стільникові оператори приліплюють свої фірмові логотипи? Правильно, на детальку, яка знімається першої і простіше всіх. При бажанні логотип можна стерти наждачкою.

Під накладкою ми виявляємо перші 2 шурупа.

Викриття їх за допомогою викрутки-зірочки розміром T5.

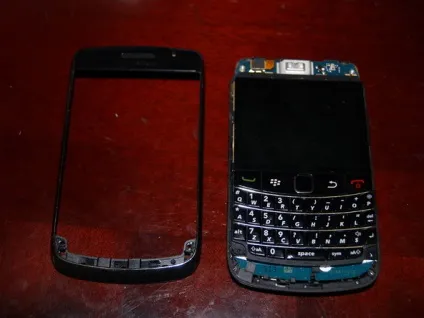

Тепер знімемо рамку екрану. Вставте інструмент для розбору корпусів в щілину між екраном і сріблястою рамкою. Не потрібно тиснути занадто сильно, тому що пластик дуже гнучкий. Потім посуньте інструмент вниз, до куті екрана біля клавіатури, і злегка подденьте рамку, щоб роз'єднати засувки її кріплення.

Потім подденьте рамку в тому ж місці з протилежного боку екрану.

Наступний крок - знімаємо клавіатуру. На даному етапі вона тримається лише за рахунок зчеплення, і може випасти сама при знятті рамки. Але якщо клавіатура ще тримається, візьміться за неї і зніміть. При цьому трекпад залишиться на місці.

Знявши рамку і клавіатуру, ми бачимо ще 4 шурупа навколо РК-дисплея. Вони прикріплені до системної плати. Викриття їх за допомогою викрутки-зірочки розміром T5.

Зверніть увагу: ці 4 шурупа сріблястого кольору, на відміну від перших двох, які чорного кольору. До того ж вони коротші. Чи не переплутайте шурупи при складанні! Це не складно.

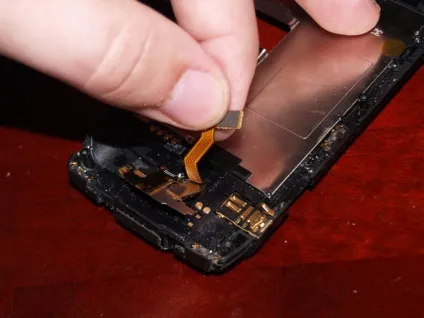

Пора знімати материнську плату. Але спочатку потрібно зробити одну річ: від'єднати шлейф роз'єму для карти пам'яті вгорі.

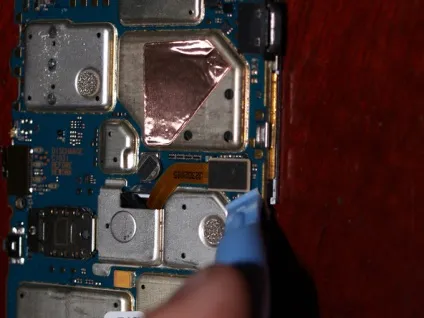

Наступний крок - знімаємо трекпад. Переверніть системну плату і від'єднайте великий шлейф посередині.

Знову переверніть системну плату і просто витягніть трекпад, акуратно простягнувши шлейф крізь отвір.

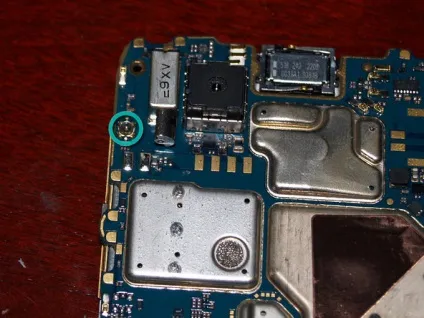

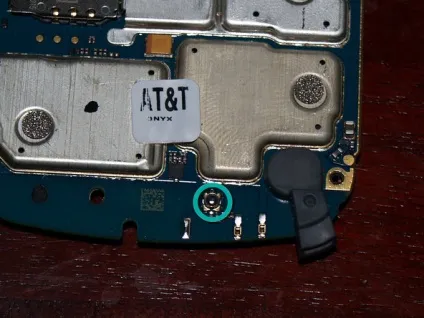

На системній платі є пара роз'ємів, схожих на роз'єми для підключення зовнішньої антени, але вони не задіяні. Можливо, у виробника були плани щодо зовнішньої антени, але не вдалися?

Залишилося зняти одну деталь - роз'єм для карти пам'яті. Обережно підніміть шлейф вгору і подденьте металеву детальку на нижній частині корпусу.

Постарайтеся не тягнути тонкий і неміцний шлейф занадто сильно! Він може легко порватися. Не обов'язково відокремлювати шлейф від металевої пластини під ним, їх можна знімати разом і відокремити потім.

Підніміть і витягніть роз'єм з нижньої частини корпусу. Розбирання завершена!
