Як розібрати ноутбук hp pavilion dv6
Сьогодні ми розбираємо ноутбук HP Pavilion dv6.
Це керівництво складається з двох частин. У цій, першій частині ми розглянемо розбирання основних частин ноутбука. У другій частині ми розглянемо розбирання модуля дисплея і заміну ЖК-екрану.
Використовувані інструменти:
PH1 хрестова викрутка Phillips.
Перш ніж почати розбирання, обов'язково вимкніть ноутбук та виймайте акумулятор.

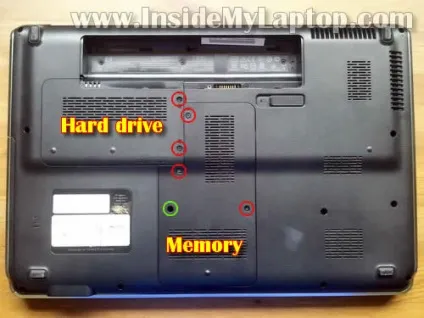

1. Викриття 6 шурупів з кришок відсіків жорсткого диска і модулів пам'яті.
Один з шурупів (позначений зеленим кружком на картинці) також фіксує привід DVD-дисків.

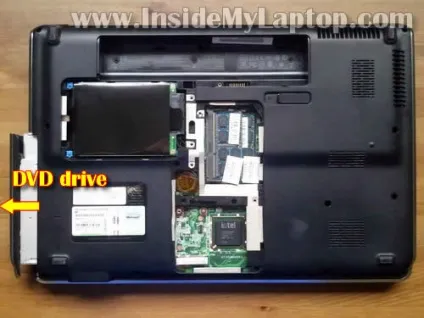

2. Зніміть обидві кришки і витягніть привід DVD-дисків з ноутбука.

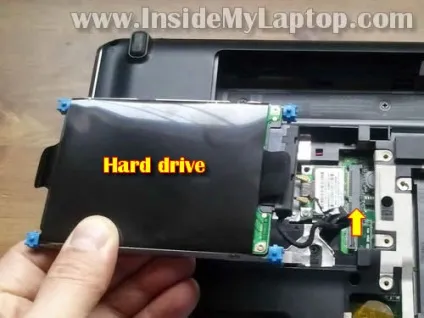

3. Підніміть модуль жорсткого диска і від'єднайте кабель жорсткого диска від роз'єму на материнській платі.

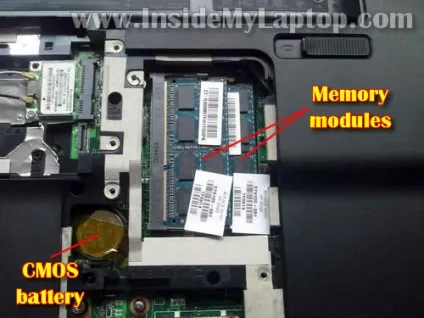

4. Обидва модуля пам'яті встановлені в відсіку в днище корпусу ноутбука.
Можна витягнути обидва модуля пам'яті. Але в нашому випадку залишимо їх на материнській платі.
Батарея незалежній пам'яті (CMOS) / системних годин теж знаходиться під кришкою відсіку для модулів пам'яті, і її можна легко витягти і замінити, не розбираючи весь ноутбук.

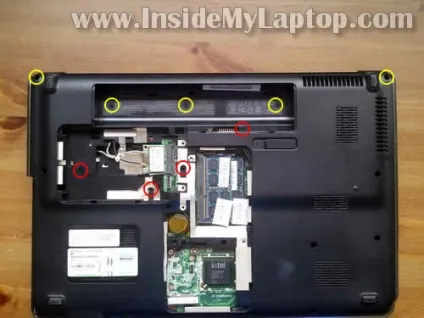

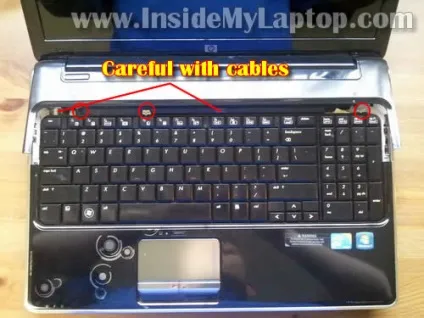

5. Викриття 5 шурупів кріплення панелі над клавіатурою (позначені жовтими кружками на зображенні нижче).
Викриття 4 шурупа кріплення клавіатури (позначені червоними кружками).

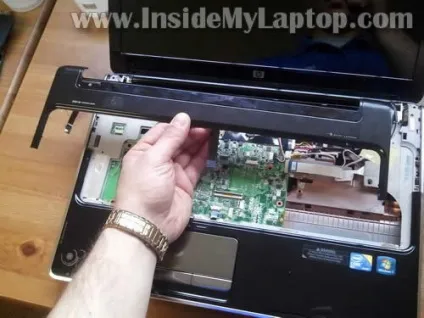

6. Підніміть край панелі над клавіатурою і продовжуйте знімати її пальцями.

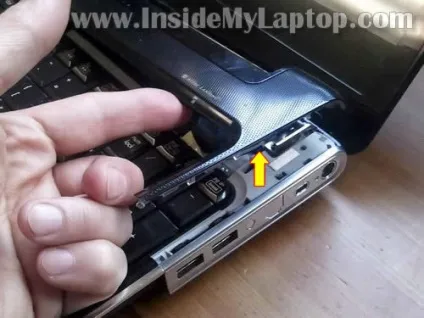

Будьте обережні! Від панелі над клавіатурою йдуть два кабелі до материнської плати. Вони зображені на наступній картинці.

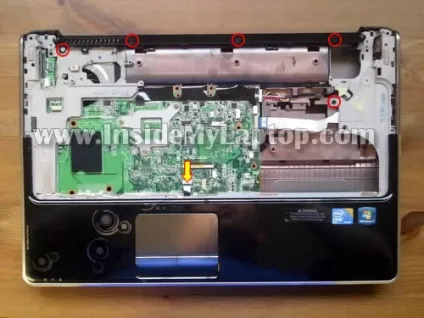

7. Посуньте кришку над клавіатурою в сторону дисплея, щоб можна було дістатися до трьох шурупів кріплення клавіатури.
Викриття три шурупа кріплення клавіатури.

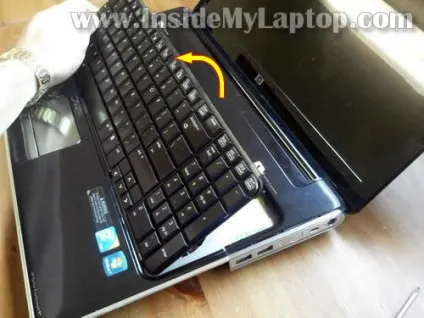

8. Підніміть верхню частину клавіатури, як показано на наступній картинці.

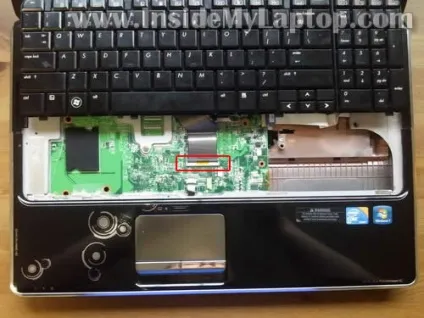

9. Закрийте клавіатуру в сторону дисплея, щоб можна було дістатися до роз'єму шлейфу під клавіатурою.
Перш ніж знімати клавіатуру, потрібно відігнути фіксатор шлейфа і витягнути шлейф клавіатури з роз'єму.

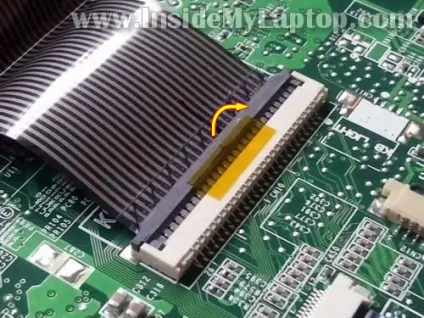

10. Щоб відкрити роз'єм, відігніть вгору коричневий фіксатор під кутом 90 градусів.

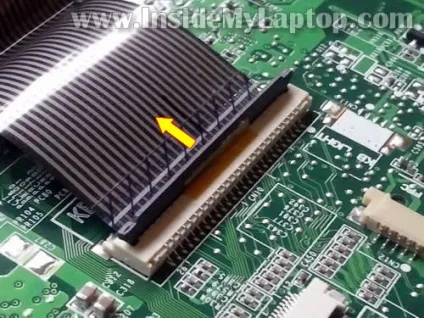

11. На наступній картинці показаний роз'єм шлейфу клавіатури у відкритому положенні.
Ось тепер можна потягнути за шлейф клавіатури і витягнути його із гнізда.

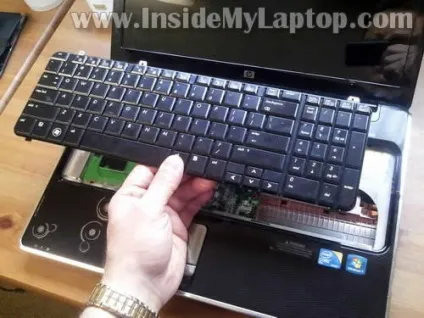

12. Зніміть клавіатуру.

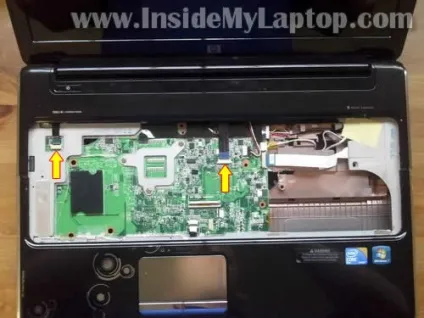

13. Від'єднайте два кабелі, що йдуть від панелі над клавіатурою (які згадувалися в кроці 6) від материнської плати.
Роз'єми цих кабелів не мають фіксаторів. Просто потягніть кабелі і витягніть їх з роз'ємів.
14. Зніміть панель над клавіатурою.

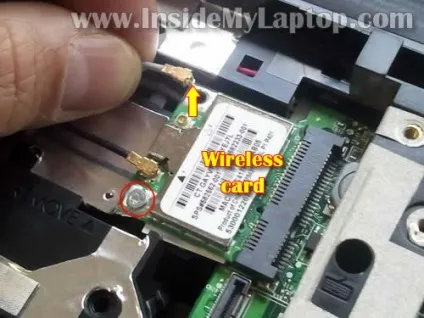

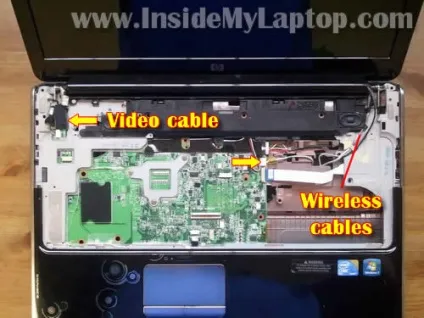

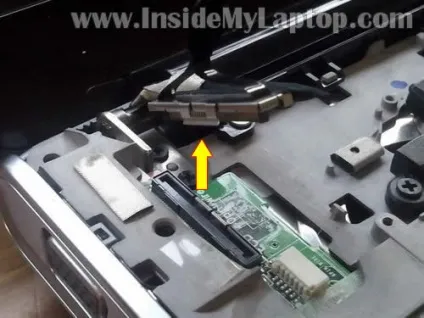

15. Якщо ви плануєте зняти панель дисплея, доведеться від'єднати обидва антенних кабелю від бездротової мережевої карти.
Викриття гвинт кріплення бездротової мережевої карти і вийміть її.
Простягніть антенні кабелі через отвір в нижній панелі.

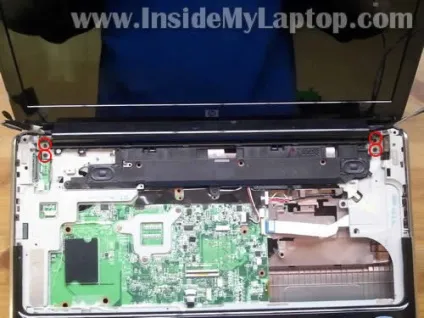

17. Викриття 4 шурупа кріплення петель монітора.

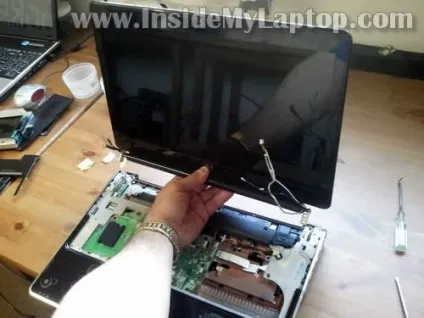

18. Зніміть модуль монітора. Як замінити ЖК-екран, ми розглянемо в наступному керівництві.

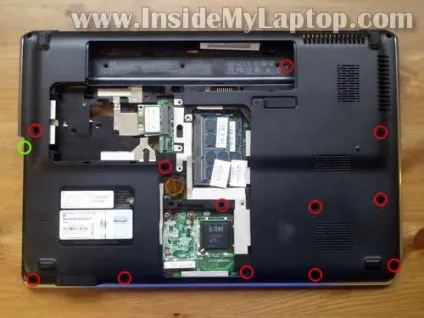

19. Викриття всі залишилися шурупи з днища ноутбука.
Один з шурупів (обведений зеленим кружком на картинці) знаходиться у відсіку приводу DVD-дисків.

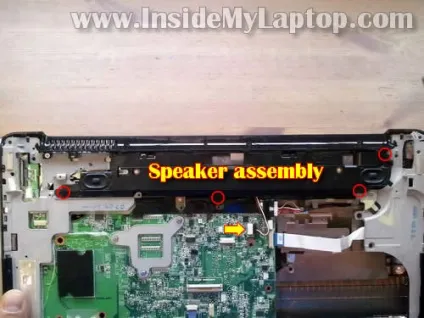

20. Викриття 4 шурупа кріплення модуля динаміка.
Від'єднайте кабель динаміка від материнської плати.

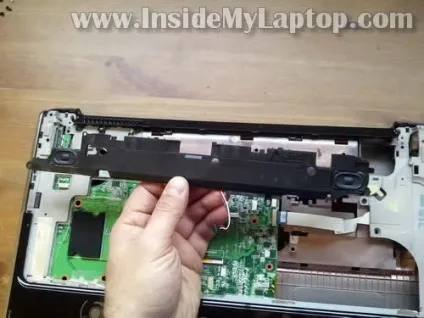

21. Зніміть модуль динаміка.
22. Викриття 5 шурупів кріплення верхньої панелі.
Від'єднайте кабель тачпада від материнської плати.

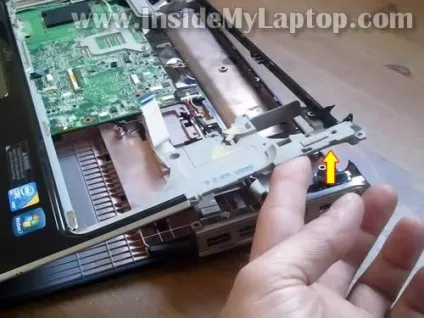

23. Почніть відокремлювати верхню частину корпусу від нижньої.

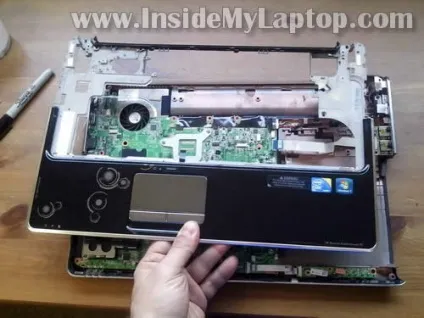

24. Зніміть верхню частину корпусу.

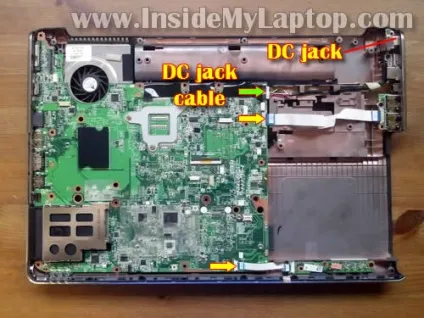

25. Від'єднайте 3 кабелю від материнської плати.
У ноутбуці HP Pavilion dv6 роз'єм блоку живлення не припаяний до материнської плати. Роз'єм блоку живлення прикріплений до проводів, і його можна легко замінити без пайки.

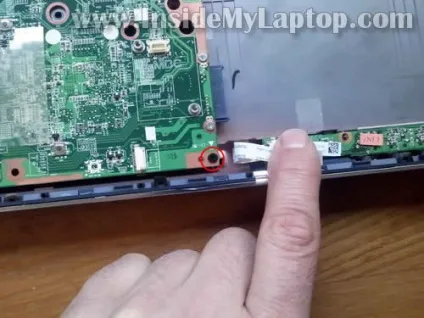

26. Викриття гвинт кріплення материнської плати. Він розташований в правому нижньому куті материнської плати.

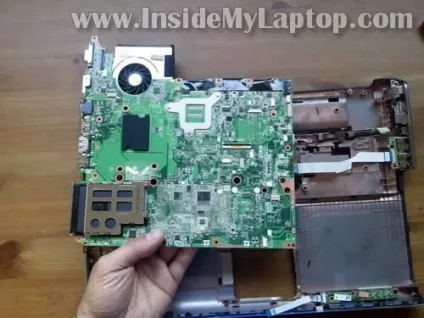

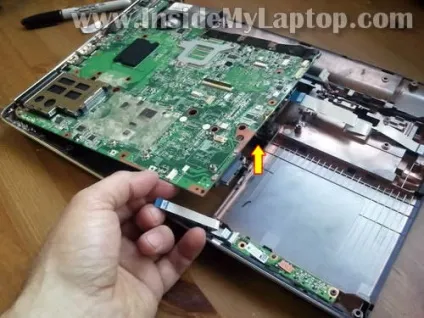

27. Обережно підніміть материнську плату з правого боку.
28. Зніміть материнську плату з корпусу.

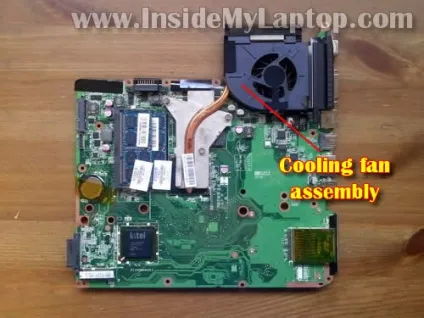

29. Ви побачите, що зі зворотного боку до материнської плати прикріплений модуль охолодження.
Тепер можна почистити радіатор і вентилятор.
А також можна замінити модуль охолодження в разі несправності.
Розбирання завершена. Збірку проводити в зворотному порядку.
Дякуємо за увагу.
