Як продзвонити плату мультиметром і перевірити материнку тестером

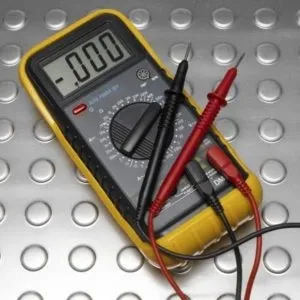

Часто виникає ситуація, коли через що вийшла з ладу маленької незначною деталі перестає працювати побутовий прилад. Тому, відповідь на питання, як прозванивать плату мультиметром, хотіли б знати багато початківці радіоаматори. Головне в цій справі швидко виявити причину поломки.
Перед виконанням інструментальної перевірки, необхідно оглянути плату на наявність поломок. Електрична схема плати повинна бути без пошкоджень містків, деталі не повинні бути розпухлими і чорними. Наведемо правила перевірки деяких елементів, в тому числі і материнської плати.
Перевірка окремих деталей
Розберемо кілька деталей, при поломці яких виходить з ладу схема, а разом з цим і все обладнання.
На різних платах дану деталь застосовують досить часто. І так само часто при їх поломці відбувається збій в роботі приладу. Резистори нескладно перевірити на працездатність мультиметром. Для цього необхідно провести вимірювання опору. При значенні, що прагне до нескінченності, деталь слід замінити. Несправність деталі можна визначити візуально. Як правило, вони чорніють через перегрів. При зміні номіналу більше 5%, резистор вимагає заміни.

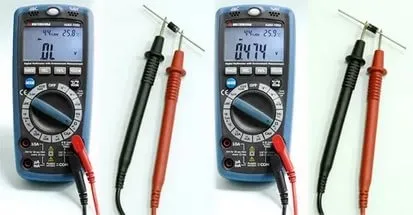

Перевірка діода на несправність не займе багато часу. Включаємо мультиметр на замір опору. Червоний щуп на анод деталі, чорний на катод - показання на шкалі має бути від 10 до 100 Ом. Переставляємо щупи мультиметра, тепер мінус (чорний щуп) на аноді - показання, що прагне до нескінченності. Ці величини говорять про справність діода.
Котушка індуктивності
Плата рідко виходить з ладу з вини цієї деталі. Як правило, поломка трапляється з двох причин:
- виткове коротке замикання;
- обрив ланцюга.

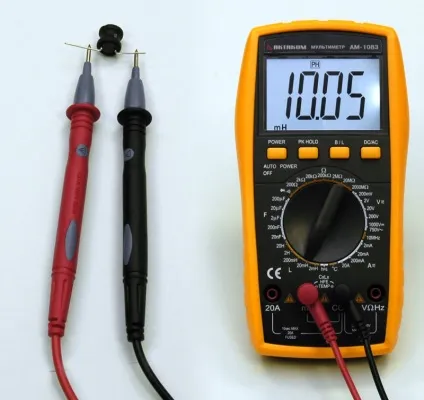

Перевіривши значення опору котушки мультиметром, при значенні менше нескінченності - що ланцюг не обірвана. Найчастіше, опір індуктивності має значення в кілька десятків омов.
Визначити виткове замикання трохи важче. Для цього прилад переводимо в сектор вимірювання напруги ланцюга. Необхідно визначити величину напруги самоіндукції. На обмотку подаємо невеликий по напрузі струм (найчастіше використовують крону), замикаємо її з лампочкою. Лампочка моргнула - замикання немає.

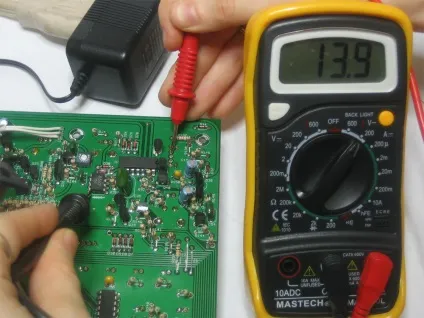

В цьому випадку слід прозванивать контакти входу на плату і на самому шлейфі. Заводимо щуп мультиметра в один з контактів і починаємо прозвон. Якщо йде звуковий сигнал, значить, ці контакти справні. При несправності один з отворів не знайде собі «пару». Якщо ж один з контактів продзвонив відразу з декількома - значить, настав час змінювати шлейф, оскільки на старому коротке замикання.

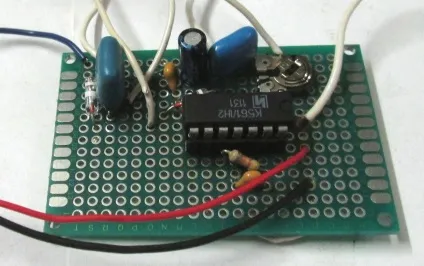

мікросхема
Випускається велика різноманітність цих деталей. Заміряти і визначити несправність мікросхеми за допомогою мультиметра досить важко, найбільш часто використовують тестери pci. Мультиметр не дозволяє провести завмер, бо в однієї маленької деталі знаходиться кілька десятків транзисторів і інших радіоелементів. А в деяких новітніх розробках сконцентровані мільярди компонент.
Визначити проблему можна тільки при візуальному огляді (пошкодження корпусу, зміна кольору, відламані висновки, сильне нагрівання). Якщо деталь пошкоджена, її необхідно замінити. Нерідко при поломці мікросхеми, комп'ютер та інші прилади перестають працювати, тому пошук поломки слід починати саме з обстеження мікросхеми.
Тестер материнських плат - це оптимальний варіант визначення поломки окремої деталі і вузла. Підключивши POST карту до материнке і запустивши режим тестування, отримуємо на екрані приладу відомості про вузол поломки. Виконати обстеження тестером pci зможе навіть новачок, який не має особливих навичок.
стабілізатори
При одному значенні близько 500 Ом, а в другому вимірі значення опору прямує до нескінченності - ця деталь справна і годиться для подальшого використання. На несправної - величина при двох вимірах буде дорівнює нескінченності - при внутрішньому обриві. При величині опору до 500-сот Ом - стався полупробой.
Але найчастіше на мікросхемі материнської плати згорають мости - північний і південний. Це стабілізатори живлення схеми, від яких надходить напруга на материнку. Визначають цю «неприємність» досить легко. Включаємо блок живлення на комп'ютері, і підносимо руку до материнської плати. У місці поразки вона буде сильно нагріватися. Однією з причин такої поломки може бути польовий транзистор моста. Потім проводимо прозвонку на їх висновках і при необхідності замінюємо несправну деталь. Опір на справному ділянці повинно бути не більше 600 Ом.
Методом виявлення нагріває пристрою, визначають коротке замикання (КЗ) на деяких деталях плати. При подачі живлення і виявлення ділянки нагріву, пензликом змащуємо місце нагріву. За випаровуванню спирту визначається деталь з КЗ.
