Як правильно вибрати і підібрати фільтр для басейну

Розберемося з фільтрацією. З чого почати підбір необхідної фільтрувальної установки?

По-перше треба розуміти, що установка складається з двох основних компонентів-це власне сам фільтр і насос.Оні повинні бути підібрані правильно як до басейну, так і до один одному. Нагадуємо, що розмова йде про пісочних фільтрах.

Починаємо з насоса фільтрувальної установки і не забуваємо, що у нас приватний басейн. Нам потрібно таке обладнання, щоб фільтрація була максимально ефективною, а бюджет мінімально витратним.

Відомо, що час повного водообміну в оздоровчому басейні має становити не більше 6 годин, тобто, весь обсяг води за 6 годин або менше, повинен пройти через фільтрувальне обладнання. Цей параметр взято з СанПин і буде відправною точкою для підбору обладнання фільтрації.

Дано: обсяг басейну 27м3, приватний, закритий (в приміщенні).

1.Расчет продуктивності насоса. (М3 / год)

2.Вибор швидкості фільтрації. (М / ч)

3.Расчет площі фільтрації. (М2)

4.Вибор фільтрувальної установки під розраховану площу фільтрації.

Отже, спочатку обчислимо потужність необхідного нам насоса.

Ділимо обсяг води нашого басейну, це 27м3 (3м х 6м х 1,5м), на час повного водообміну, тобто на 6 годин. Вийшла мінімальна продуктивність насоса фільтрувальної установки. У нашому випадку це 4,5 м3 / год.
Звичайно, можна строго слідувати цим параметрам і шукати саме такий насос, гірше не буде, але буде значно довше. Простіше і правильніше, це підібрати насос з наявних, округляючи продуктивність насоса в більшу сторону. Знаходимо найближчий насос 6 м3 / год. Час повного водообміну в цьому випадку зменшується, але це тільки на користь - поліпшується якість фільтрації. Також у нас з'явився запас продуктивності, який, в подальшому, компенсує різні втрати на опір, тиск і т.п.

Наступний крок - підбір фільтрувальної ємності. Це теж нескладно. Почнемо з того, що головним (основним) способом очищення будь-якої води є механічна фільтрація. І чим вона повільніше, тим краще. Тобто швидкість фільтрації відіграє велике значення.

Для громадських басейнів, нормальна розрахункова швидкість фільтрації це від 20 до 30 м3 / м2 / год. Тобто 20-30 кубічних метрів води повинні протікати через 1 квадратний метр площі поверхні нашого фільтра за 1 годину. Скоротимо параметри вимірювання швидкості фільтрації до м / ч, так простіше. Це норми для громадських басейнів. Якщо керуватися тільки ними, то в нашому маленькому басейні, після установки такого устаткування, зможе купатися кожен день майже по 50 чоловік позмінно. І щоб виправдати вкладені в обладнання кошти, доведеться продавати квитки.

Але у нас сімейний, приватний басейн з обмеженою навантаженням. З досвіду експлуатації, світового досвіду, для приватних, сімейних басейнів швидкість фільтрації, достатня для очищення води та підігріву - плюс / мінус, 50 ​​метрів на годину. Ще одне виправдання для вибору цієї швидкості, це той факт, що при зворотному промиванні (для очищення фільтра від накопичених забруднень) швидкість повинна бути не нижче 50 м / ч. Тобто нам буде достатньо одного насоса і для фільтрації та для зворотного промивкі.Опять економія без особливого збитку якості. Для громадських басейнів для промивання використовується додатковий насос, він же є резервним.

Отже, ми зрозуміли, що нам потрібна швидкість фільтрації близько 50м / ч. А тепер вибираємо фільтрувальну ємність для нашого насоса 6 м3 / год., Так, щоб вийшла швидкість фільтрації 50м / ч. Тобто при правильному виборі фільтрувальної установки у нас повинна вийти швидкість фільтрації 50м / ч.

Визначаємо, яка площа фільтрації нам потрібна, щоб насос 6м3 / год фільтрував нашу воду із заданою швидкістю 50м / ч. Ділимо продуктивність нашого насоса - 6м3 / ч. на розраховану необхідну нам швидкість фільтраціі- 50 м / ч. Отримуємо 0,12м2.

Це і є необхідна нам площа фільтрації. Це означає, що, розмір фільтра повинен бути таким, щоб площа поміщеного туди фільтрувального матеріалу, повинна бути 0,12 м2. Тепер переводимо отримані цифри на реальну фільтрувальну ємність. Фільтрувальні ємності в плані мають форму кола певного діаметру, і ось тут найвідповідальніший момент - згадуємо всю шкільну програму, а разом з нею площа кола. Підбираємо так: беремо фільтрувальну ємність самого малого діаметру. ДопустімD = 400мм., Або 0,4. Ділимо діаметр навпіл, щоб отримати радіус - отримуємо R = 0,2 м. Тепер дивимося формулу площі круга і вважаємо: 0,2 х 0,2 х 3,14 = 0,1256м2. Як бачимо, ця фільтрувальна ємність нам цілком підходить. Можна перевірити яка реальна швидкість фільтрації у нас вийде, розділивши продуктивність насоса вже на площу фільтрації, яку ми отримали. 6 / 0,1256 = 47,77м / ч. Майже схоже, майже 50м / ч. Але, як і говорилося вище - плюс-мінус - на якість фільтрацію не надто впливає.

Якщо подобаються формули, то для розрахунку діаметра фільтрувальної установки. Dф = 2√ (S ф / 3,14).

Де dФ - діаметр фільтрувальної ємності в метрах. S ф - вже відома нам площа фільтрації (0,12 м2)

Dф діаметр фільтрувальної ємності в метрах, Pн -Продуктивність насоса, Vф-швидкість фільтрації.

От і все. Фільтр і насос подобрани.Насос у нас 6м3, а фільтр діаметром 400мм.

До речі, зазвичай фільтрувальні установки невеликого діаметру, що продаються в комплекті з насосом, вже розраховані і підібрані на швидкість фільтрації 50м / ч.Поетому можна просто підібрати фільтрувальну установку по потрібному нам параметру продуктивності насоса.

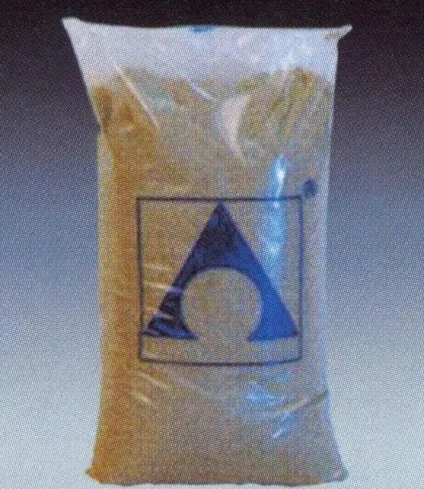

Необхідне доповнення до фільтру - фільтруючий матеріал. Універсальний наповнювач для малих фільтрів це кварцовий пісок різної фракції. Кількість кварцового піску (в кг) для кожного фільтра вказано на корпусі цього фільтра, діаметр фракції залежить від діаметра отворів для збору води, в колекторі фільтра, і цей діаметр також повинен бути вказаний на фільтрі. Якщо нічого не написано (і таке буває), можна засипати універсальну фракцію - це 0,5-1,0мм. Для нашого віртуального басейну підібраний фільтр д.400мм, для нього зазвичай досить 50кг. піску фракцією 0,5-1,0мм. Як правило, наповнювачі для фільтрів, такі як кварцовий пісок або гравій, продають розфасованим в поліетиленові мішки по 25 кг. Пісок в такій упаковці легко складувати, перевозити і засипати в фільтр. Деяка кількість кварцового піску вимивається при промиванні фільтра, тому, якщо вам необхідно 80 кг. піску, а доводиться купувати 100 - зайвим не буде.

З цього прикладу підбору обладнання фільтрації, дуже добре видно, що комбінуючи діаметр фільтраційної ємності, продуктивність насоса і швидкість фільтрації (не більше 50м / ч), можна підібрати будь-яку комбінацію фільтрувального обладнання. Чим більше фільтр, тим краще фільтрація. Але і відповідно дорожче. Тому вибирайте рекомендовані параметри, додатково враховуючи такі параметри як розмір, зручність використання, якість виготовлення і гарантії.
