Як правильно різати світлодіодну стрічку

При роботі зі світлодіодними стрічками часто виникає необхідність відрізати шматок необхідної довжини. Оскільки продають мінімум метрової мірою, а дизайнерська задумка не вписується в шаблони, виникає питання чи можна різати світлодіодну стрічку? Цілісний шматок без проблем можна перетворити в конструктор «Лего» з десятка маленьких сегментів.

особливості конструкції

Не залежно від потужності і типу застосовуваних світлодіодів, все стрічки розраховані на живлення від 12В до 24В (окреме питання на 220В в розрахунок не беремо).

Як відрізати?

В кінці кожного сегмента є сполучні контактні площадки, між якими знаходиться лінія потенційного поділу.

Будь-яка стрічка є набором сегментів складаються з трьох світлодіодів і одного-трьох токоограничивающих резисторів. Кількість резисторів залежить від того, скільки світловипромінюючих кристалів в светодиоде.

Світлодіод 3528 складається з одного кристала, тому для кожної ділянки досить одного резистора.

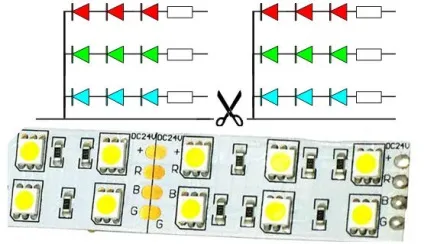

У кожному елементі LED 5050 три самостійних світлодіода, кожен підключається через свій резистор. Зверніть увагу, зустрічатися може від двох до шести контактних майданчиків. Насправді для харчування таких світлодіодів досить два дроти, але деякі особливо педантичні виробники на кожну групу діодів роблять окремий канал харчування, як у RGB елементів.

Як правильно відрізати кольорову (RGB) світлодіодну стрічку

У RGB ситуація дещо інша, у кожної ділянки такої стрічки чотири контактні площадки.

Важливо, що б при подальшому з'єднанні шматків кожний колірний канал з'єднувався з відповідною площадкою. У кожного кольору свої параметри харчування і при порушенні з'єднання можливо вихід їх з ладу.

Як різати світлодіодну стрічку 12В без маркування

Деякі виробники не завдають розділову маркування на несучу поверхню.

Навіть коли немає розділової маркування, між кожною ділянкою стрічки будуть контактні площадки, між якими слід робити розріз. Як виняток зустрічаються зразки з розташуванням контактних майданчиків з боку підкладки.

Як правильно різати диодную стрічку з гідроізоляцією

покриту силіконом

При різанні зразка з силіконовим покриттям (клас захисту IP54) принципових відмінностей від порізки звичайної стрічки немає. Захисне силіконове покриття щільно прилягає до поверхні, так що після підключення залишиться тільки добре ізолювати область контактних пластин.

У силіконової трубці

Водонепроникні стрічки з класом захисту IP68 поміщені в силіконову трубку. При різанні ножицями матеріал покриття може розтягуватися нерівномірно, утворюючи деформацію краю, що створить додаткові складності при наступному підключенні ділянки до конектора. У цій ситуації зовнішню силіконову трубку краще розрізати канцелярським ножем, а безпосередньо стрічку - ножицями.
