Як поміняти дисплей на iphone 5s

Складність: середня.
Потрібно часу: 30-60 хвилин.

що знадобиться

• Хрестоподібні (1,2 мм, 1,3 мм, 1,6 мм і 1,7 мм) і п'ятигранна (Pentalobe) викрутки.
• Пластиковий інструмент.
• Діелектрична лопатка (Spudger).
• Присоска.
• Пінцет.
• Новий дисплей для iPhone 5s.

Як поміняти дисплей на iPhone 5s

Крок 1. Відкрутіть два 3,9-мм гвинта-зірочки біля роз'єму Lightning.

Крок 2. Закріпіть присосок над кнопкою Додому. Обов'язково переконайтеся в тому, що присоска прикріплена щільно.

Важливо! Передня панель iPhone 5s закріплена за допомогою затискачів. Вам необхідно відкріпити фіксатори, але при цьому не пошкодити кабелі, що з'єднують передню і задню частини пристрою. Тому важливо діяти з максимальною обережністю.

Важливо! Не намагайтеся на даному етапі відкріпити передню панель від задньої частини корпусу повністю. В іншому випадку, ви можете порвати шлейфи.

Крок 4. Відкріпити присосок від дисплея.

Крок 6. Зніміть скобу з роз'єму за допомогою пінцета.

Крок 7. Від'єднайте шлейф використовуючи пінцет. Важливо! При відкріпленні необхідно бути дуже уважним і открепляют саме шлейф, а не весь роз'єм цілком. Це ж стосується і всіх наступних кроків, в яких потрібно відкріплення того чи іншого шлейфу.

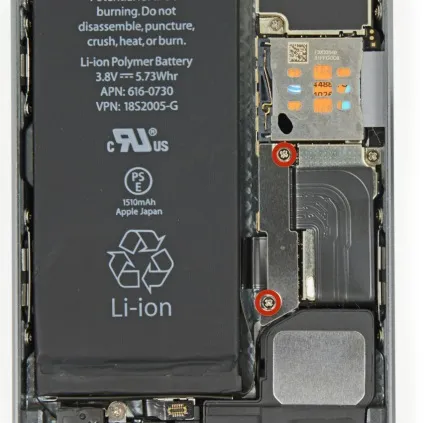

Крок 9. Видаліть два 1,6 мм Phillips # 000 гвинти, які тримають металеву пластинку, яка зміцнює роз'єм акумулятора до материнської плати.

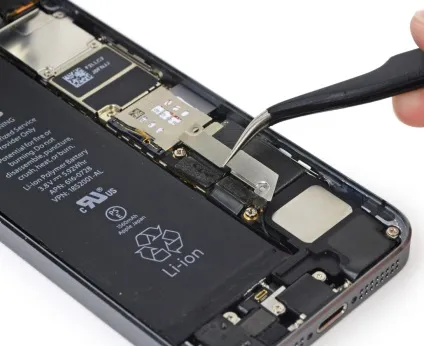

Крок 10. Витягніть пластину, використовуючи пінцет.

Крок 11. За допомогою пінцета або діелектричної лопатки відкріпите шлейф акумулятора з гнізда на материнській платі.

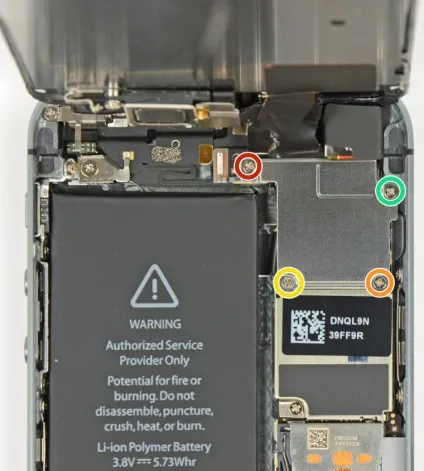

Крок 12. Відкрутіть гвинти:

Відзначаємо, що останній 1,7-міліметровий гвинт НЕ примагничивается до магнітної викрутку, з ним слід бути акуратніше.

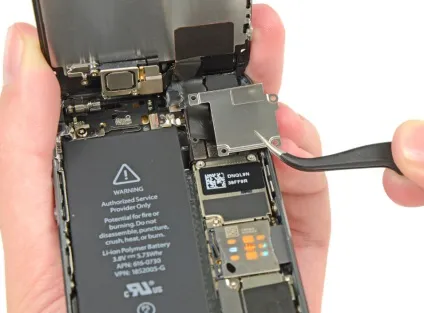

Крок 13. Зніміть металеву кришку.

Крок 14. Відкріпити шлейф фронтальної камери і сенсора.

Крок 15. Утримуючи лицьову панель від'єднайте шлейф дисплея.

Крок 16. Від'єднайте роз'єм сенсорного дисплея.

Передня панель повністю відкріплений від задньої частини! Відкладаємо задню частину в сторону.

Крок 17. Відкрутіть гвинт Phillips # 000, який зміцнює шлейф кнопки Додому.

Крок 18. Відведіть шлейф в сторону за допомогою пластикового інструменту або пінцета.

Крок 19. Відкрутіть два 1,4 мм гвинта, які кріплять металеву пластину над кнопкою Додому.

Крок 20. Вийміть пластину.

Крок 21. Від'єднайте шлейф кнопки Додому від передньої панелі. Важливо! На даному етапі саму кнопку витягувати не можна, вона все ще кріпиться до передньої панелі.

Крок 23. Обережно подденьте кнопку Додому з заднього боку за допомогою діелектричної лопатки.

Крок 24. Вийміть кнопку Додому. Старий дисплей вам більше не знадобиться.
