Наявність власного даху над головою - життєва необхідність кожної людини незалежно від віку, статі та роду занять. Не менш важливо, щоб дах був міцною і надійною, для чого рекомендується звернутися до вузькоспеціалізованих професіоналів, ну або як мінімум скласти чіткий поетапний план будівництва і вдумливо провести необхідні розрахунки. Надійним і естетичним варіантом може стати полюбився європейським забудовникам вальмовая тип покрівельних систем.
Вальмовая покрівля: пристрій, конфігурація, особливості
Вальмовая дах складається з чотирьох скатів, її вид зверху нагадує запечатаний конверт.
Бічні скати мають форму трапеції, скати на торцях будівлі менше за розмірами, мають трикутну форму і називаються вальмами. Лінія вершини, яка формується в місцях з'єднання крокв, утворює коник. Його довжина менше довжини перекривається будівлі. Місця з'єднання бічних скатів і вальм утворюють ребра, кількість яких дорівнює кількості діагональних крокв. Для відводу рідини в зливову каналізацію в конструкції покрівлі формується водостік.
Примітка: додаткові скати відчутно зменшують висоту стелі в приміщенні під дахом, через що цей тип покрівлі не допускає наявність в ній житлової мансарди.
Архітектурне різноманітність
Залежно від того, яка геометрична фігура береться за основу конструкції, розрізняють наступні варіанти створення вальмовой даху:

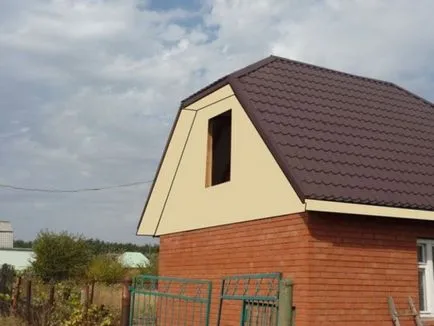

- Полувальмовая. В цьому випадку вальми надбудовуються тільки у верхній частині схилу. Полувальмовой тип покрівлі

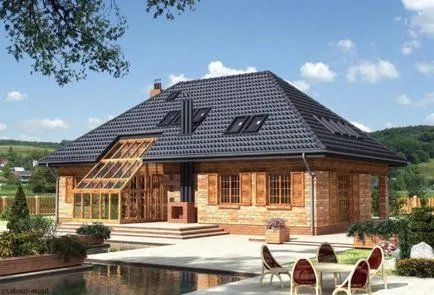

- Класична. Стандартний пристрій такого даху включає в себе чотири ската: два бічних трапецієподібних і два трикутних, розташованих із торців будівлі. Чотирьохскатна стандартна дах

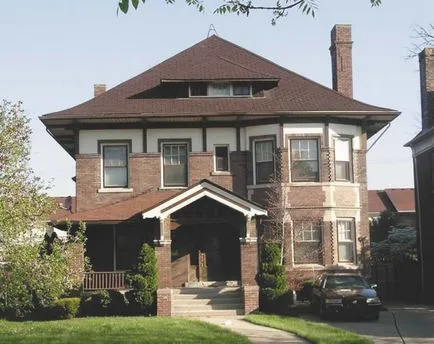

- Шатрова. Схили такого даху все мають форму трикутника і однаковий розмір, тому подібний варіант прийнятний тільки для споруд квадратної форми. Шатрова вальмовая дах з однаковими скатами

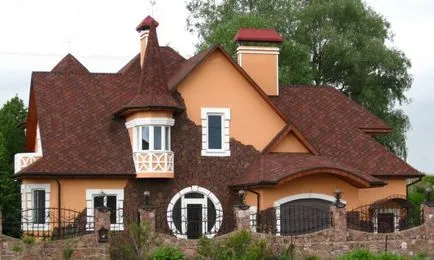

- Ламана. Це найбільш трудомісткий варіант побудови, так як всі складові з'єднані під різними кутами, мають різну форму і розмір. Несподівані і стильні поєднання геометричних фігур дозволяють створити по-справжньому ексклюзивну форму даху, завдяки чому витрати виправдовують очікування. Різновид вальмовой покрівлі з декількома фронтонами
Переваги і недоліки конструкції
До переваг цього виду покрівельних систем слід віднести:
- Стійкість до сильних поривів вітру. Грамотний підхід до будівництва даху дозволяє мінімізувати ймовірність руйнування конструкції на звісах.
- Захист фасадів будівлі від атмосферних опадів завдяки наявності звисів з усіх боків будівлі.
- Зорове зменшення висоти будівлі. Такий ефект цінний при необхідності вбудувати будинок в існуючу забудову, не порушивши при цьому її рівноваги.
- Оригінальність і високі естетичні якості.
- Жорстка конструкція даху, що отримується завдяки кутовим ребрах, дозволяє виключити ймовірність деформації поверхні даху.
Однак поряд з плюсами вальмовая конструкція має і свої недоліки, в список яких можна включити наступні:
- Більш високі витрати часу і грошових коштів у порівнянні зі стандартною двосхилим дахом.
- Якщо в покрівлю вбудовані похилі мансардні вікна, є ймовірність проникнення надлишкової вологи в будинок. Щоб цього уникнути, доводиться постійно накривати вікна перед дощем, що не завжди зручно.
- Неможливість облаштування мансарди - торцеві скати значно урізають площа приміщення під дахом.
Ретельна підготовка - запорука ефективної роботи
На підготовчому етапі зведення вальмового даху варто взяти до уваги вид матеріалу, силу вітру і рівень атмосферних опадів в даній місцевості.
Примітка: чотирьохскатні вальмовиє покрівлі особливо популярні в місцевості, де потрібен захист від сильних поривів вітру.
При виборі кута нахилу даху варто врахувати, що в місцевості з сухим і спекотним кліматом або сильними вітрами кут повинен бути мінімальним (2-5 °), в кліматичних районах з рясними опадами нахил необхідно робити більше.
Перш ніж провести всі необхідні заміри, можна самостійно виготовити з фанери вимірну рейку, що зменшить ймовірність похибок при вимірюваннях. Всі необхідні при роботі розміри рекомендується відразу нанести на рейку. Це дозволить уникнути численних вимірів, заощадивши тим самим час, і не допустити помилок, нерідко здійснюються при повторних численних вимірах за допомогою рулетки.

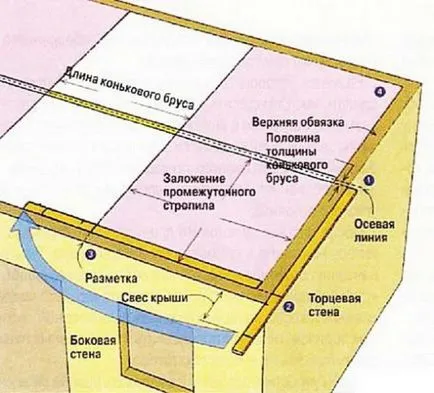

Розмітку даху рекомендується починати з осьової лінії. Вона розташовується на верхньому рівні обв'язки торцевої стіни. Потім необхідно здійснити замірювання товщини конькової дошки (значення даного показника ділиться навпіл) і намітити, де буде розташований перший елемент кроквяної системи. Один кінець рейки для розмітки прикладається до лінії, наміченої для розташування першої деталі кроквяної системи, на іншому її кінці намічається лінія внутрішньої бокової стіни, де буде розташована проміжна складова кроквяної системи. Перемістивши рейку на лінію зовнішнього контуру цієї ж стіни і встановивши протилежний її кінець на утворився свесе, можна дізнатися точну довжину схилу покрівлі. Точне місце розташування другої складової крокв встановлюється шляхом перенесення рейки на край бічної стіни і нанесення мітки між стіною і верхнім кінцем обв'язки.
Розрахунок елементів конструкції вальмового даху проводиться на основі теореми Піфагора. До основних параметрів вальмовой покрівлі відносяться:
- Висота коника, що розраховується за формулою: h = b × tg α ÷ 2, де α - величина кута розташування скатів, b - довжина споруди між кроквяними ногами з боку торця.
- Довжина рядових крокв: e = b ÷ 2 × cos α, де α - величина кута розташування скатів, b - довжина споруди між кроквяними ногами з боку торця.

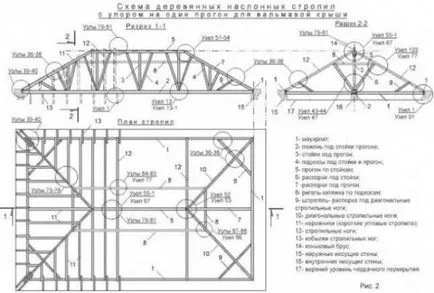

- Сукупна площа всіх скатів: S = 2ea, де e - довжина рядових крокв, a - довжина по довжині споруди між кроквами. Зразок креслення вальмовой покрівлі з розмірами
Підбираємо матеріал і знаряддя
Важливий вплив на міцність і довговічність вальмовой конструкції надає правильний вибір матеріалу, використовуваного при виготовленні крокв. Чи буде покрівля надійним укриттям від негоди або ж кволим спорудою, схильним до швидкого зносу, залежить від відповідальності забудовника. При будівництві вальмовой покрівельної системи найбільш популярними є листяні та соснові породи. Щоб уникнути псування деревини шкідниками матеріал обов'язково повинен бути добре висушеним і просоченою антисептичними засобами. Як матеріал для поверхні даху професіонали рекомендують використовувати м'яку черепицю. Вона дає можливість втілити безліч стильових рішень і економить як грошові, так і трудові витрати на монтаж. Для міцності кроквяної системи покрівельні майстри радять підбирати матеріал однакового складу і перетину, а також застосовувати єдиний засіб кріплення.
У список необхідних інструментів і матеріалів слід внести:
- шуруповерт;
- рівень;
- молоток;
- рулетка;
- Дискова пила;
- Цвяхи і шурупи для покрівлі;
- олівець;
- утеплювач;
- Гідроізоляційна плівка;
- Дріт (діаметр 4 мм);
- антисептик;
- Розмічальна рейка.
Після того як всі потрібні виміри і розрахунки зроблені, а необхідний реквізит підготовлений, можна починати монтаж покрівельної конструкції.
Правильне зведення вальмового даху своїми руками
Спочатку необхідно змонтувати основу покрівлі - мауерлат. З його допомогою вага покрівлі рівномірно розподіляється по всьому периметру, тому для створення мауерлата потрібен брус великого розміру з твердих деревних порід. Для початку відміряють потрібну довжину бруса, відпилюють, наносять мітку для випилювання пазів з'єднання. На кладці монтують дерев'яну опалубку, на неї наноситься шар бетону, в який вкручуються металеві шпилі. На них і буде кріпитися підстава даху. Коли бетон затвердіє, на нього стелять руберойд або наносять шар бітумної мастики, що виконує функцію гідроізоляції.
У брусі, ретельно обробленому антисептиком і водовідштовхувальним лаком, просверливаются отвори під шпилі, після чого брус насаджується на шпилі і закріплюється за допомогою анкерних болтів. Не рекомендується випилювати в мауерлат отвори для крокв і використовувати багато шпильок для кріплення, так як це може негативно вплинути на його міцність.
Після того як мауерлат встановлений, слід змонтувати лежень для опори коника, а по його лінії закріпити і самі стійки-опори.

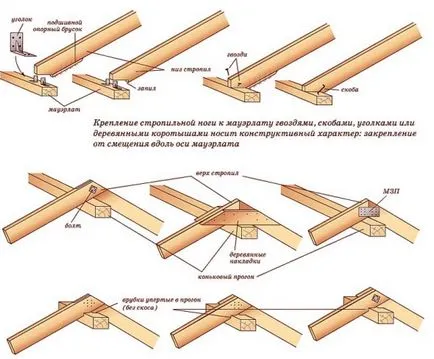

На опорні стійки встановлюється коньковая балка. Варто врахувати, що коник несе основне навантаження центральної покрівельної частини, тому він повинен мати значну товщину. Після цього можна починати монтаж кроквяної системи. Відповідно до розрахованими параметрами проводиться розпилювання. Спершу встановлюються діагональні крокви. Всі крокви прикріплюються до мауерлату за допомогою спеціальних цвяхів, дроту, скоб і куточків.
Потім монтуються центральні крокви. Середня відстань між ними становить 60 см, однак крок може коригуватися в залежності від кута ската і виду покрівельного матеріалу. Кутові крокви кріпляться до діагональним в останню чергу.
Після установки кроквяної конструкції до неї прибивається решетування, після чого за допомогою будівельного степлера на крокви кріпиться пароізоляційна плівка, а на шви стрічка для герметизації. Потім на крокви щільно укладається утеплювач і гідроізоляція, після чого поперек крокв кріпляться дерев'яні планки, остаточно закріплюють шар утеплювача, і зовнішнє покриття.
вентиляція
Докладне вивчення монтажу вальмовой покрівельної системи дає зрозуміти, що процес не з простих, проте зусилля того варті. У цій справі головне - точність у вимірах і розрахунках і уважність при будівельних роботах. При чіткому проходженні радам вузьких фахівців результат може виявитися вище всіх похвал. Вальмовая дах зайняла впевнену позицію в сучасному будівництві завдяки своїй практичності і цікавого дизайну. Щоб дах стала надійним захистом від шквального вітру і перетворила будинок в чудо архітектурного мистецтва, необхідно чітко слідувати наміченим планом і перевіряти якість робіт на кожному етапі. Це дасть можливість коригувати недоліки в найкоротші терміни і дозволить уникнути витрат часу на виправлення помилок.
