Як підвищити напругу батарейки

Якщо потрібно для будь-якої електронної іграшки або вимірювального приладу отримати напруга в кілька вольт (5-9), а під рукою тільки звичайна пальчикова батарейка, можна спаяти за пів-години такий нескладний інвертор.

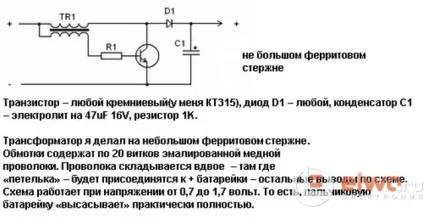

Схема і деталі перетворювача

Все моточні дані і можливість заміни радіоелементів на інші - написано на схемі. Я використовував найпоширеніший КТ315 транзистор, з іншими типами можливо буде працювати ще краще і ККД-Шнее.

Вся схема залита вже термоклеем, але детальки можна розгледіти.

Загальний провід припаяний до корпусу, (жовтий проводок). Плюсовій вихід з перетворювача припаяний до плюсової клеми. Плюс харчування на перетворювач подається на мінусову клему. Схема працює від однієї пальчикової батарейки.

Ну і готовий пристрій, для наочності поруч сфотографована пальчикова батарейка. Як бачимо, ну ні чим не відрізняється від звичайної батарейки АА.

На виході отримуємо приблизно 5 В без навантаження. Як навантаження підключав світлодіод від ліхтарика, при підключень світлодіода напруга просіло до 3 В (це не дивно - він працює як стабілітрон). Струм приблизно від 5 10 мА. Яскравість в межах норми. Для невеликого ліхтарика з живленням від двох пальчикових батарейок буде цілком нормально, якщо одну батарейку замінити цим пристроєм. Та й мультиметру цифровому, де струм пару міліампер, можна спробувати це задіяти. Складання та випробування схеми - Cosmogor.
