Як підключити volcano vr1 тепловентилятор до магістралі опалення
Як же підключити тепловентилятор Volcano VR1 до системи опалення?
Отже, по порядку:
На картині маслом, представлена обв'язка тепловентілятора VOLCANO VR1

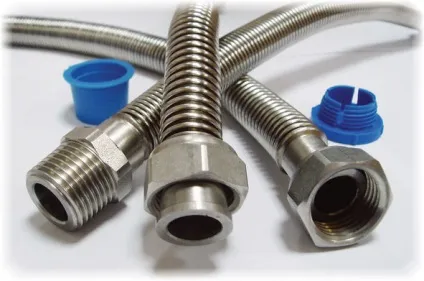

Гнучкі шланги 2шт
3/4 "1 м Г-Ш
Можна купити
за місцем
Можна купити
за місцем
Можна купити
за місцем
Можна купити
за місцем
- Простота підключення - не потрібно додатково тягнути дроти до автоматиці
- Дешевизна - просто вимкніть електрику через "автомат" 3А (три Ампера) коли потрібне опалення
- Можливість регулювати температуру опалення за рахунок зміни температури теплоносія, задаючи температуру від котла
- Відсутня можливість будь-якого управління швидкістю вентилятора або температурою в приміщенні в явному вигляді
Тепловентилятор VOLCANO VR1 може працювати як готовий виріб, без додаткової автоматики, проте слід пам'ятати, що при цьому він буде сосздавать дуже потужний потік повітря і при малій висоті підвісу - просто "здувати" все на своєму шляху на відстані до 25 м.
Для монтажу кожного тепловентілятора VOLCANO, Вам знадобиться при підключенні використовувати обв'язку:

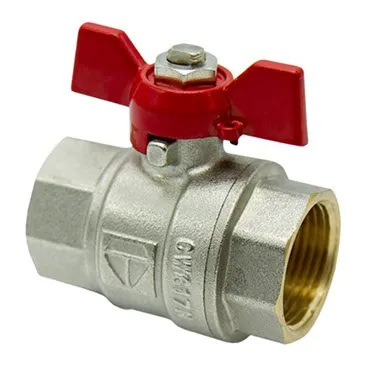

1. 2шт кульовий кран на 3 \ 4 - для підключення Волкано до магістралі опалення прямий і зворотній трубі;
2. 2шт гнучкі шланги на 3 \ 4 - для зниження шуму і забезпечення можливості повороту Волкано на монтажній консолі в горизонтальній площині;
3. 1шт сітчастий фільтр 3 \ 4 - встановлюється на вході в тепловентилятор (нижній патрубок) - для виключення засмічення теплообмінника, обслуговування 1-2 рази на рік (чистка);
4. 1шт автоматичний - встановлюється на вихідному патрубку тепловентілятора (верхній патрубок), служить для виключення завоздушіванія верхній частині тепловентілятора, необхідний для виключення обслуговування 1 раз в 2 тижні (в верхній частині Волкано накопичується повітря через тонких трубок всередині);
Для великих приміщень іноді використовують варіант управління вкл \ викл двигуном вентилятора, але слід пам'ятати, що це може бути застосовано тільки коли потрібно максимальний потік повітря і немає небезпеки для персоналу від потужного потоку повітря!
- Простота підключення - управління через термостат - включений вентилятор, коли холодно і вимкнений коли тепло
- Автоматіскій контроль температури в приміщенні
- Дешевизна - просто вимкніть електрику через "автомат" 3А (три Ампера) до термостата в розрив "фази" коли потрібне опалення
- Додаткова можливість регулювати температуру опалення за рахунок зміни температури теплоносія, задаючи температуру від котла
- Відсутня можливість будь-якого управління швидкістю вентилятора
Для монтажу кожного тепловентілятора VOLCANO крім обраного управління, Вам знадобиться при підключенні використовувати обв'язку:
1. 2шт кульовий кран на 3 \ 4 - для підключення Волкано до магістралі опалення прямий і зворотній трубі;
2. 2шт гнучкі шланги на 3 \ 4 - для зниження шуму і забезпечення можливості повороту Волкано на монтажній консолі в горизонтальній площині;
3. 1шт сітчастий фільтр 3 \ 4 - встановлюється на вході в тепловентилятор (нижній патрубок) - для виключення засмічення теплообмінника, обслуговування 1-2 рази на рік (чистка);
4. 1шт автоматичний - встановлюється на вихідному патрубку тепловентілятора (верхній патрубок), служить для виключення завоздушіванія верхній частині тепловентілятора, необхідний для виключення обслуговування 1 раз в 2 тижні (в верхній частині Волкано накопичується повітря через тонких трубок всередині);
Дуже часто проектувальники використовують, так звану, Схему "BASIC". але вона може бути застосована в 1-2% випадків, проте має місце!
У разі установки клапана логіка роботи наступна:
Волкано працюють завжди, з оборотами вентилятора, виставленими на регуляторі ARW, розмішуючи повітря, а клапан NVMZ, по команді від термостата навколишнього повітря TR 010, відкриває і закриває подачу теплоносія за допомогою клапана NVMZ, у випадку з підключенням до ЦТП - буде реальна економія грошей .
Схема "BASIC"
- Простота підключення - управління через термостат клапаном - відкритий клапан, коли холодно і закритий коли тепло
- Регулятор швидкості може бути підключений паралельно термостата - в цьому випадку зариваються клапана і зупиняється вентилятор коли тепло, коли холодно - клапан відкритий, вентилятор працює
- Регулятор швидкості може бути підключений відділу від термостата - в цьому випадку, коли холодно клапана відкриті, коли тепло - відкриті, а тепловентилятори працюють завжди, розмішуючи повітря в приміщенні і усуваючи можливі зони не прогріву
- Автоматіскій контроль температури в приміщенні
- Дешевизна - просто вимкніть електрику через "автомат" 3А (три Ампера) до термостата і регулятору швидкості в розрив "фази" коли потрібне опалення
- Додаткова можливість регулювати температуру опалення за рахунок зміни температури теплоносія, задаючи температуру від котла
- Необхідність в дорогому клапані NVMZ для кожного тепловентілятора
- Погіршення надійності системи опалення в цілому - клапана можуть "залипнути" в закритому стані
- Небезпека розморожування системи якщо не передбачити Байпас (англ. Bypass - обхід) - резервний шлях, запасний маршрут для неодмінного забезпечення надходження гарячої води в тепловентилятор при настанні нештатного (аварійного) стану - залипання клапанів
Для монтажу кожного тепловентілятора VOLCANO крім обраного управління, Вам знадобиться при підключенні використовувати обв'язку:
1. 2шт кульовий кран на 3 \ 4 - для підключення Волкано до магістралі опалення прямий і зворотній трубі;
2. 2шт гнучкі шланги на 3 \ 4 - для зниження шуму і забезпечення можливості повороту Волкано на монтажній консолі в горизонтальній площині;
3. 1шт сітчастий фільтр 3 \ 4 - встановлюється на вході в тепловентилятор (нижній патрубок) - для виключення засмічення теплообмінника, обслуговування 1-2 рази на рік (чистка);
4. 1шт автоматичний - встановлюється на вихідному патрубку тепловентілятора (верхній патрубок), служить для виключення завоздушіванія верхній частині тепловентілятора, необхідний для виключення обслуговування 1 раз в 2 тижні (в верхній частині Волкано накопичується повітря через тонких трубок всередині);
Специфічна опція:
5. 1шт клапан NVMZ - Для Волкано існує в якості запірного крана клапан 2-х ходовий з сервоприводом, він використовується тільки якщо у Вас на підключення до ЦТП (тепломережа) і встановлені лічильники Гкал, у всіх інших випадках, клапан не потрібно, як і якийсь вузол змішування.
Управління TR 010 + ARW 2,5 - класична схема підключення тепловентілятора VOLCANO VR1 з автоматичним контролем температури і ручним управлінням швидкістю тепловентілятора.
- Простота підключення - регулятор швидкості підключений паралельно термостата - зупиняється вентилятор коли тепло, коли холодно - вентилятор працює
- Автоматіскій контроль температури в приміщенні і можливість ручного керування швидкістю тепловентиляторів
- Дешевизна - просто вимкніть електрику через "автомат" 3А (три Ампера) до термостата в розрив "фази" коли потрібне опалення
- Додаткова можливість регулювати температуру опалення за рахунок зміни температури теплоносія, задаючи температуру від котла
- Найбільш часто застосовується схема автоматики VOLCANO VR1
- Ручне, а не автоматичне керування швидкістю тепловентиляторів
Можна купити
за місцем
Для монтажу кожного тепловентілятора VOLCANO, Вам знадобиться при підключенні використовувати обв'язку:
1. 2шт кульовий кран на 3 \ 4 - для підключення Волкано до магістралі опалення прямий і зворотній трубі;
2. 2шт гнучкі шланги на 3 \ 4 - для зниження шуму і забезпечення можливості повороту Волкано на монтажній консолі в горизонтальній площині;
3. 1шт сітчастий фільтр 3 \ 4 - встановлюється на вході в тепловентилятор (нижній патрубок) - для виключення засмічення теплообмінника, обслуговування 1-2 рази на рік (чистка);
4. 1шт автоматичний - встановлюється на вихідному патрубку тепловентілятора (верхній патрубок), служить для виключення завоздушіванія верхній частині тепловентілятора, необхідний для виключення обслуговування 1 раз в 2 тижні (в верхній частині Волкано накопичується повітря через тонких трубок всередині);
Преімущеcтва HMI:
- Можливість підключити зовнішні датчики температури 1 або 4 шт, і розташувати контролер HMI в будь-якому зручному місці: на посту охорони, в диспетчерській, кабінеті упралять.
- Можливість підключити до 1шт HMI до 8шт ARWE (тобто 1шт HMI може управляти до 8шт тепловентиляторів VOLCANO VR1)
- Вартість при груповому підключенні - нижче ніж у стандартної автоматики ARW + TR 010
- Клімат-контроль температури в приміщенні, плавну зміну швидкості обертання і відсутність провалів по температурі.
Управління HMI при підключенні до ЦТП
- Необхідність програміровать контролер HMI
- Чи не можливість підключити до регулятора ARWE більш 1шт тепловентиляторів VOLCANO VR1
- Необхідність в дорогому клапані NVMZ для кожного тепловентілятора
- Погіршення надійності системи опалення в цілому - клапана можуть "залипнути" в закритому стані
- Небезпека розморожування системи якщо не передбачити Байпас (англ. Bypass - обхід) - резервний шлях, запасний маршрут для неодмінного забезпечення надходження гарячої води в тепловентилятор при настанні нештатного (аварійного) стану - залипання клапанів
Для монтажу кожного тепловентілятора VOLCANO, Вам знадобиться при підключенні використовувати обв'язку:
1. 2шт кульовий кран на 3 \ 4 - для підключення Волкано до магістралі опалення прямий і зворотній трубі;
2. 2шт гнучкі шланги на 3 \ 4 - для зниження шуму і забезпечення можливості повороту Волкано на монтажній консолі в горизонтальній площині;
3. 1шт сітчастий фільтр 3 \ 4 - встановлюється на вході в тепловентилятор (нижній патрубок) - для виключення засмічення теплообмінника, обслуговування 1-2 рази на рік (чистка);
4. 1шт автоматичний - встановлюється на вихідному патрубку тепловентілятора (верхній патрубок), служить для виключення завоздушіванія верхній частині тепловентілятора, необхідний для виключення обслуговування 1 раз в 2 тижні (в верхній частині Волкано накопичується повітря через тонких трубок всередині);
Специфічна опція:
5. 1шт клапан NVMZ - Для Волкано існує в якості запірного крана клапан 2-х ходовий з сервоприводом, він використовується тільки якщо у Вас на підключення до ЦТП (тепломережа) і встановлені лічильники Гкал, у всіх інших випадках, клапан не потрібно, як і якийсь вузол змішування.
