Як підключити sata вінчестер до ide роз’єму

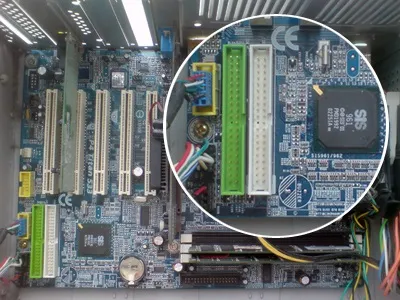

Жорсткий диск з інтерфейсом SATA можна підключити до материнке з IDE каналом, використовуючи спеціальний електронний модуль-перехідник. Розглянемо конкретний приклад. На материнській платі є два IDE каналу з роз'ємами для підключення IDE пристроїв. А ось роз'ємів для підключення до неї пристроїв з інтерфейсом SATA не передбачено:

Але до цієї материнке потрібно підключити SATA вінчестер:

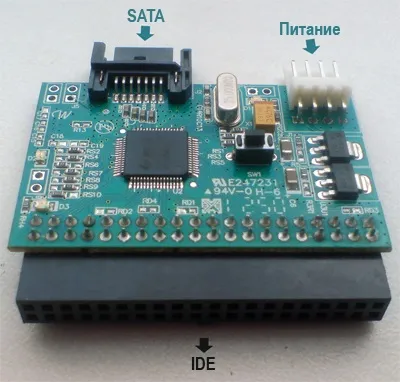

Вирішити проблему допоможе ось такий невеликий корисний девайс:

Як видно, з одного боку модуля є колодка, яка встромляється в роз'єм IDE каналу материнської плати:

З іншого боку плати в SATA роз'єм встромляється інтерфейсний шлейф SATA гвинта, а в колодку харчування - відповідний роз'єм (підходить роз'єм живлення флоппі-дисковода):

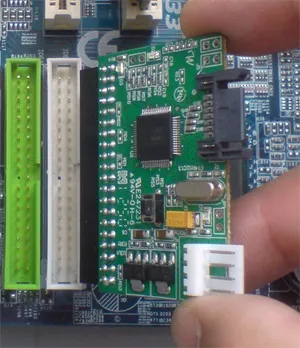

При вимкненому комп'ютері вставляємо хустці в роз'єм IDE каналу нашої материнки:

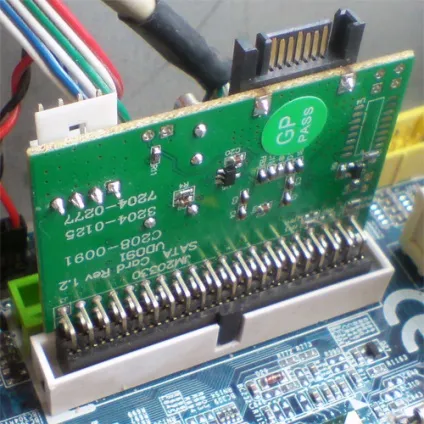

Наша цінна хустки дуже симпатично і незвично виглядає в IDE роз'ємі:

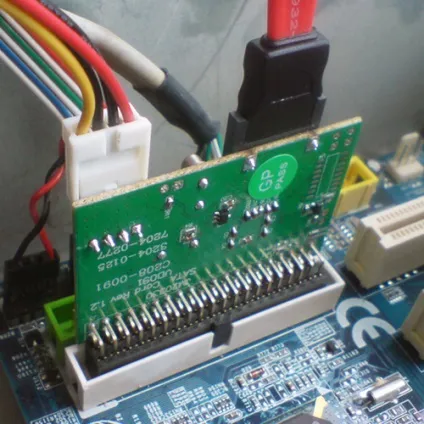

Підключаємо інтерфейсний кабель SATA гвинта і харчування до відповідних роз'ємів:

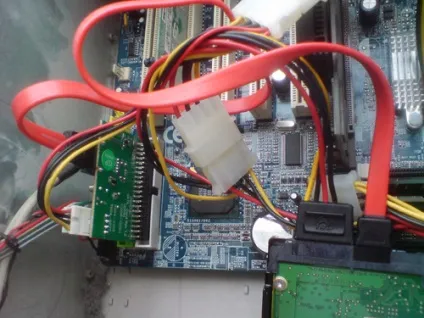

Гвинт заживлюємо як зазвичай від блоку живлення комп'ютера:

Включаємо комп'ютер. Тепер SATA гвинт вдало вписався в комп'ютерну систему з IDE каналом. Однак слід пам'ятати, що швидкість обміну інформацією жорсткого диска з материнки в нашому випадку обмежена швидкістю IDE порту, яка на жаль нижче, ніж у порту типу SATA.
