Як підключити колонки до підсилювача в машині покрокове керівництво

Для того, щоб повноцінно насолодитися звучанням автомобільну акустичну систему, мало правильного вибору апаратури. Важливим аспектом якісного звуку є і правильна установка динаміків до підсилювача. Як підключити колонки до підсилювача в машині? Якщо установка сабвуфера і підсилювача розраховується з потужності та місця розташування, то схема підключення автомобільних динаміків до підсилювача має ряд додаткових нюансів, які відіграють важливу роль.

Розробка схеми

Схема підключення може відрізнятися залежно від кількості входів підсилювача, розташування і потужності динаміків, наявності або відсутності сабвуфера.

Підсилювачі потужності бувають:

• двоканальними, розраховані на підключення тільки пари колонок;
• чотирьох-, використовуються для підключення двох колонок і сабвуфера або чотирьох (до них також існує схема послідовного підключення чотирьох штук і сабвуфера);
• шести-, використовуються для стандартного підключення чотирьох штук і сабвуфера.

Також важливо враховувати номінальну потужність (Вт, W) і опір всієї підключеної апаратури (Ом). Їх можна знайти або на маркування пристроїв або в технічних документах. Сумарний опір з'єднання не повинно перевищувати максимально допустиму норму.

Приєднувати колонки до підсилювача можна трьома способами.

1. Послідовно - однотипні динаміки по черзі з'єднуються один до одного, а потім до пристрою.
2. Паралельне - виконується полярним з'єднанням безпосередньо до виходів пристрою, при цьому їх опір і потужність може відрізнятися.
3. Послідовно-паралельне - застосовується в тих випадках, коли необхідно з'єднати дві колонки з однаковим опором і додаткові з іншими параметрами.

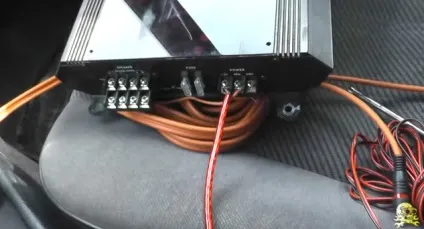

Покрокова інструкція послідовного підключення

В даному варіанті опір підсумовується і розраховується за формулою:

де R - загальне,

R1 - першого динаміка,

R2 - другого динаміка.

При цьому R1 повинен дорівнювати R2 або в іншому випадку акустична система буде швидко зношуватися, а очікувані звукові ефекти не виправдають надій. За такою схемою можна під'єднати скільки завгодно колонок, але їх значення R не повинно перевищувати максимально допустиме R підсилювача. Також варто враховувати, що чим більше колонок з'єднане послідовно, тим менше звукової потужності буде на виході.

1. Мінусовій 1 з'єднується з позитивним каналом колонки 2.
2. Плюсовій 1 підключається до мінусової клеми пристрою.
3. Мінусовій 2 підключається до позитивного виходу.

Послідовне з'єднання трьох і більше колонок здійснюється за такою ж схемою, де кожна наступна полярно підключається до попередньої, а крайні їх контакти полярно з'єднуються з клемою пристрої.

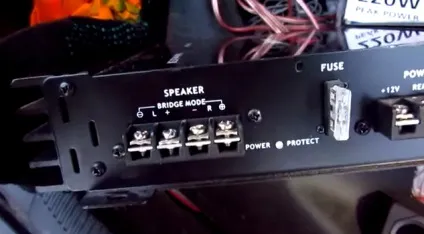

Схема паралельного підключення

При паралельному з'єднанні опір навантаження падає і вихідна потужність збільшується в пропорційному співвідношенні до кількості динаміків. Тут слід звертати увагу на максимально допустиме навантаження на підсилювач і кількість каналів.

Більшість моделей розраховані на навантаження в 2 Ом, рідше в 1 Ом, але для якісного звучання і довговічності апаратури бажано створити оптимальну для пристрою навантаження. Так, наприклад, при підключенні двох динаміків з R = 4 Ом і двох динаміків з R = 8 Ом до підсилювача з R = 8 Ом, ми отримаємо допустимий опір всіх динаміків (4 + 4 + 8 + 8 = 24 - сумарна; 24: 4 = 6 - загальний опір на пристрій).

1. Мінусовій канал динаміка 1 і динаміка 2 з'єднується з позитивною клемою пристрої.
2. Позитивний - до мінусової контакту того ж каналу.
3. Всі інші підключаються за тим же принципом.

Схема паралельно-послідовного підключення

Це найпопулярніший спосіб підключення, так як він дозволяє регулювати потужність, що подається на пристрій і уникати перенавантаження на нього. При цьому виходить якісне звучання. У такій схемі з'єднання поєднуються обидва методи.

Покрокова інструкція з'єднання чотирьох колонок до двох каналах пристрою.

1. Мінусовій контакт динаміка 1 з'єднується з плюсовим динаміка 2.
2. Мінусовій контакт 3 з'єднується з плюсовим
3. Плюсовій контакт 1 виводиться в загальний плюсової канал з плюсовим контактом 3.
4. Мінусові контакти 2 і 4 виводяться в загальний мінусовій контакт.
5. Виведені загальні канали підключаються до підсилювача, враховуючи полярність контактів.

Таким же чином в цю систему можна підключити і сабвуфери, якщо використовується двоканальна апаратура. При чотирьохканальна - сабвуфери з'єднуються окремо мостом.

Дамо кілька порад.

1. Крім розрахунку навантаження на апаратуру в конкретно обраному сполученні важливо правильно вибрати дроти, відповідні опору в ланцюзі. Перевагу можна віддати акустичним проводах, які на виході дають найбільш чистий звук або звичайним з R не нижче 4 Ом.
2. Щоб уникнути поломку і коротке замикання, слід суворо дотримуватись полярності контактів + ​​на -.
3. При першому включенні магнітоли для перевірки, гучність повинна бути мінімальною. У разі, якщо звук подається у спотвореному вигляді апаратуру слід відразу вимкнути. Такий ефект відбувається при недотриманні полярності з'єднань, які доведеться виправити.
